如何在 PPT 中绘制圆角条形图 实例操作步骤教程

---

首先新建一个PPT，在插入图表条形图，注意是百分比堆积条形图，如下图4处。



将数据少许进行修改，其实不修改也可以。大致内容如下绿框。然后选中图表中不需要的元素，网格线、图例、网格线，按delete键进行删除。

如果按照之前的小伙伴的解决思路用一个圆角矩形去复制黏贴替换，只会变成如下效果。

看来这个思路不行啊，而且随时长度的变化，圆角矩形的两端居然也会变形，明显这种方法是不对的。那怎么办呢？比较高效的方法是利用一个镂空的圆角矩形的图形挡住这个图表，类似PS里面的蒙版功能。

具体操作如下：

百分比堆积柱形图的前方绘制一个圆角矩形，为了区别，牛闪君把他做成了黄色。并按住ctrl+shift键，拖拽鼠标复制出来两个，分别盖住其他两个条形图。可以利用鼠标方向键进行微调。注意看下动图操作。

接着在前方在绘制一个长方矩形，画得比条形稍长一点，也可以用键盘箭头微调。

最后按ctrl+A全选对象，然后按住ctrl键盘单机图表，取消图表选中，最后在合并形状-拆分中拆分这个长方形，并删除圆角矩形的部分。最后将图形改成白色，形成镂空的圆角条形的阻挡效果。动图操作如下：

最后修改图表的原本的颜色和PPT背景色，即可形成小伙伴样张图形的表达效果。

细心的小伙伴肯定会问，不对呀，牛闪君，你这个图表怎么红色部分右侧不是圆形呢？

这个实现起来太麻烦，牛闪君不推荐，如果真要实现右侧也是圆头，还不如用PPT图形直接绘制一个示意图，效率可能更高。方法也简单，复制两个圆角矩形成组，快速复制即可。

具体操作如下：

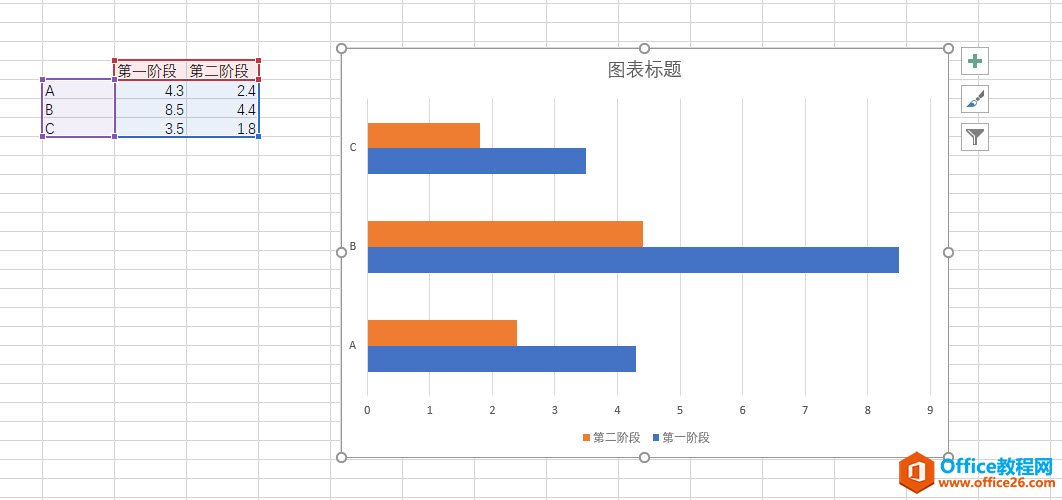

选中数据区域，插入一个普通条形图。



选中上图中橙色的数据序列，将其置于次坐标。

最后图表背景改为黑色，将不同颜色圆角矩形复制到对应的序列即可。如下动图所示。

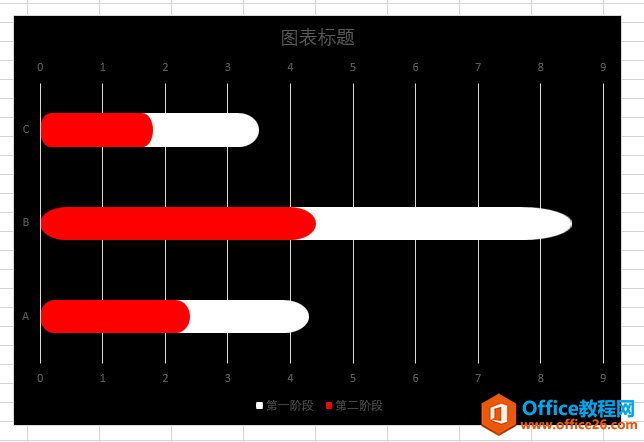

最终效果如下，是否发现圆角矩形也有变形的情况存在。



总结：利用次坐标重叠的方法也能做出类似这样的圆角矩形条形图，但细节差强人意，所以掌握图形绘制与图表的搭配才能既高效有注重细节。

解决这种问题的方法就是，黏贴不同长度的圆角矩形。
