记一次 ROS EXSi OpenWrt 家庭网络简单改造

前言

前几天给我哥家里改造了家庭网络,博主觉得这次改造还是非常适合现在绝大多数普通家庭,近期又没有更新博客,就简单记录一下本次的改造过程.

本文为 Stille 原创文章.经实践,测试,整理发布.如需转载请联系作者获得授权,并注明转载地址.

环境

我哥家里和大部分普通家庭一样,在装修时没有规划过网络,没有预埋有线网.
为了保证全家网络覆盖,一个光猫接了一个华为 Q2 子母路由器 mesh 覆盖.这一套路由器也不算便宜,但是我们实际使用中发现,即使在客厅这种无遮挡的地方,网络都不理想.
同时家里还有个闲置的 2014 款 Mac mini 可以用来刷 esxi 系统,于是打算整体改造一下网络.

记一次 ROS EXSi openwrt 家庭网络简单改造


规划

  • 使用 MikroTik 硬件 ROS 作为主路由,保证出口的稳定, 同时 DHCP 可以分配网关和 DNS.
  • Mac mini 刷 esxi 固件,部署 openwrt 作为旁路由.
  • 根据预算选择 TP-LinkTL-XAP3000GC-PoE/DC易展版作为 AP.

4137402922

选择产品

博主使用 ROS 系统作为主路由已经两年了,整体非常满意.由于整个网络环境 需要通过 DHCP 分配网关到旁路由,市面上大部分路由器都不支持, Mac mini 只有单网口,无法虚拟化安装 ROS 来当主路由,所以最终决定购买硬件产品一劳永逸.

路由器

路由器选择的是 MikroTik RB760iGS,价格不贵,网口也够,还带 POE 供电.但是注意 POE 功率为 24V, 而 TP-Link 的 TL-XAP3000GC-PoE/DC易展版的 POE 供电为 48V,实测无法供电.

AP

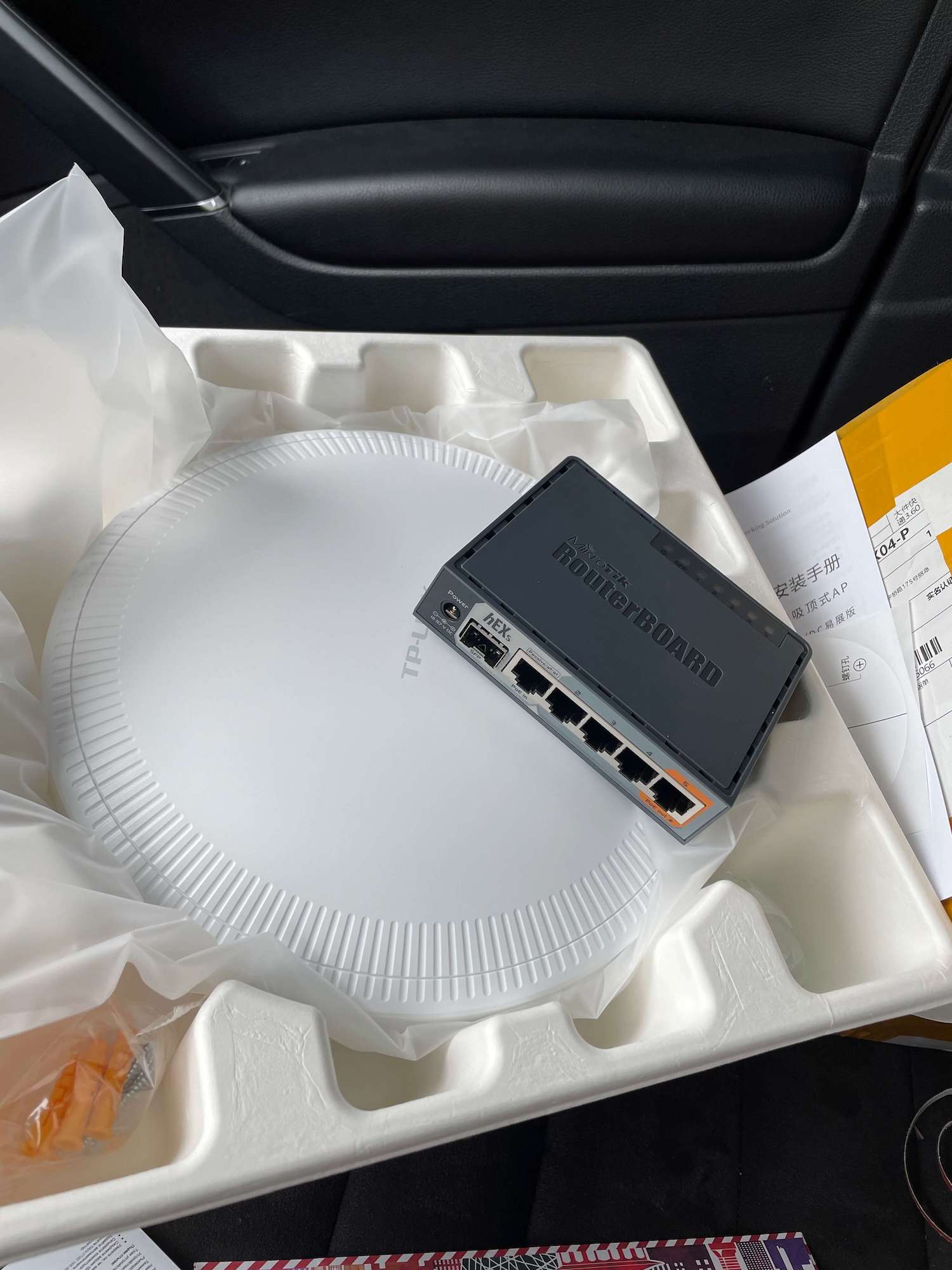

AP 选择 TP-Link 的 TL-XAP3000GC-PoE/DC易展版,内网速度也够用,信号也不错.

旁路由

Mac mini 刷 esxi 系统非常简单,网上有视频教程,只需要拿一个空 U盘,格式化 FAT 格式,使用刷固件的软件,将 esxi 7.0.1 的固件写入到 U盘, Mac mini 开机 同时按住 Option 选择 U盘启动正常安装即可.

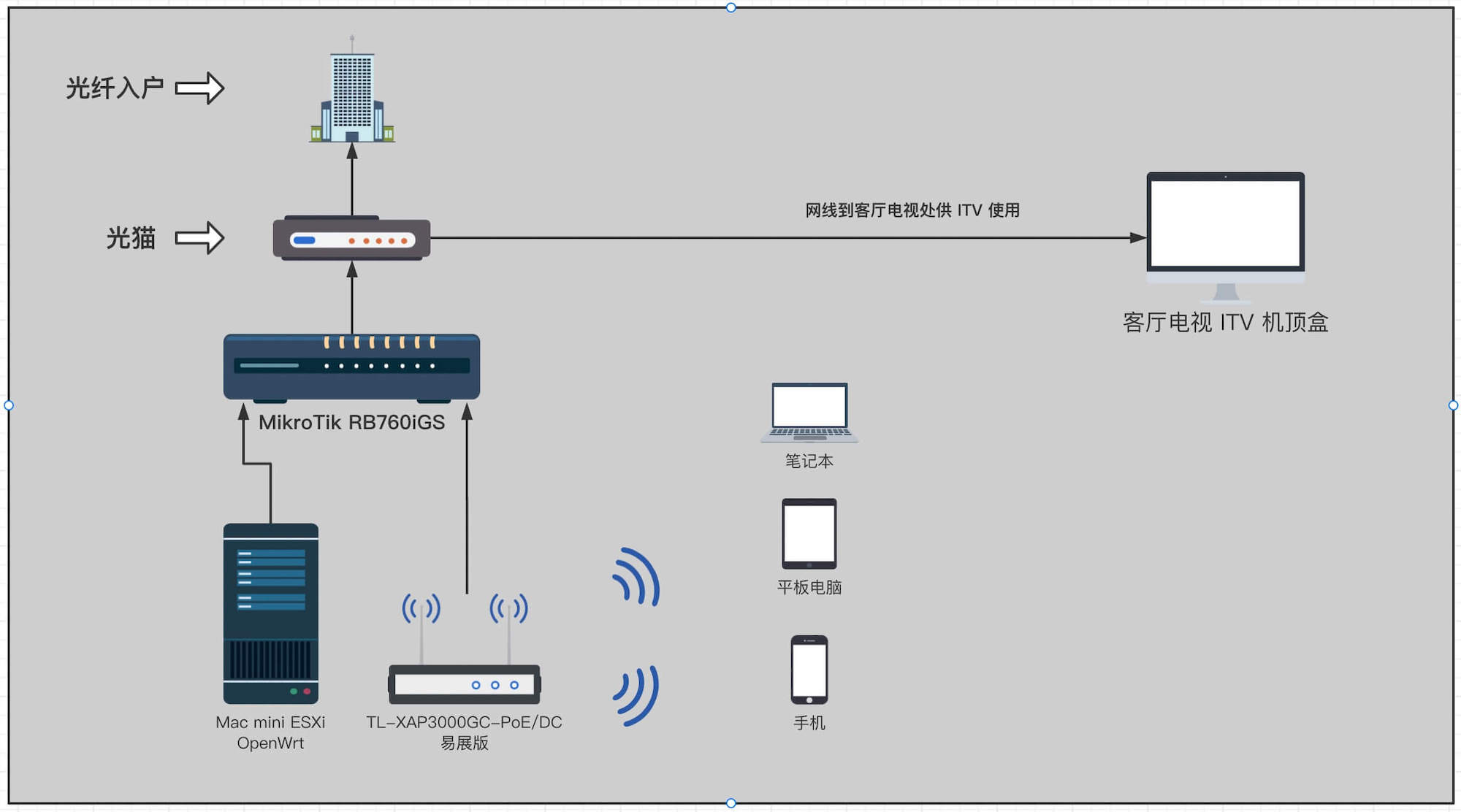

拓扑图

3831551689


改造

调试路由器

先断掉所有之前的设备,将 MikroTik RB760iGS通过有线连接电脑,配置 ROS 系统,硬件产品的 ROS 几乎是无需任何额外配置,简单的将家里整个网段分配到了 10.0.0.0/24网段,路由器的 IP 为 10.0.0.1,DHCP Server 分配范围为 10.0.0.21-200,网关和 DNS 10.0.0.2openwrt.

调试 esxi openwrt

esxi 安装时配置为 10.0.0.254,创建 OpenWrt,分配 LAN 接口 IP 为 10.0.0.2,网关指向 ROS 为 10.0.0.1.关闭 DHCP 服务.

调试 AP

由于家里没有 AC 控制器,于是将 AP 开关拨到 fat模式,即 AP.由于误判了 ROS POE 供电不足,还临时出门购买了一个 12V1.5A的适配器给 AP 供电.
开机后,使用电脑 Wi-Fi 连接到 AP, 胖 AP 模式是提供了全套登录管理页面,根据 DHCP 获取的 IP 和网关,登录 AP 的管理界面,创建账号密码,并开始配置 AP.

AP 的重点配置

  • 将 AP 网段从原有的 192.168.1.X改为 10.0.0.3,保存后重新访问 10.0.0.3继续配置.
  • AP 的网关设置为 10.0.0.1,因为 AP 本身并不需要走旁路由,他仅仅只是为手机,电脑提供信号,客户端的网关是由上文 ROS 的 DHCP 来分配.
  • 设置 SSID,建议不要用合二为一功能,将 5G 和 2.4G 分别设置两个 SSID.
  • 关闭 DHCP 功能(一个网络内只能一个 DHCP服务,本网络中 DHCP 由 ROS 提供).

接线

  • 光猫 LAN 接 MikroTik RB760iGS ROS 的 WAN ,也就是图上 5个电口的 第一个.
  • Mac mini 接 MikroTik RB760iGS ROS 的 LAN ,右 4个口任意一个.
  • AP 接 MikroTik RB760iGS ROS 的 LAN口,右 4个口任意一个.

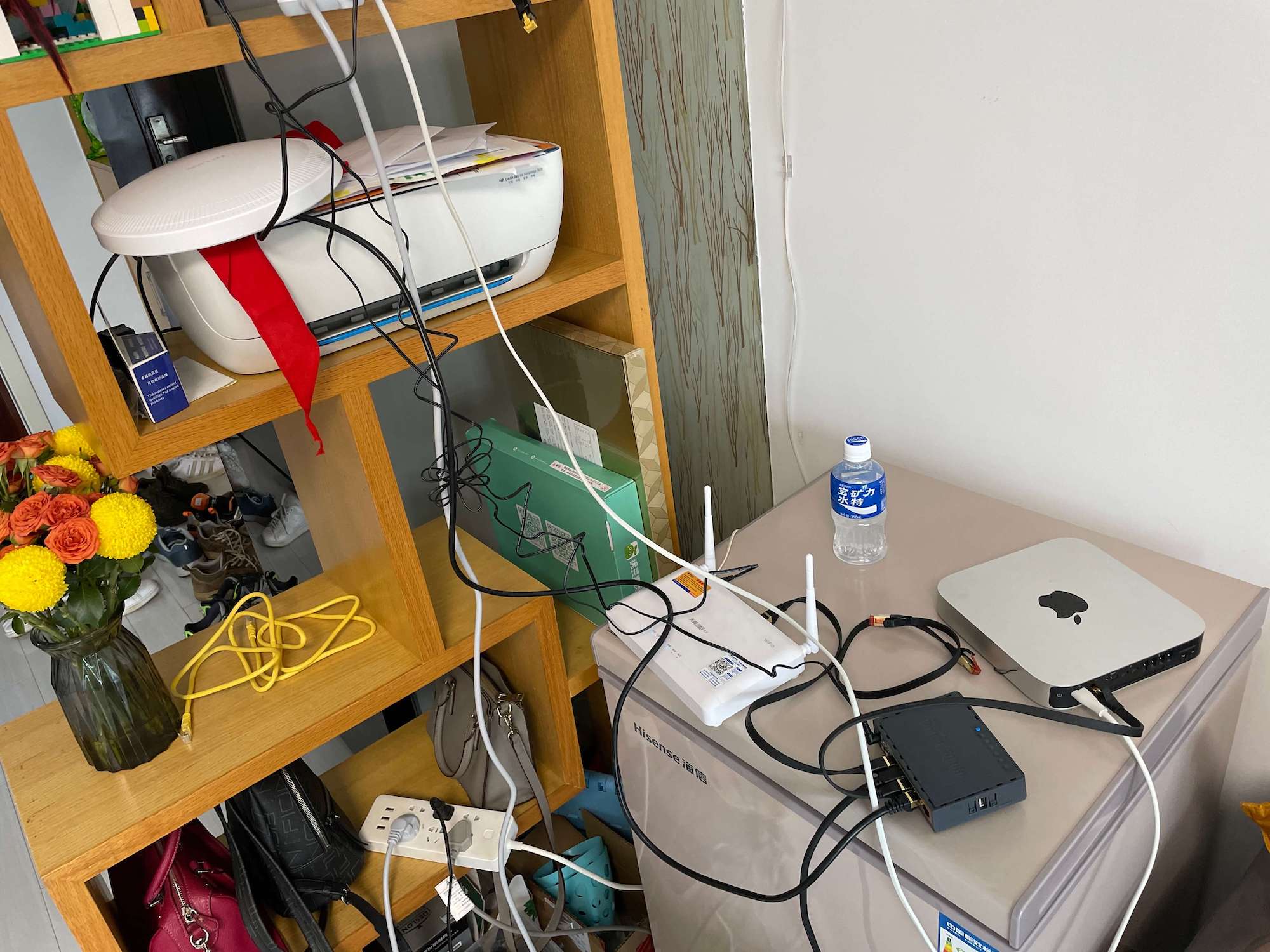

4104377734

开机测试

所有设备连接完毕,全部开机测试.此时所有网络设备在 10.0.0.0/24同一网段,不会造成跨 NAT 影响局域网之间的访问.(例如内网有 nas, 打印机等等都可以正常访问)

  • 10.0.0.1 路由器
  • 10.0.0.2 openwrt
  • 10.0.0.3 AP
  • 10.0.0.254 esxi

上网流程如下:

  1. 手机通过 AP 获取 Wi-Fi 信号
  2. 路由器 DHCP 检测到设备,分配 IP 为 10.0.0.21-200中的一个,网关和 DNS 都分配为 10.0.0.2.
  3. 手机上网请求先来到 OpenWrt 10.0.0.2,通过某某软件分流,在回到 ROS 10.0.0.1在来到光猫访问互联网.

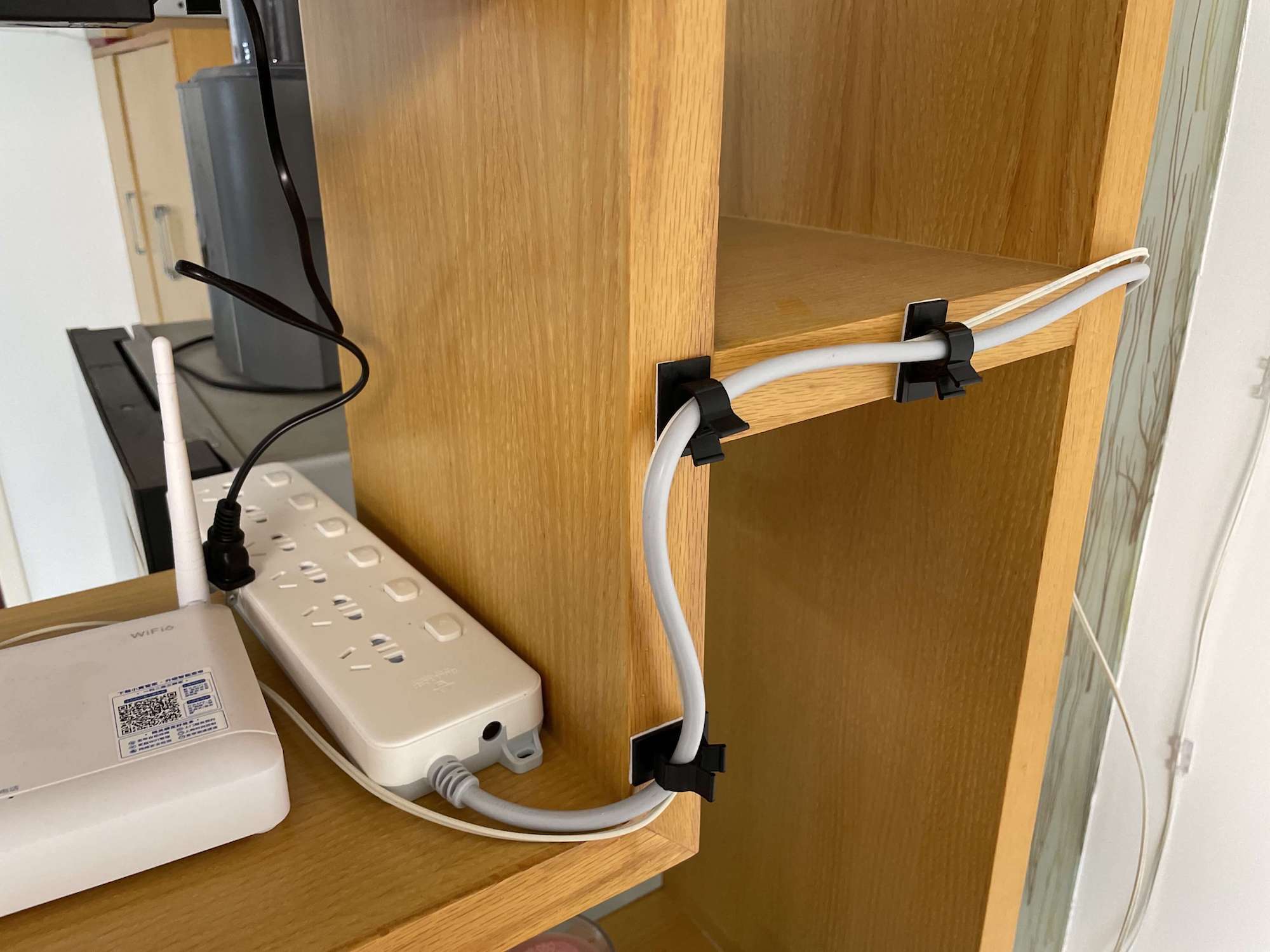

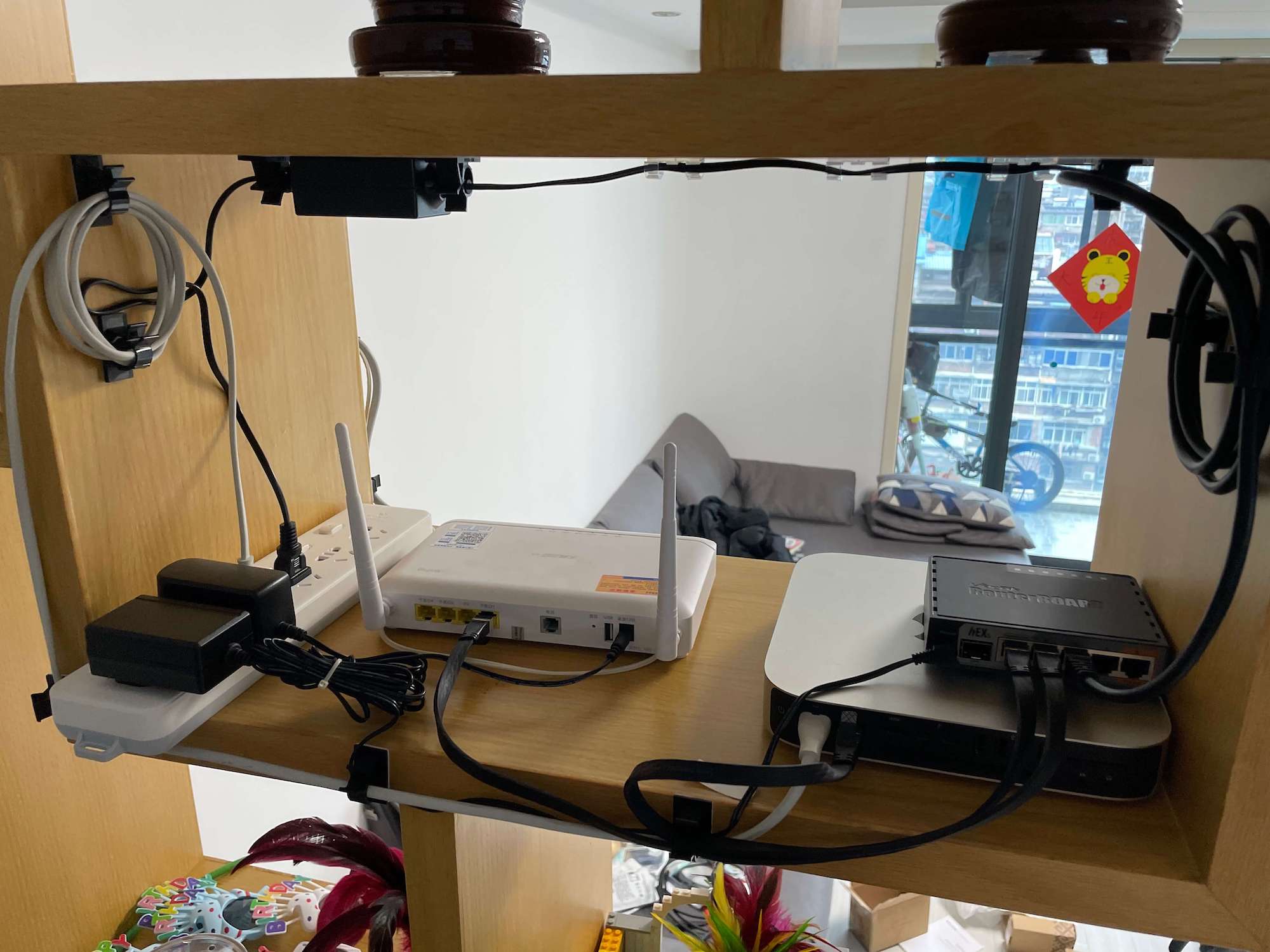

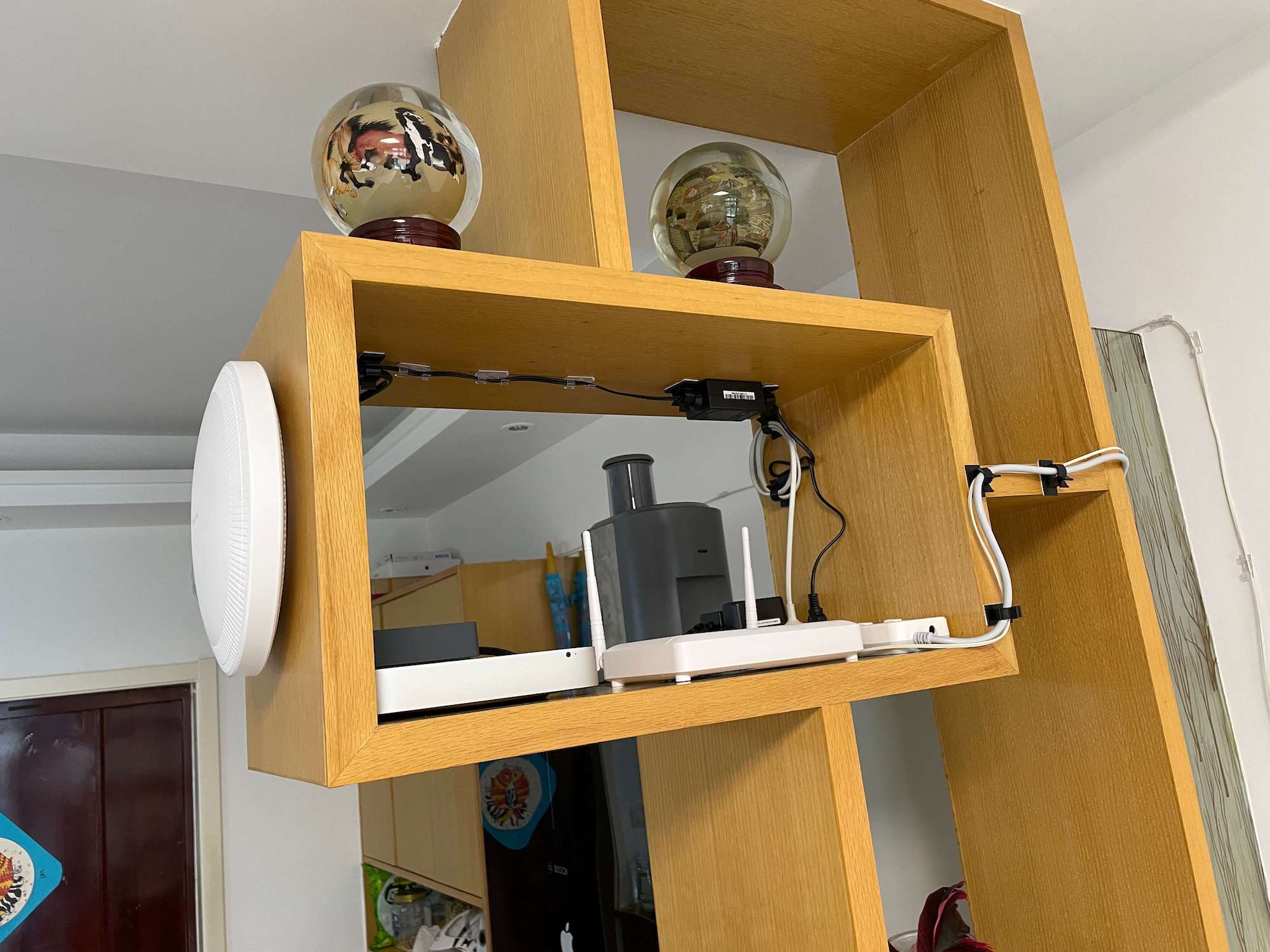

理线

网络跑通了开始简单理线,此次省略 10000 字.
1407758926
1561944526
3313076068
995612102
739504331


结语

整个工程耗时几个小时,整体效果不错,网络信号非常好,即使 一个 AP,在其他隔了 2堵墙的房间也依旧满信号,测速也有 300-600M 之间,在客厅无遮挡处内网无线带宽也有 600-700M,无线信号收到各种干扰和损耗始终无法达到更好的成绩.后续根据实际情况可以在增加 AP 设置为 fit 模式通过 TP-Link 的易展功能来 mesh 无线覆盖组网.
