前言
去年出过一期在 OpenWRT 上部署 OpenConnect VPN 的详细教程,主要用于在外办公方便
VPN 回家
的使用场景.博主几乎每天使用持续了一年多,在 macOS 和 iOS 上体验都非常的稳定.
而今天的主角是已经火了几年的了
WireGuard
, 同样是 VPN 回家服务,在博主试用了一段时间后决定以后主用 WG 了.(其实是强迫症患者发现 CISCO AnyConnect 还没支持 ARM 架构).
WireGuard 与 OpenConnect VPN 的区别
抛开深沉的原理,简单通俗的说明下两者的区别和使用感受:
OpenConnect VPN
主要是使用 TCP 协议,而
WireGuard
则是 UDP 协议.最明显使用感知就是前者需要类似拨号一样过程,在网络断开,重连等情况下并非无感.而
WireGuard
则类似于常驻后台,随用随取的感觉,体验不错.
在配置方面, OpenConnect VPN 需要使用证书来提高使用安全和连接体验,而 WireGuard 则是使用点对点的加密公钥私钥的形式来配对,并且每台客户端需要单独分配 IP 和公私钥.前期配置均稍许麻烦,但两者后续使用和管理都还比较合理和方便.
- OpenConnect VPN 只需要客户端拥有证书文件即可
- WireGuard 只需要客户拥有配置文件即可
服务端
创建公钥私钥
预共享密钥
通过
SSH
登陆到 OpenWRT 后台.
mkdir wg # 创建目录存放公钥私钥 cd wg # 进入文件夹 umask 077 # 配置创建密钥的权限 wg genpsk > sharekey # 创建预共享密钥 cat sharekey # 获取密钥复制保存服务端公钥私钥
wg genkey | tee server_privatekey | wg pubkey > server_publickey # 创建服务端公钥和私钥 cat server_privatekey # 获取服务端私钥复制保存 cat server_publickey # 获取服务端公钥复制保存客户端公钥私钥 ( macOS )
重复此操作创建每个客户端的公钥和私钥,请注意修改以下命令中的文件名,本文以 macOS 为例:wg genkey | tee macos_privatekey | wg pubkey > macos_publickey # 创建 macOS 客户端公钥和私钥 cat macos_privatekey # 获取 macOS 客户端私钥复制保存 cat macos_publickey # 获取 macOS 客户端公钥复制保存配置 OpenWRT
服务端相关配置
登陆 OpenWRT – 网络 – 接口 – 添加新接口
填写接口名 – 选择接口协议 – 提交
基本设置 – 填写上文获取的
服务端私钥自行填写一个端口号 –
并且在路由器映射该端口的 UDP 协议IP 地址填写一个 VPN 专用的网段 IP – 本文以
192.168.100.X为 WireGuard 的专用网段为例,则本 WG 服务器 IP 为
192.168.100.1/24防火墙设置 – 选择 vpn
客户端 Peers 区域为每个客户端添加配置
选择
预共享密钥– 添加
公钥 – 填写上文获取的
macOS 客户端公钥预共享密钥 – 填写上文获取的
预共享密钥允许的 IP – 即表示为此 macOS 客户端分配固定 IP , 本文示例为
192.168.100.2/32, 注意各客户端 IP 不能冲突.
持续 Keep-Alive – 填写 25防火墙

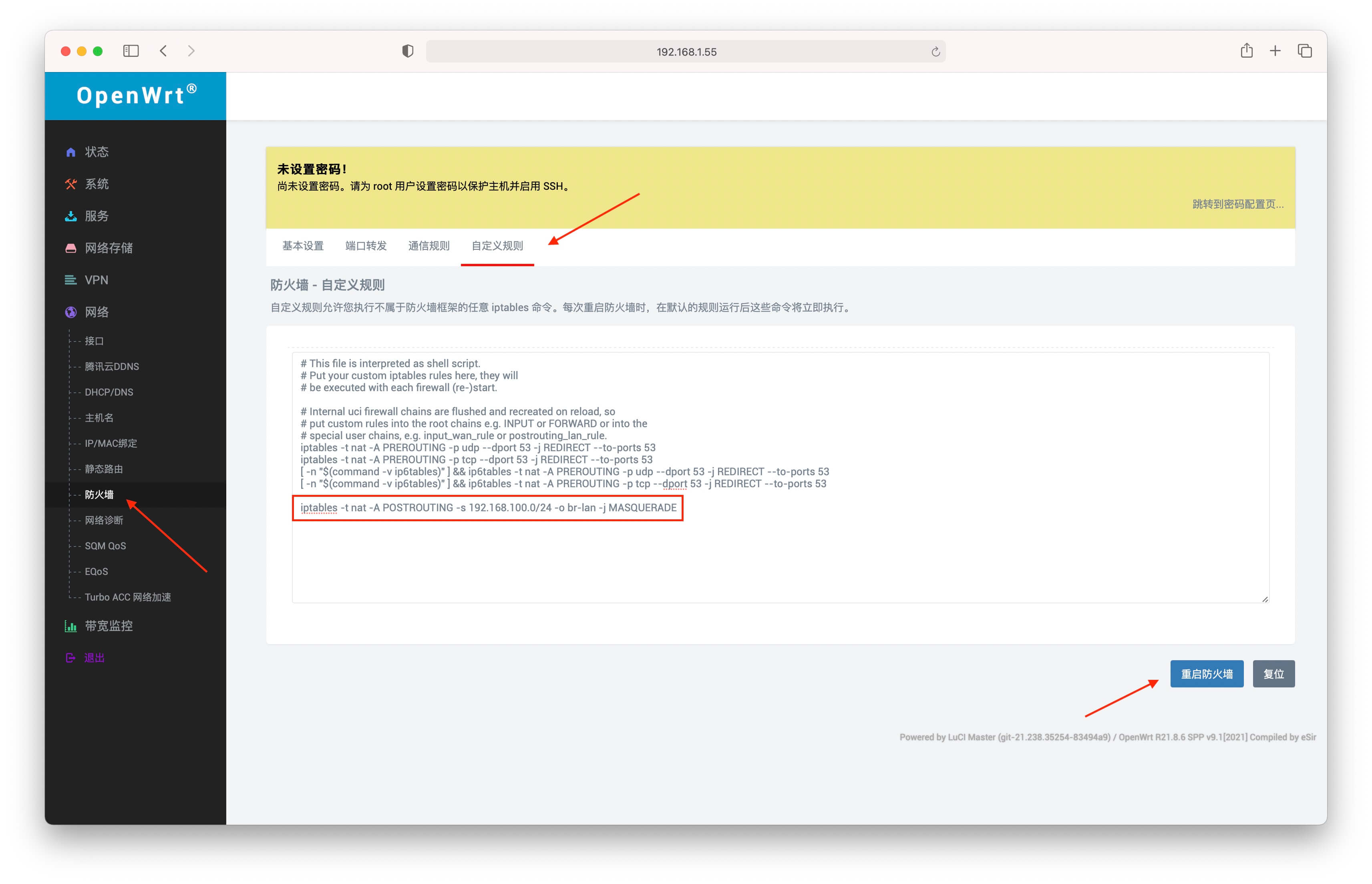

网络 – 防火墙 – 自定义防火墙 – 添加以下防火墙 – 重启防火墙
iptables -t nat -A POSTROUTING -s 192.168.100.0/24 -o br-lan -j MASQUERADE # 注意此条防火墙网段 192.168.100.0/24 需和上文服务端 IP 网段保持一致.再次声明博主的 OpenWRT 是作为旁路由接入,此条防火墙不确定适用于主路由部署 WireGuard 使用.主路由用户可以尝试无需设置防火墙(经朋友测试)重启 WireGuard
返回网络 – 接口 – 关闭 – 连接
或者直接重启整个 OpenWRT 最为稳妥.客户端
创建客户端配置文件
创建后缀为
.conf的配置文件,例如
macos_wireguard.conf,复制以下信息,并且修改对应的公私钥信息:
[Interface] Address = 192.168.100.2/32 # 对应 macOS 客户段分配的 IP PrivateKey = qJHywBpl27Ao/TRse85DQ/f+kwfNGRmPDYCq0OC6uUY= DNS = 192.168.1.3 # 本地的 DNS 服务器或者公有 DNS 服务器,例如: 114.114.114.114 [Peer] PublicKey = u7vjXN90uJt7pRjG8tR7hb25ssYOi7PRzJ5h9Diy02I= AllowedIPs = 192.168.1.0/24, 192.168.100.0/24 # macOS 如上设置可与 ClashX Pro 共存仅代理局域网,互联网走本地网络. # iPhone iPad 设置为 0.0.0.0/0 全局则模式. PresharedKey = Pu5xBEBmz9ghhUMNp5o72s+w7nuLwxJJUgNk3EljFVo= # 预共享密钥 Endpoint = ddns.xxxxx.com:12345 PersistentKeepalive = 25此时的配置文件是用于客户端的,所以
PrivateKey则为 macOS 客户端的私钥,而
Peer中的
PublicKey则为 OpenWRT 的公钥.请注意反向思考,
Endpoint填写家中的 IP 或者 DDNS 域名和端口.
AllowedIPs
值得注意的是
AllowedIPs参数.针对不同场景和需求,此处可以配置不用的路由.
当此处为0.0.0.0/0时表示任意网络请求都经过 VPN 俗称全局 VPN , 由于 iPhone 同时只能有 1 个 VPN 软件在线,所以当
WireGuard启动时,其他类似
Quanx,
小火箭等软件则无法使用,此时 iPhone 可以全局 VPN 使用家中的网络来访问一些外网.
如果是 macOS 或 Windows 客户端,
WireGuard和
Clash等软件可以共存,此处可以设置为
AllowedIPs = 192.168.1.0/24, 192.168.100.0/24,表示访问内网网段才会走 VPN .而其他互联网,外网等访问还是走当前网络来利用
Clash分流.
macOS
在 macOS App Store 下载
WireGuard,从文件导入隧道.
选择允许添加 VPN 配置
连接成功
在 OpenWRT 状态页面能够看到连接成功的状态信息
iOS
重复上述操作创建 iPhone 的配置文件,并上传至 iCloud 云盘.
在 iOS 设备 App Store 下载WireGuard添加隧道 – 导入配置或压缩包
从 iCloud 云盘中选择 iphone_wireguard.conf 配置文件
选择允许添加 VPN 配置
连接成功
结语
本文详细的讲解了在 OpenWRT 上如何配置 WireGuard 以及客户端的安装和配置.欢迎留言交流更多的使用方法.如果本站帮助到了您也欢迎通过以下赞赏按钮来支持我.
