前言

依赖

• 需要一个能够刷 OpenWrt 的路由器(需具有

  数据包镜像

  和

  udpxy

   功能/插件)用于抓包和后续的使用，因为其功耗较低且价格比较便宜 Newifi D2 拼多多 100 以下就可以拿下

• 能够正常播放节目的 IPTV 机顶盒，如果自己家里都没有能用的那就没有融合一说了

环境

因为不同地区网络环境不同，我这里是四川电信，但是可能在同一个省环境都会不一样，所以并不一定在其他地区可用。

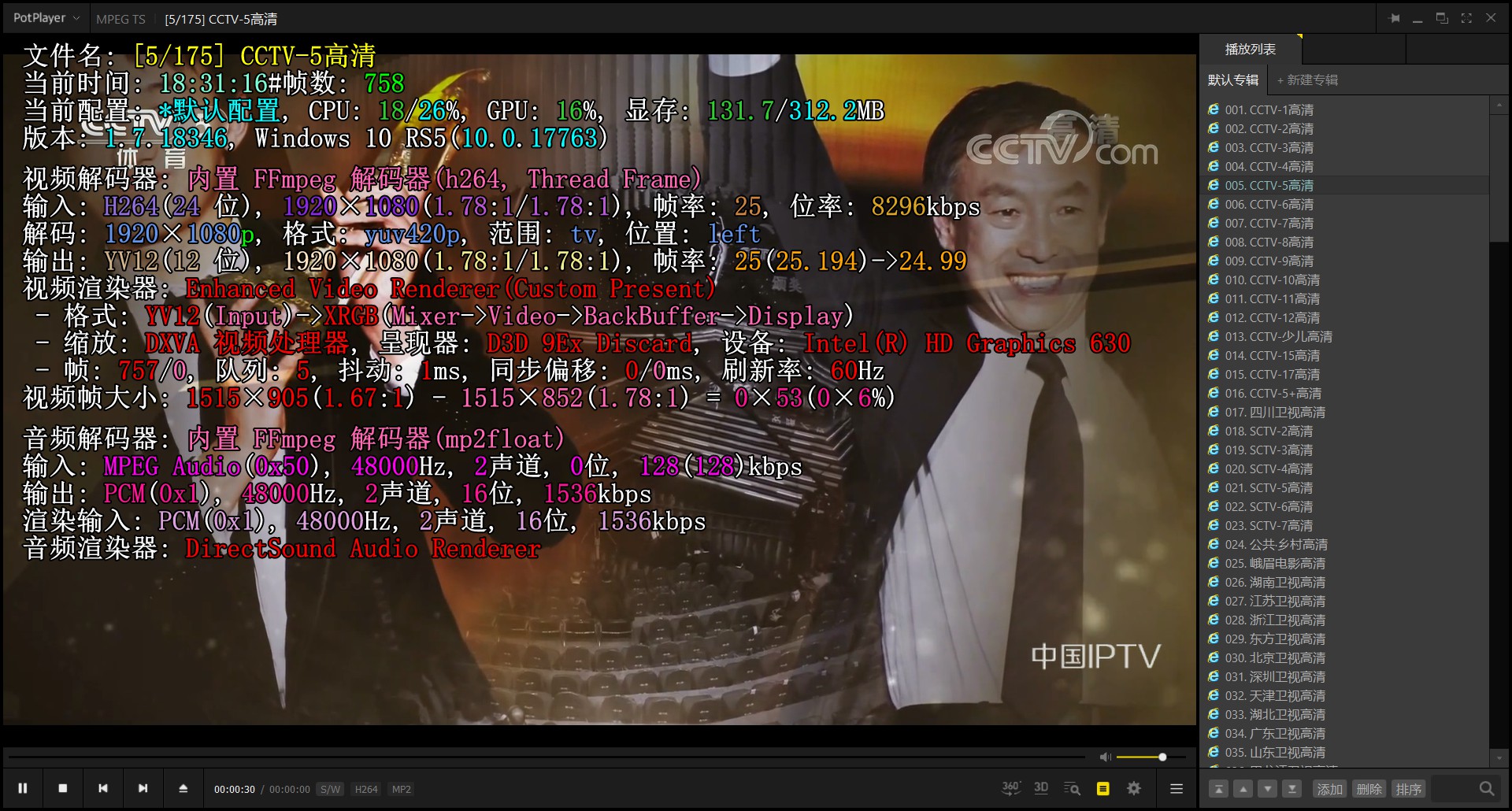

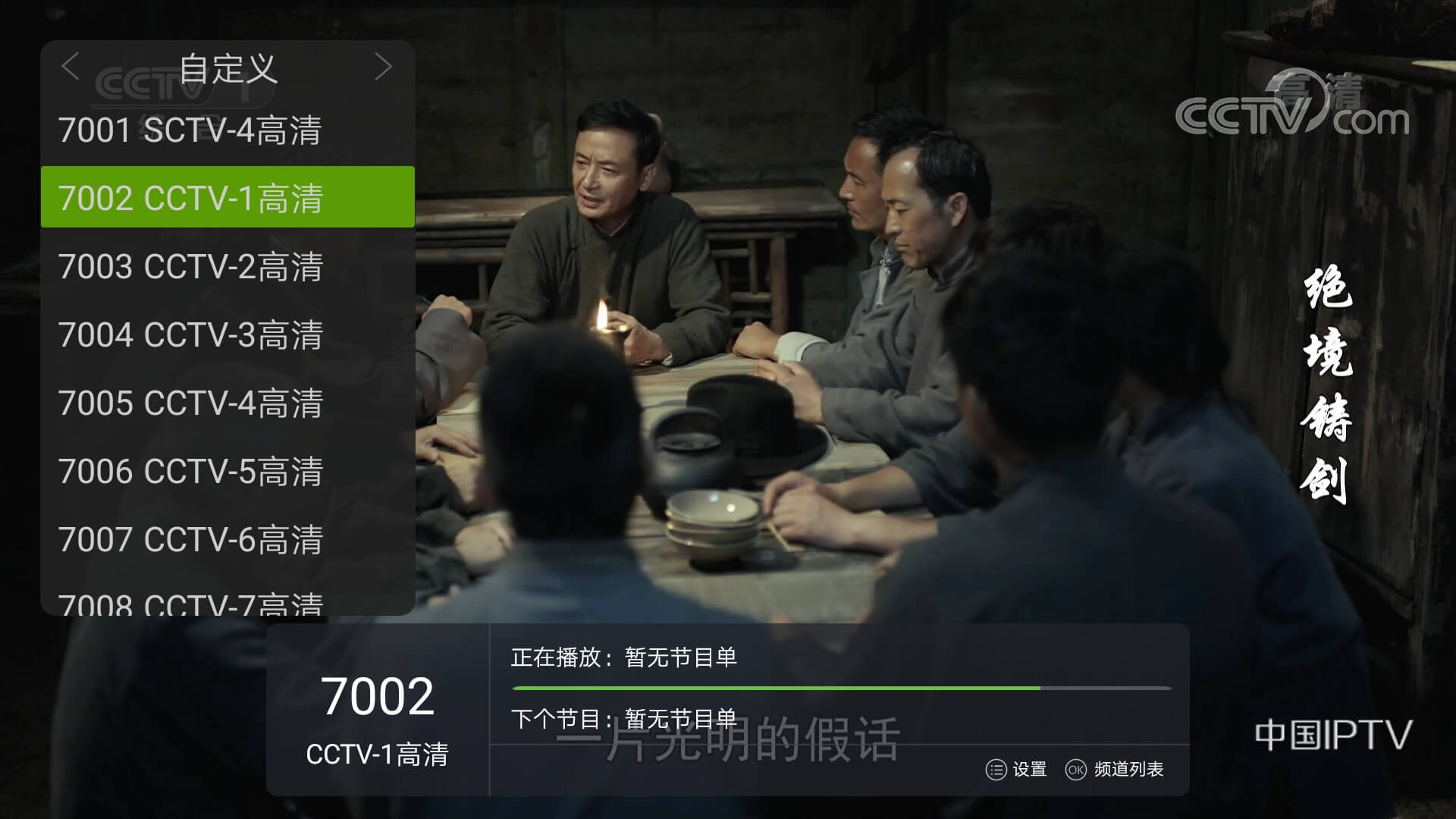

无需电信 IPTV 机顶盒，也可在任何设备上通过 http 链接直接播放直播节目。下图分别为 PotPlayer(PC) 和 超级直播(Android) 播放节目效果图。

iGMP 与 RTSP

在 IPTV 中常见的两种用于播放直播节目的协议分别为 IGMP 和 RTSP，他们之间的差异如下。

IGMP

网路群组管理协议（英语：Internet Group Management Protocol，缩写：IGMP）是用于管理网路协议多播组成员的一种通信协议，有时候我也会将其称为组播。

在电信这边，组播地址通常很少变化，但是很重要的是它只能看直播不能看回放。又因为它的地址是内网地址，所以你必须要获取到电信的内网IP才能正常播放。我比较倾向于使用组播地址，因为电视节目回放有啥可看的，一般都是爱奇艺什么的了，而且最重要的是它的地址很少变化，这样就给不会倒腾的家人减少了很多麻烦。

原理上组播和广播(给网络里的所有人都发送一个消息)有点相似，但是组播会划分一个更小的范围，并且这个范围里面设备的名单会同时由客户端和主机端进行维护，路由器会根据不同的组别来转发不同的数据。

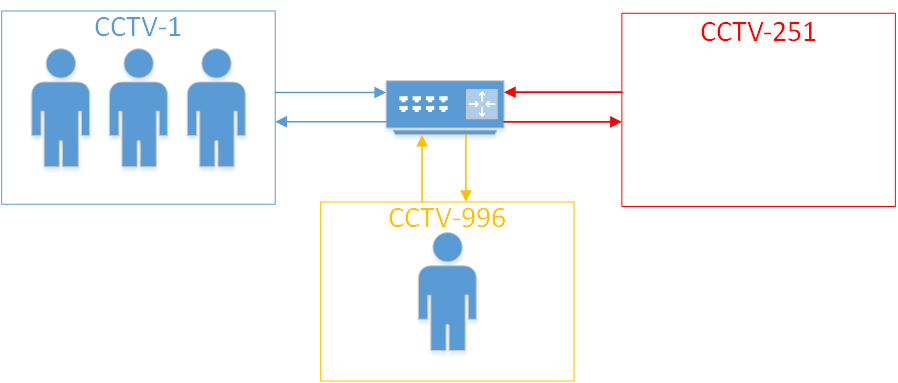

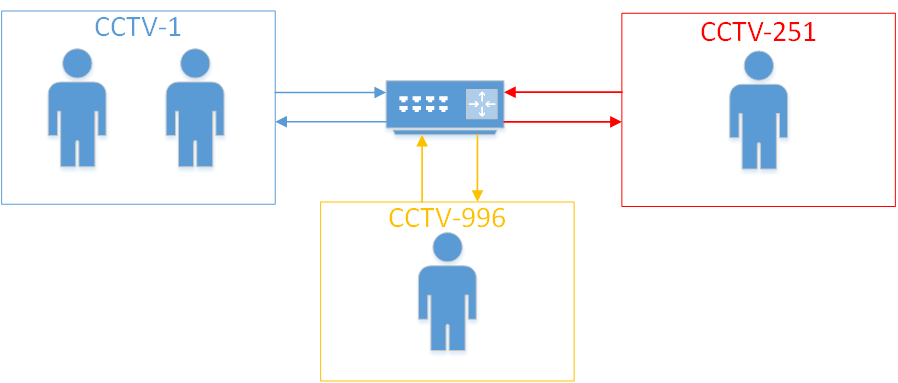

下面假装这个网络里面，有 3组 人正在分别在看 3个 节目。

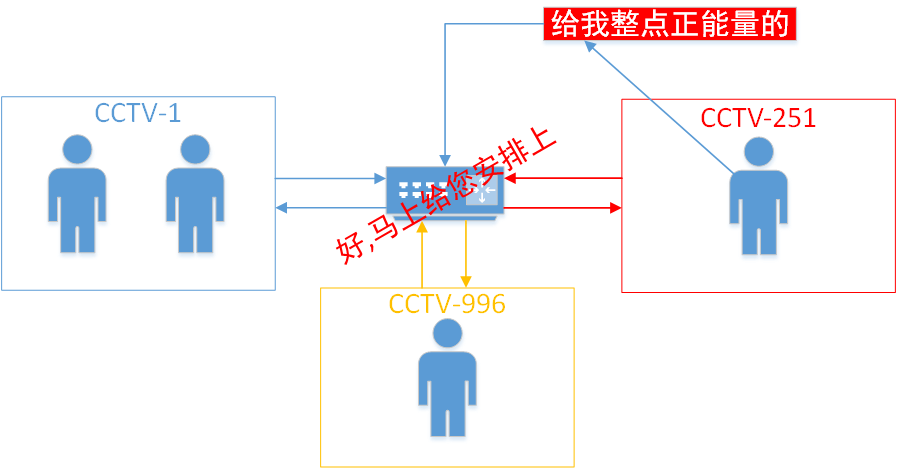

正在收看 CCTV-251 的朋友说，这太假了。我想看点正能量的、让人血脉喷张的。然后请求换到 正在播放 CCTV-1 的

igmp://239.93.22.133:9260

路由器随后听到了这位朋友的呼唤，然后就将它放进了 CCTV-1 的组里。

通过上面的例子你大致能了解到 IGMP 协议的工作原理，可以简单的总结为 IGMP 就是

一对多

，下面的一个例子则是和 IGMP 相反。

RTSP

实时流协议（Real Time Streaming Protocol，RTSP）是一种网络应用协议，专为娱乐和通信系统的使用，以控制流媒体服务器。该协议用于创建和控制终端之间的媒体会话。媒体服务器的客户端发布VCR命令，例如播放，录制和暂停，以便于实时控制从服务器到客户端（视频点播）或从客户端到服务器（语音录音）的媒体流，有时候我也会将其称为时移。

原理上 RTSP 和常见的 HTTP 协议比较相似，也就是

一对一

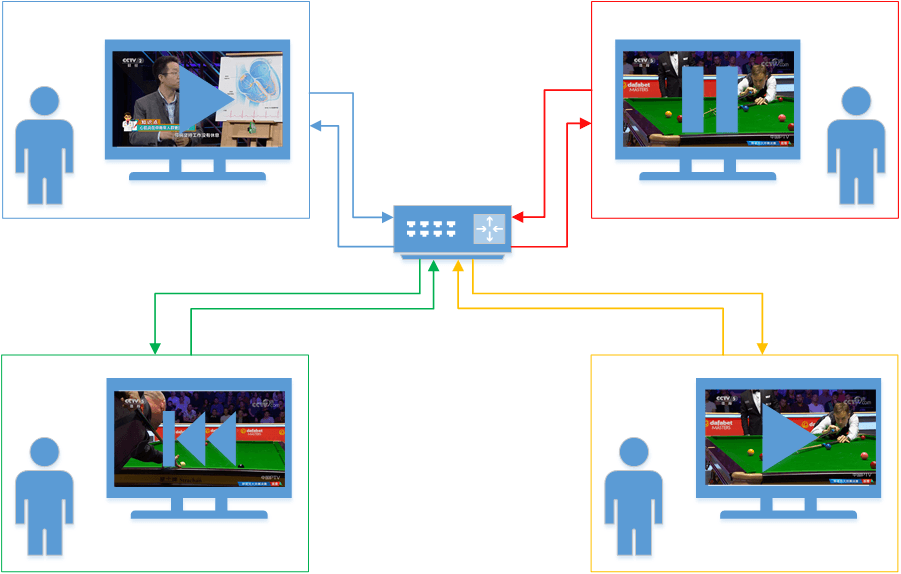

，下面这个图可以帮助你理解。

你在观看节目的时候，可以随意的后退暂停，也可以自己想看什么就看什么，不用加入别人的组，整个资源都被你一个人享用。就和你平时看爱奇艺，B站什么的没区别。

正如上面的介绍一样，RTSP 的主要特点就是可以时移，也就是可以拖动进度条。而且大部分地区的 RTSP 地址都是公网 IP，甚至还可以在获取到地址后，不需要任何授权都可以直接正常播放。

所以网络上流传的 IPTV 直播源基本都是 RTSP 地址。不过四川电信这边 RTSP 有鉴权，必须要以电信的内网 IP 访问才行。

同时又因为有部分套餐的 IPTV 是没有回放权限的，所以电信应该还需要验证是谁在播放，这就让观看它成为了比较麻烦的事情(不同地区情况不同，这里只针对我所在的地区)。

目标

通过了我上面对 IGMP 和 RTSP 协议的介绍，相信你对他俩都有了一定的了解。接下来我将为你详细介绍本次教程的内容。

• 适合本项目的硬件设备
• 软件安装及环境配置
• 抓包获取 IPTV 的 IGMP 和 RTSP 播放地址
• 使用 igmpproxy 将所有 IGMP 数据转发到 IPTV 口
• 使用 udpxy 将 IGMP 地址转换为 HTTP
• 在电视盒子、手机和 PC 上正常播放
• 在外欣赏自家 IPTV 直播源

你可以通过点击右侧边栏，来快速跳跃到你需要的章节或查阅你当前的浏览进度。

硬件

本章节会介绍你所需要的硬件设备，在抓包和使用融合网络时不可避免的会使用到，生活中平时少见的设备。

路由器

IPTV与互联网融合，的主要设备也就是路由器了。一款合适的路由器，可以和电脑一起直接走通整个教程。对于本教程而言，一个能够刷

OpenWrt

 或

Lede

 同时还能安装

igmpproxy

 和

udpxy

 最好还支持

交换机端口镜像

 就完美了。当然也有一些教程是通过

Padavan

 来实现的，但是我个人没有尝试过，这里就不做评价了。

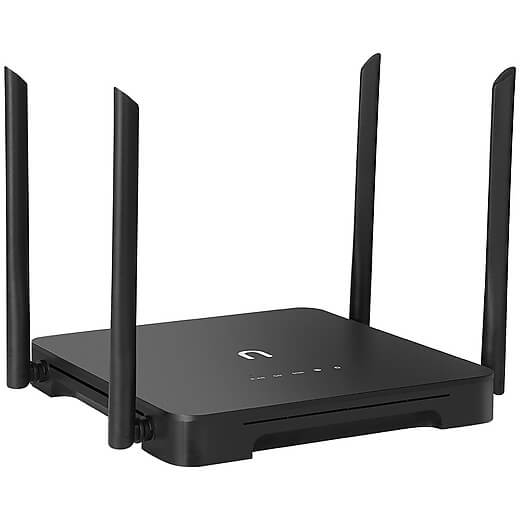

如果你目前没有具有此功能的路由器，我推荐你购买 新三 它还有其他的名字 新路由3、Newifi D2、Newifi 3、Newifi 3 D2。也都是同一款，得益于所谓的矿难，这款路由器目前淘宝、拼多多和转转之类的，100元以内都可以拿下，同时购买的时候推荐你加钱让卖家刷好

Breed

 和我使用一样的硬件设备，这也能让你配置的时候少走一些弯路。

Breed 相当于 Android 里面的 Recovery，Windows 里面的 PE。可以让你在刷机的时候不会轻易翻车。

抓包工具

通过抓包获取 IPTV 的组播地址也是必不可少的一步。如果你的路由器没有

交换机端口镜像

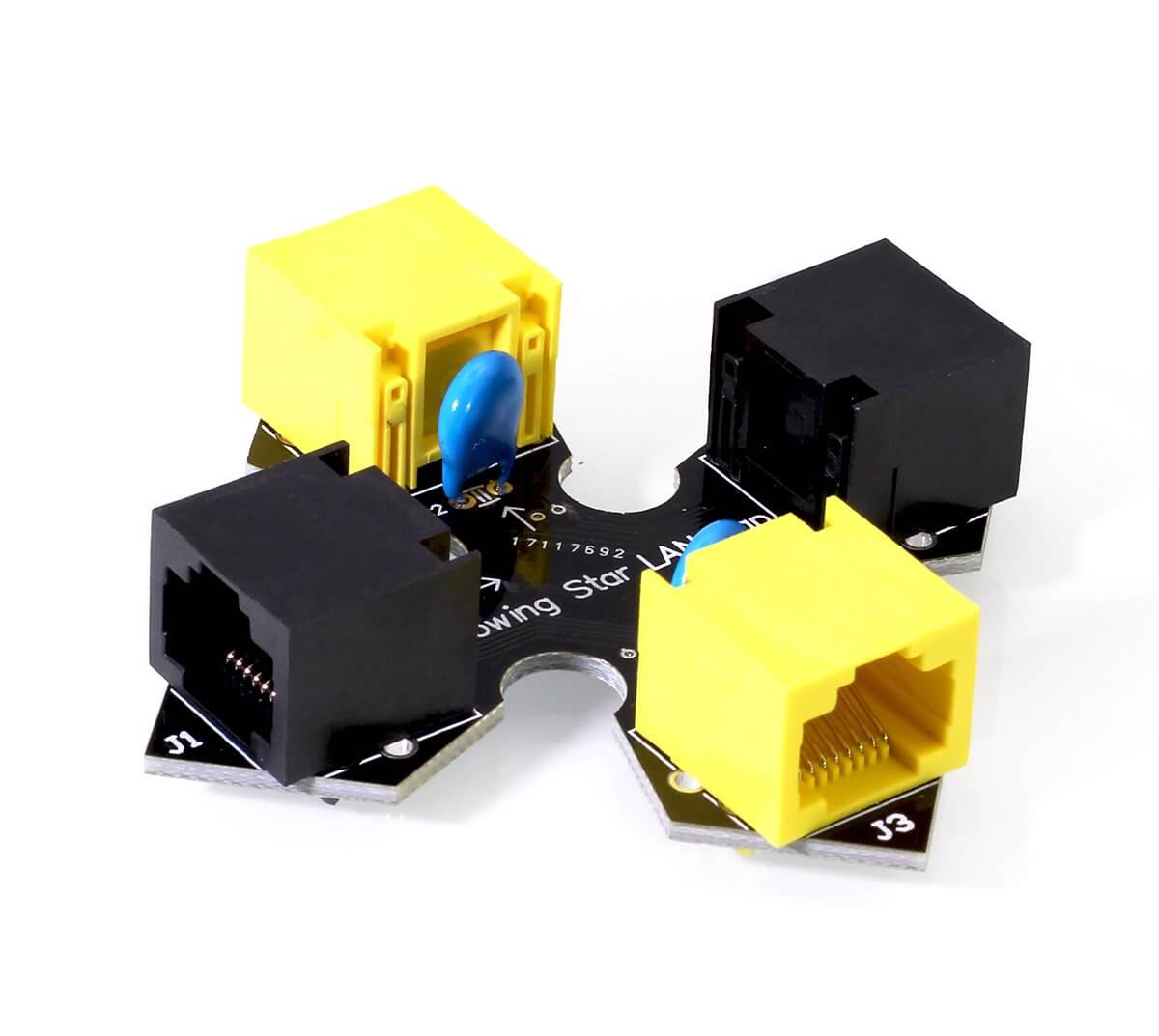

 的功能，你就需要淘宝单独购买一个 网络抓包工具，下图为 Amazon 搜索

Throwing Star LAN Tap

 的外观图。

动手能力比较强的朋友，也可以参考恩山无线论坛的这个帖子小白的IPTV折腾教程（1）—0元DIY抓包神器，利用两根网线和4个水晶头就可以做出一个具有同样功能的抓包工具。

不过我还是比较推荐刷一个具有

交换机端口镜像

 功能的固件，毕竟直接就可以上手用。如果你是比较热门的机型，比如斐讯又或是我之前说到的 Newifi D2 或是其他搭载了 MT7621 芯片的路由器，应该都不难在恩山找到具有该功能的固件。

软件

下面列出了本次教程中所有需要的软件，我使用软件的版本，以及和下载链接。

下面介绍了每个软件的用途。

抓包

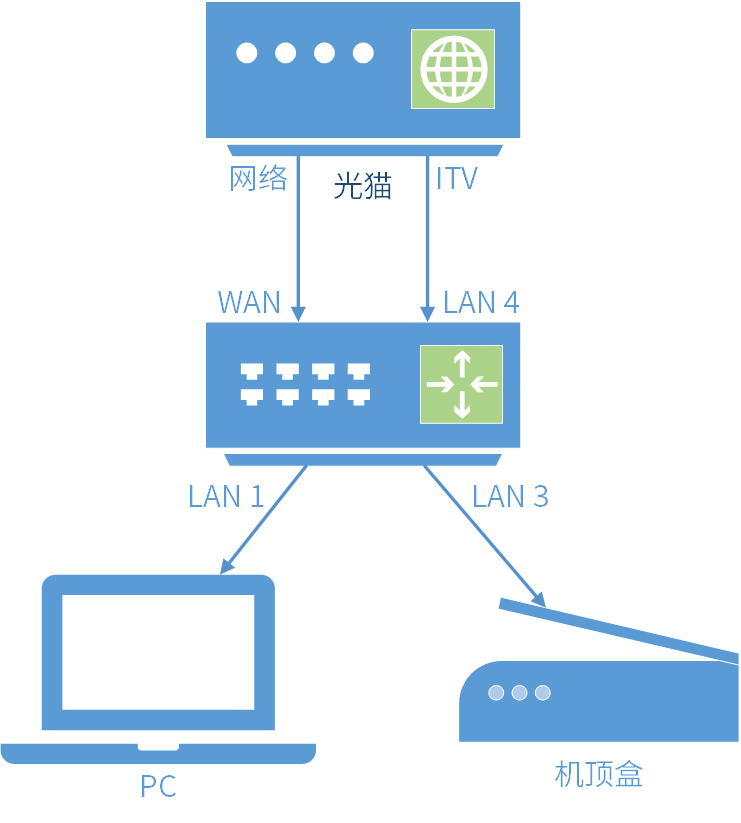

首先将来自光猫的互联网和往常一样连接到路由器的 WAN 口，将 ITV 口连接到路由器的 LAN 4 口，将 IPTV 盒子连接到路由器的 LAN 3 口，最后将 LAN 1 口连接至电脑。

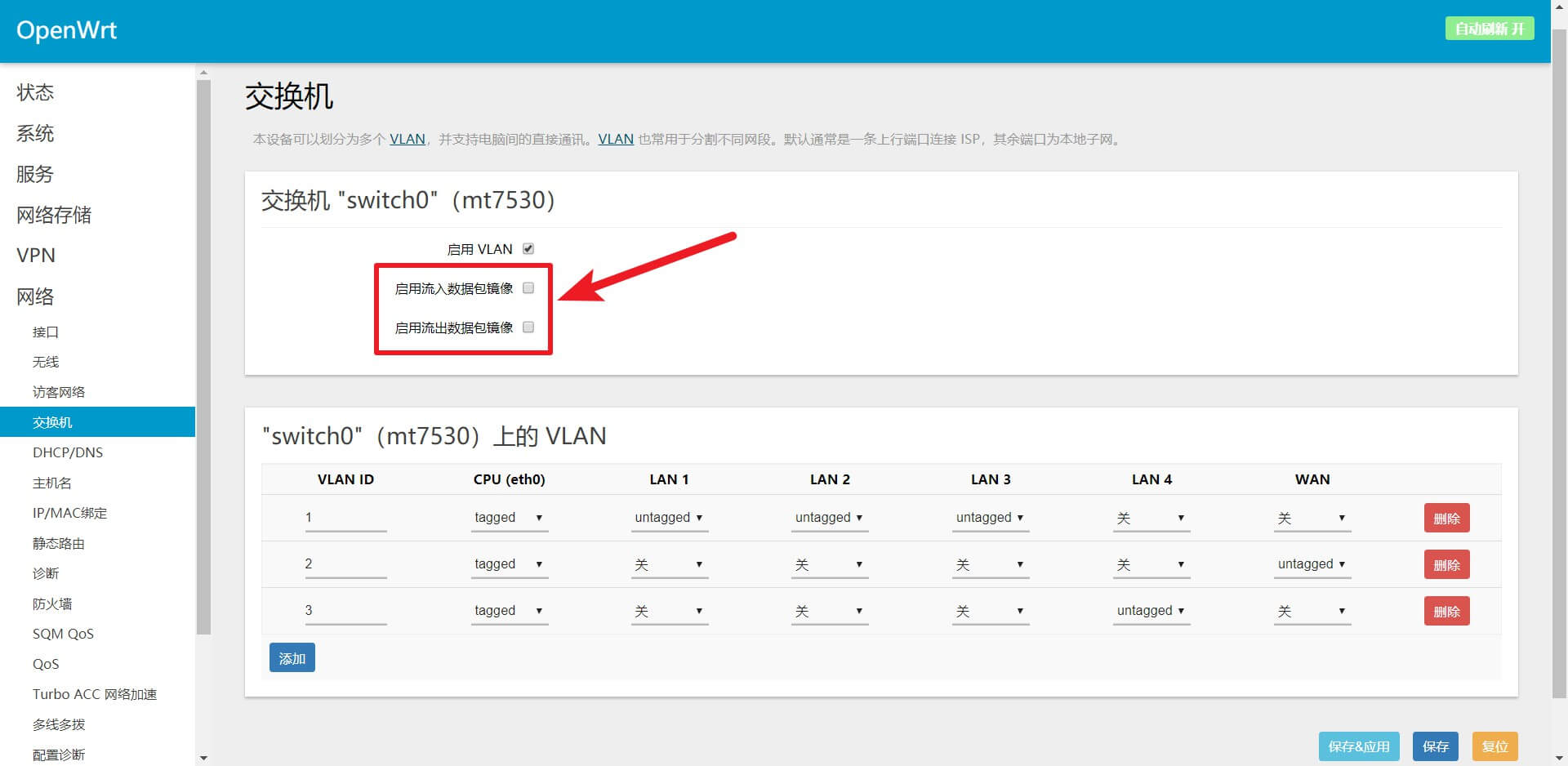

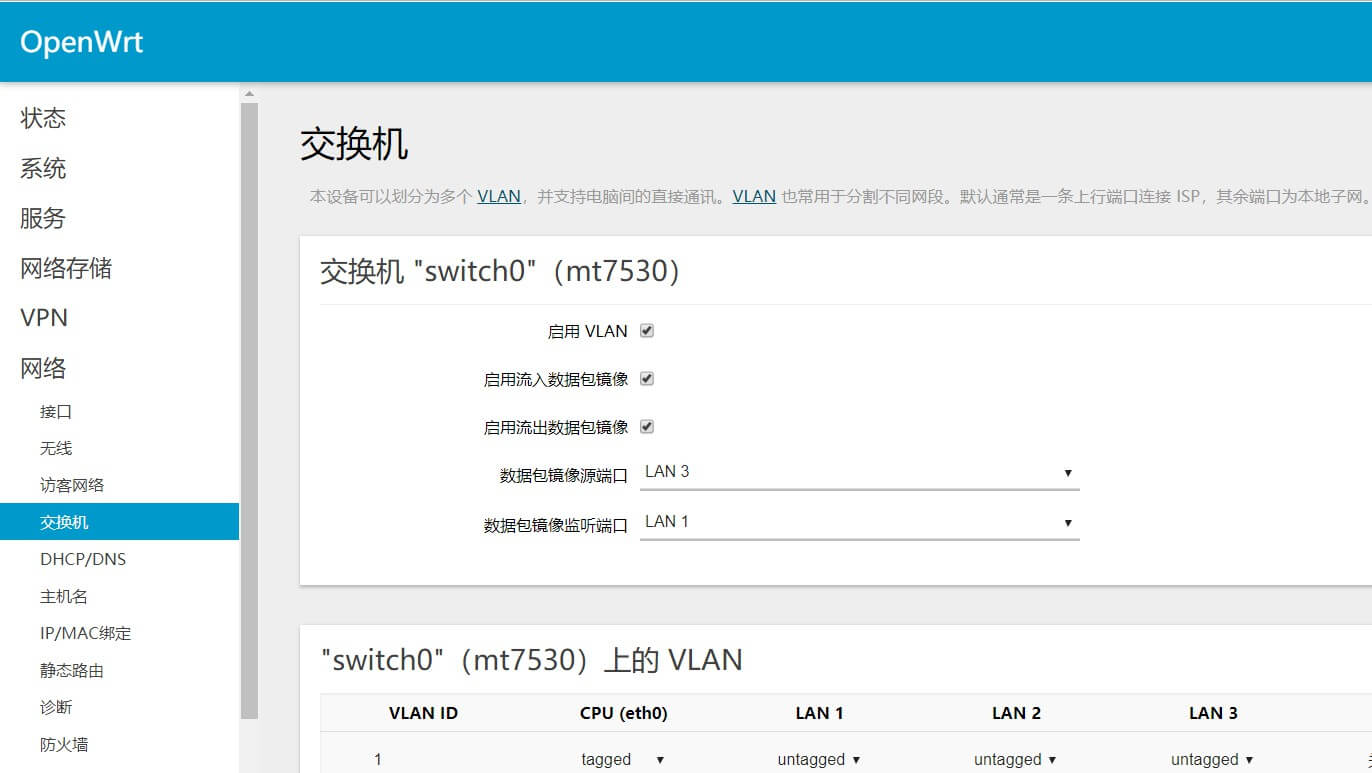

随后配置路由器的流量镜像功能，将接有 IPTV 盒子的 LAN 3 口设置为 数据包镜像源端口，将接有电脑的 LAN 1 口设置为 数据包镜像监听端口。其他 VLAN 设置无需改动。

保存并应用设置后，即可在电脑上启动 Wireshark 并监听以太网接口，随后启动 IPTV 盒子。

启动 IPTV 盒子后，应不停的有数据显示在窗口中。然后使用 IPTV 盒子遥控器，进入直播随便播放一个节目，等节目可以正常播放的时候，即可在 Wireshark 中停止捕获。同时也可关闭 IPTV 盒子，接下来就是分析数据了。

如果你没有看到任何数据跳动，或者是特别少，应注意是否端口插错，或者是在设置流量镜像的地方有错。

分析抓包数据

因为不同地区的数据样式差异较大，我这里是四川电信，其他地区可供参考

获取地址

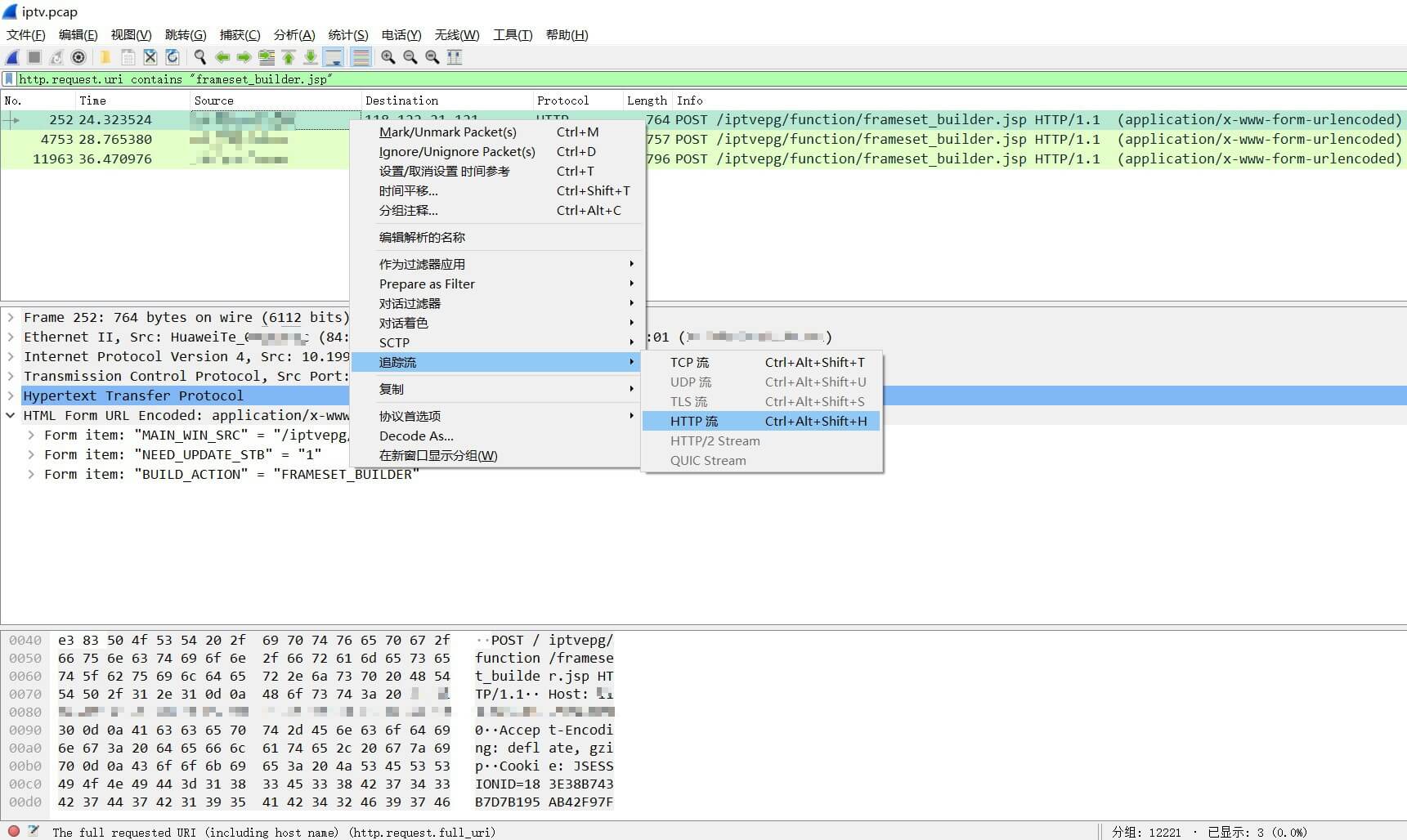

在过滤器栏输入

1

http.request.uri contains "frameset_builder.jsp"

右键第一个请求，追踪流 – HTTP 流

再弹出的新窗口中查找

1

igmp://

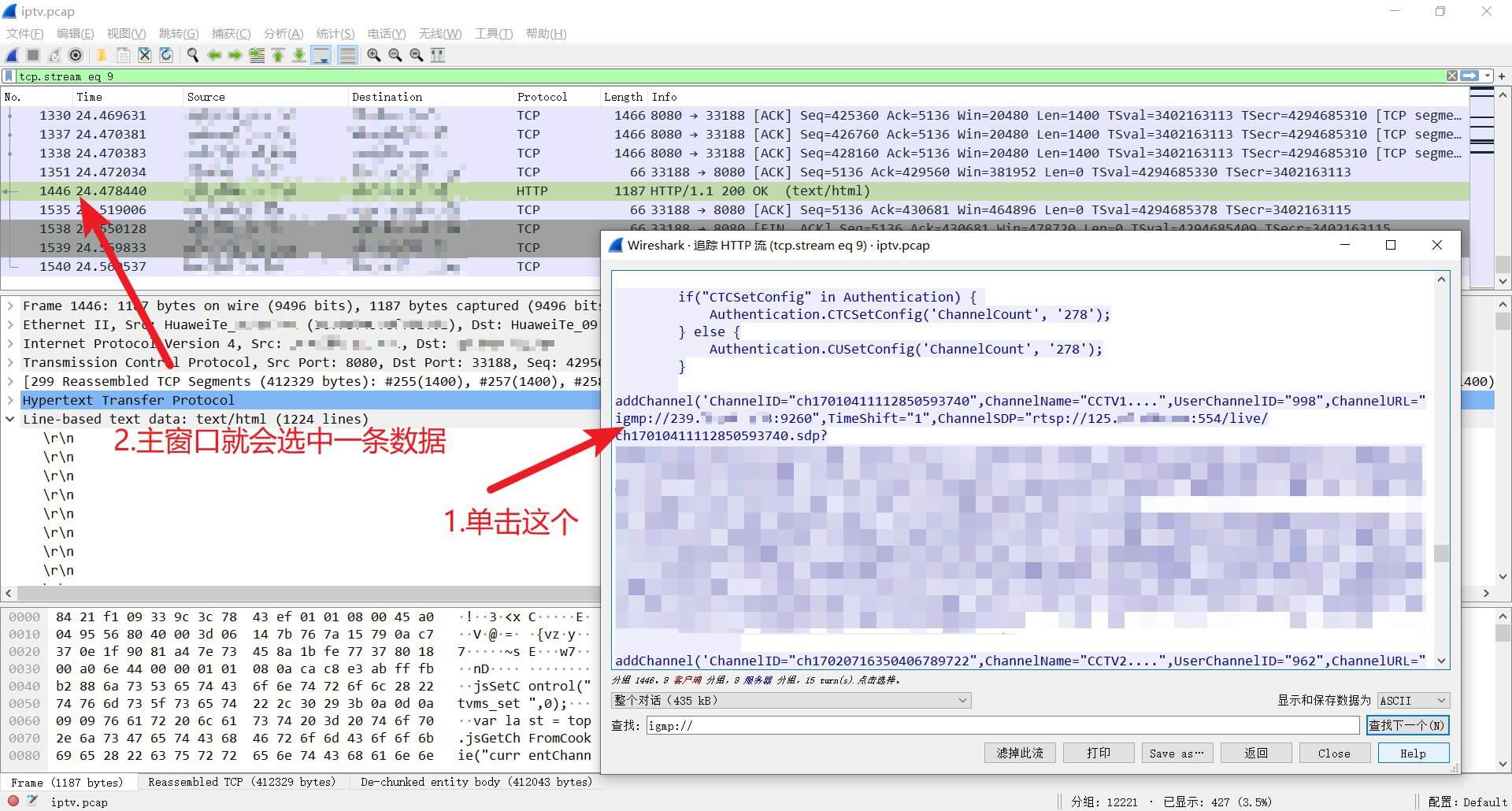

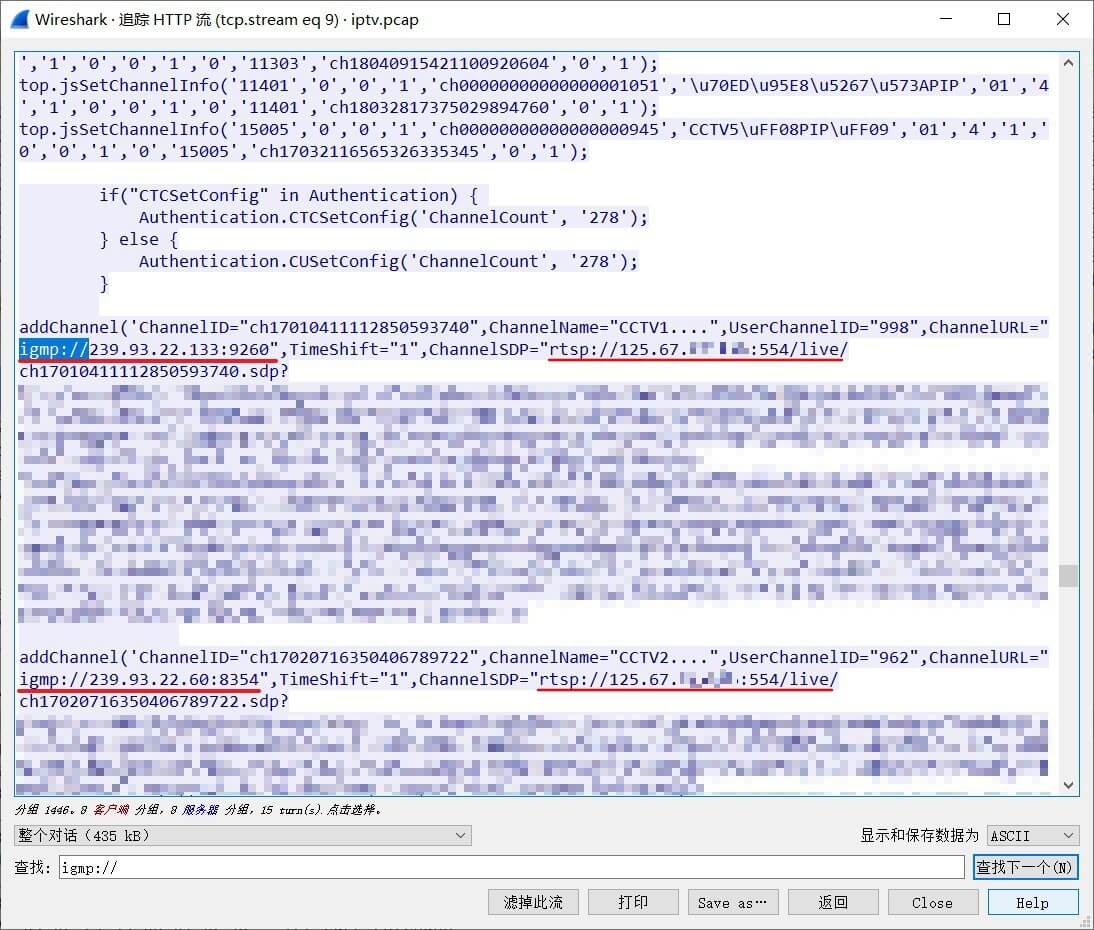

如果你找到了类似下图

igmp://239.93.22.133:9260

 的连接，那么恭喜你，你的数据抓包已经完成了最重要的定位了！（不难发现旁边也获取到了

rtsp://

 开头的时移地址）

单击连接，主窗口就会自动定位到该请求。

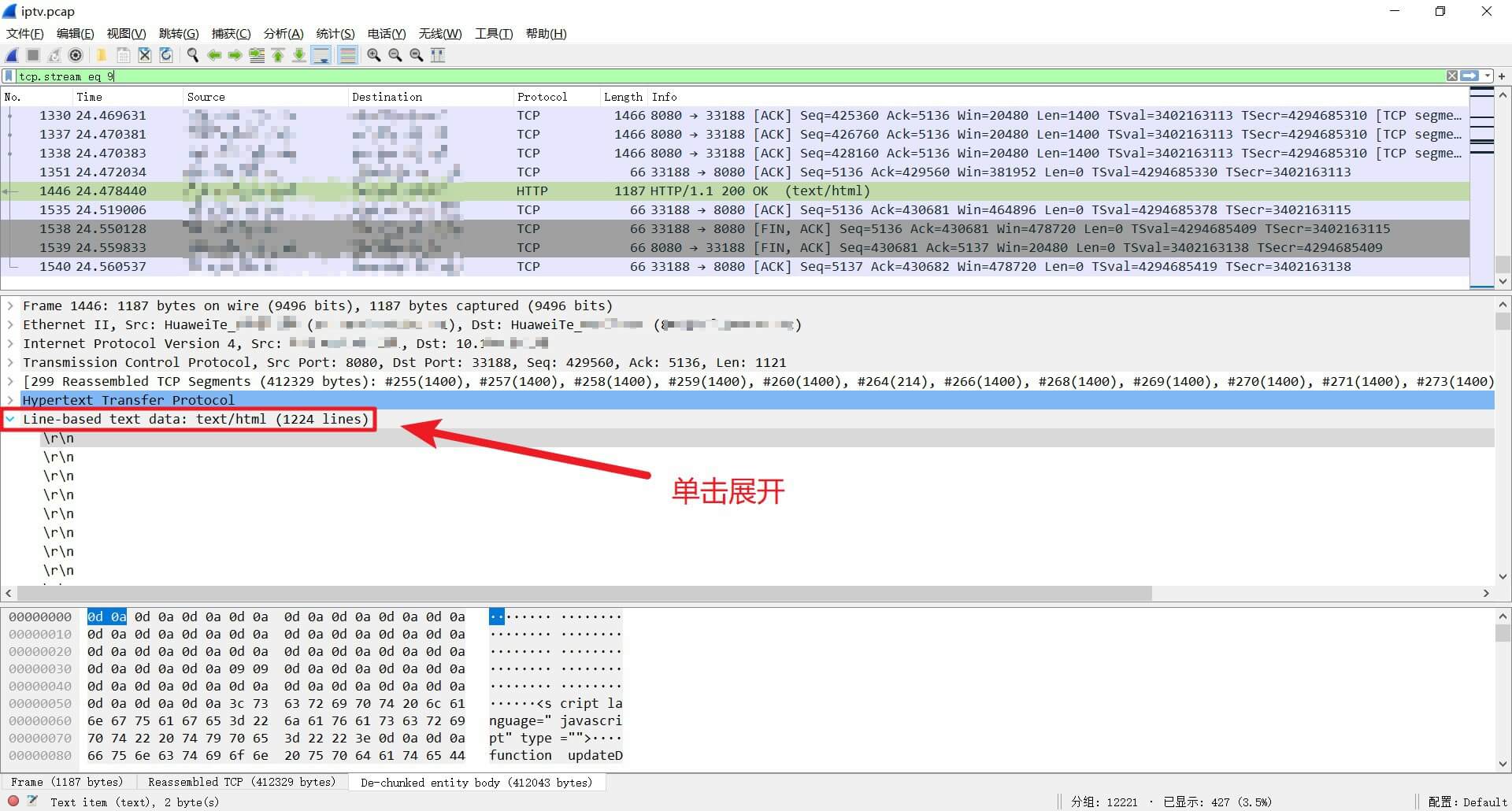

单击展开该请求的完整内容，查看里面的内容是不是含有

igmp://

 之类的重要数据。

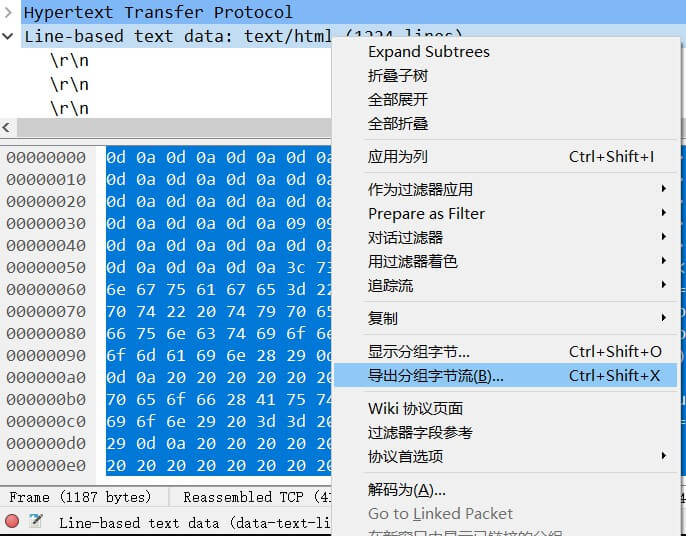

右键 Line-based text data 导出分组字节流，随便取个名字保存到你能找到的地方。

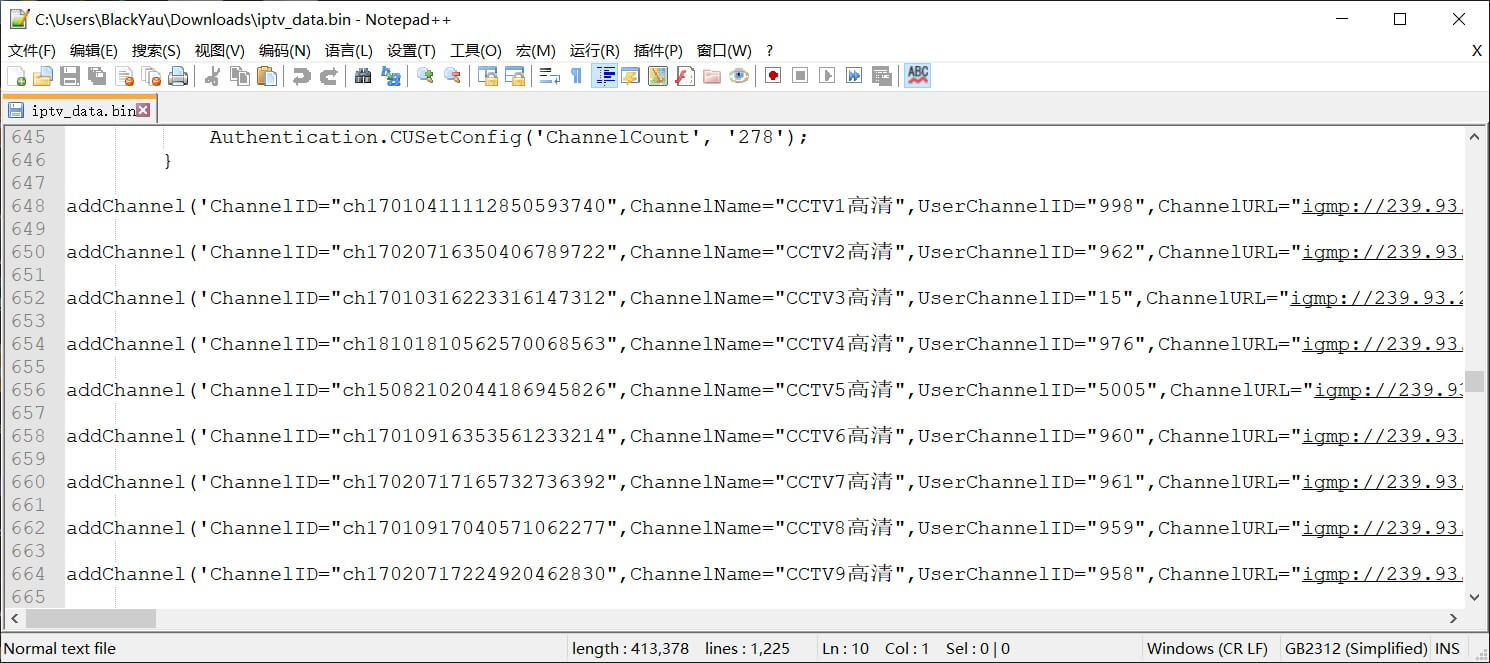

用 notepad++ 打开，查看是否显示正常(前几行都是回车，会一片空白往后滑一点)。

无法获取到地址

如果你在窗口中一个数据都未获取到，那么请检查数据镜像设置或网线位置是否有错。

如果你是四川省，请仔细检查是不是，在过滤的时候复制错了或漏了内容。

如果你非四川省，可以在过滤器中输入

1

http

进行检索，一条一条的看，里面总会有

igmp://

之类获取节目单的数据（我也是这样找出来的）。

格式化数据

开始格式化之前，建议保存好原始文件。

替换完毕后可以将名字带有 PIP 的删除，这是用于机顶盒画中画功能的，说白了就是降低了分辨率的，我们就留下正常的和高清的就行了。

M3U8

此格式文件可以在 PC 中直接使用 VLC media player 和 PotPlayer 打开并播放

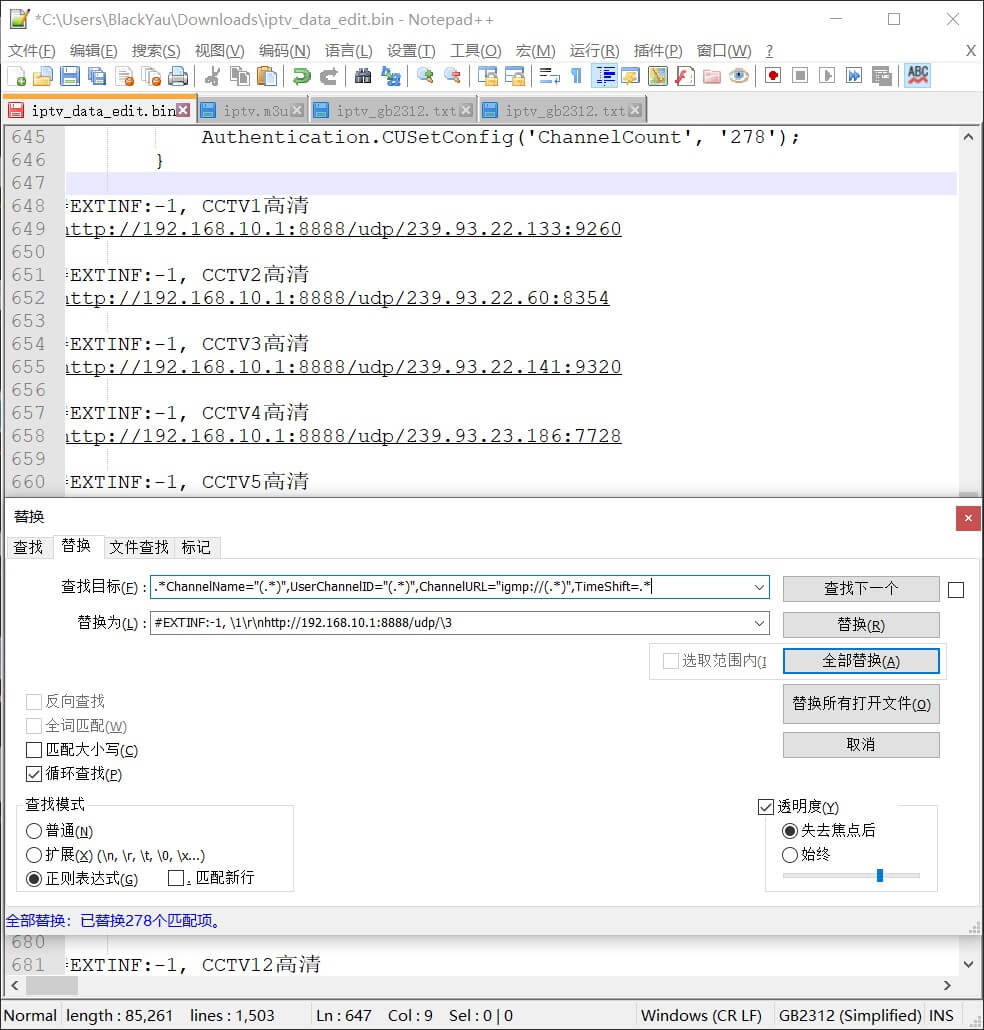

查找目标

1

.*ChannelName="(.*)",UserChannelID="(.*)",ChannelURL="igmp://(.*)",TimeShift=.*

替换为

1

#EXTINF:-1, 1rnhttp://192.168.10.1:8888/udp/3

将文档中被格式化了的数据，复制到新文档，并在文档首行写入

1

#EXTM3U

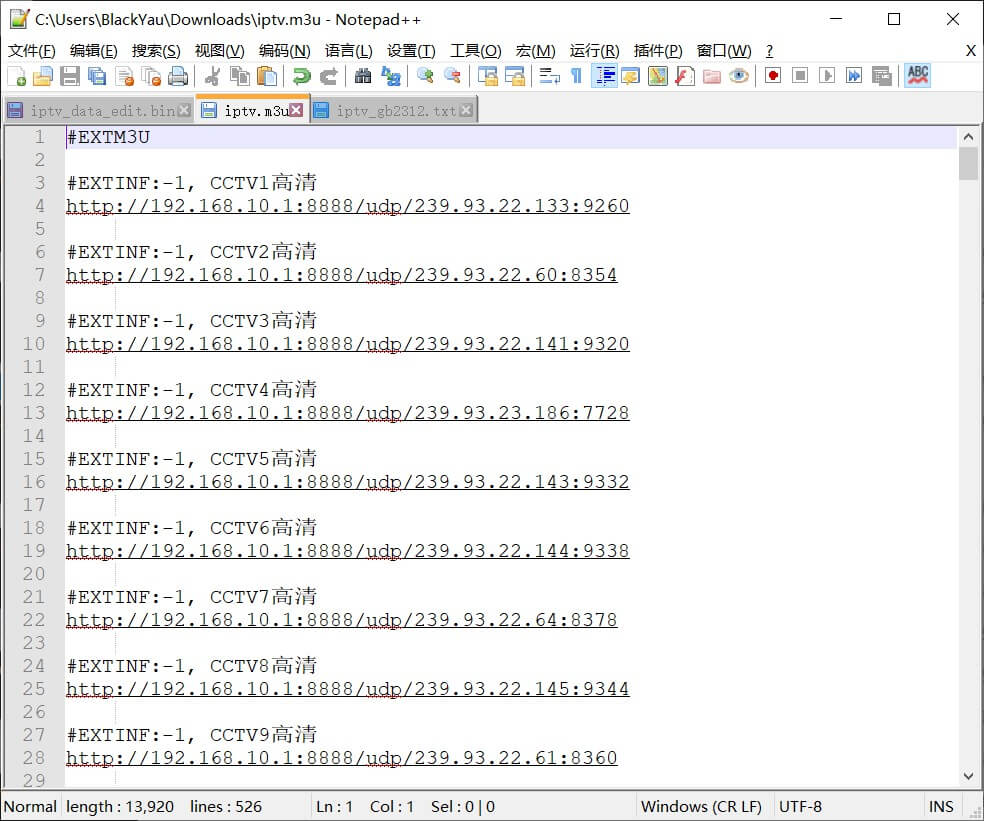

处理完毕后效果如图，最后将文件另存为 .m3u8 即可。

超级直播

此文件可以在 Android 端的超级直播使用，电脑打开 在软件里面按返回时提示的网址，可以将自定义源上传至该软件。

查找目标

1

.*ChannelName="(.*)",UserChannelID="(.*)",ChannelURL="igmp://(.*)",TimeShift=.*

替换为

1

1,http://192.168.10.1:8888/udp/3

再次查找目标，删除空白行

1

ns*r

替换为空白

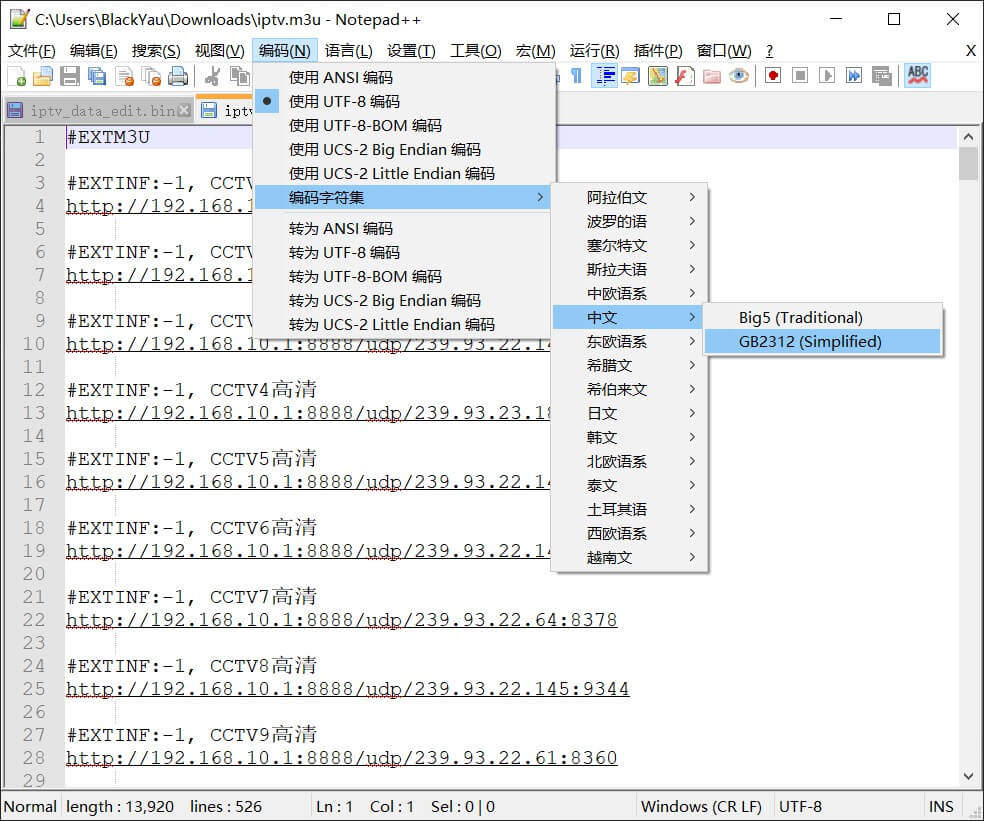

全选改文本所有内容后复制，在顶部 编码 – 编码字符集 – 中文 – GB2312，确认切换到该字符集。然后删除文本所有内容，并粘贴。最后将文件保存为 txt 即可。

超级直播中文本编码格式必须为 GB2312 否则中文会乱码

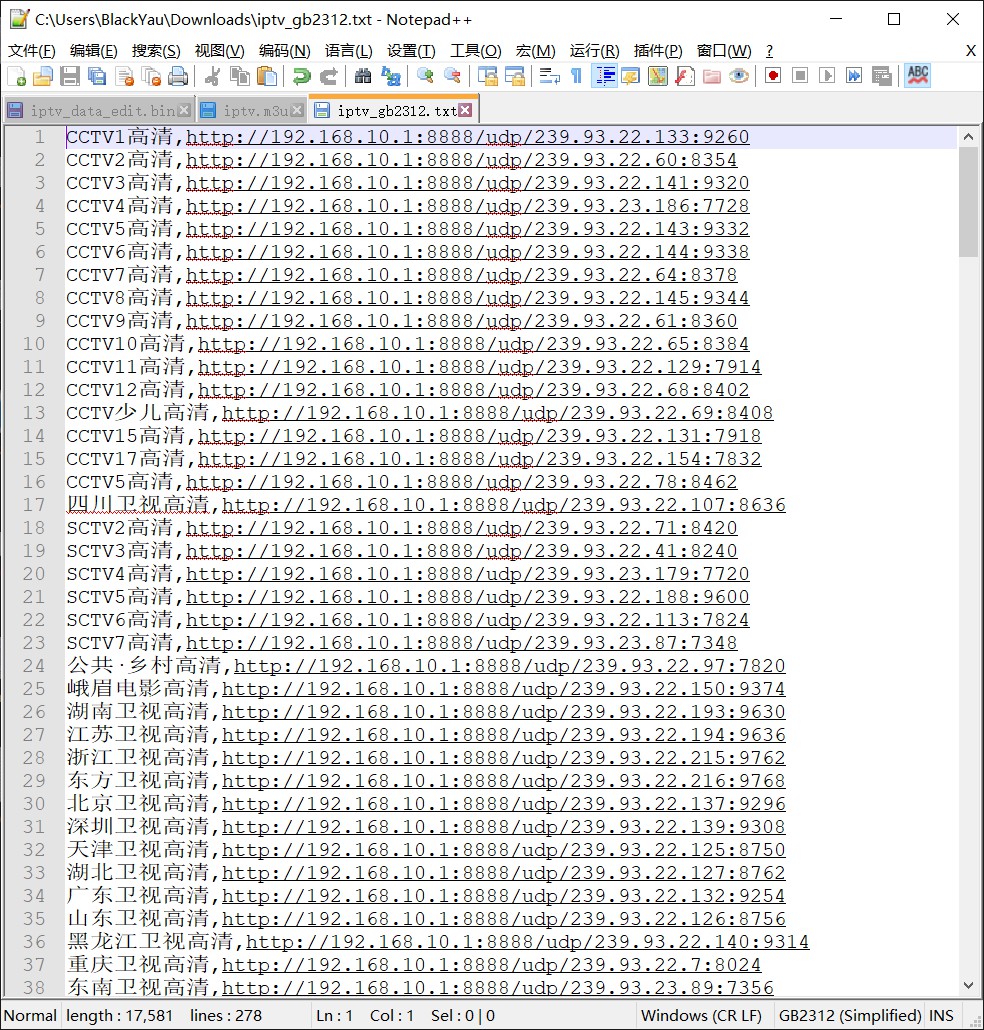

处理完毕后效果如图

获取 IPTV 内网地址

四川电信是 DHCP 获取，我在网上看很多地方都是 PPPOE 所以用户名和密码你们就需要自己翻翻 IPTV 的设置拉~

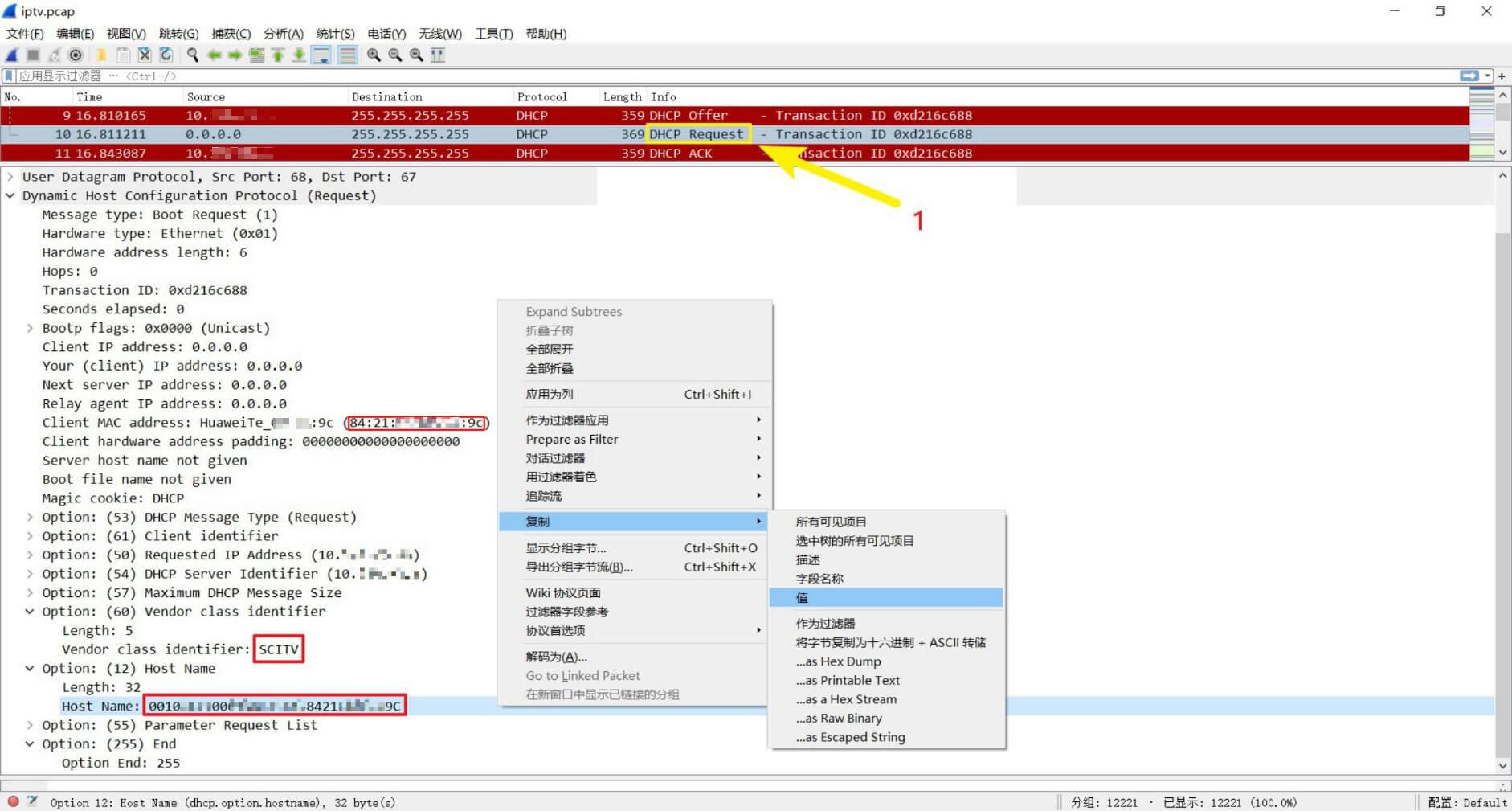

这边也会使用到抓包的数据，应该就是前几个了，找到

Dynamic Host Configuration Protocol (Request)

 请求，展开

Option: (60) Vendor class identifier

 和

Option: (12) Host Name

 以及

Client MAC address

 。都需要右键 – 复制 – 值 。

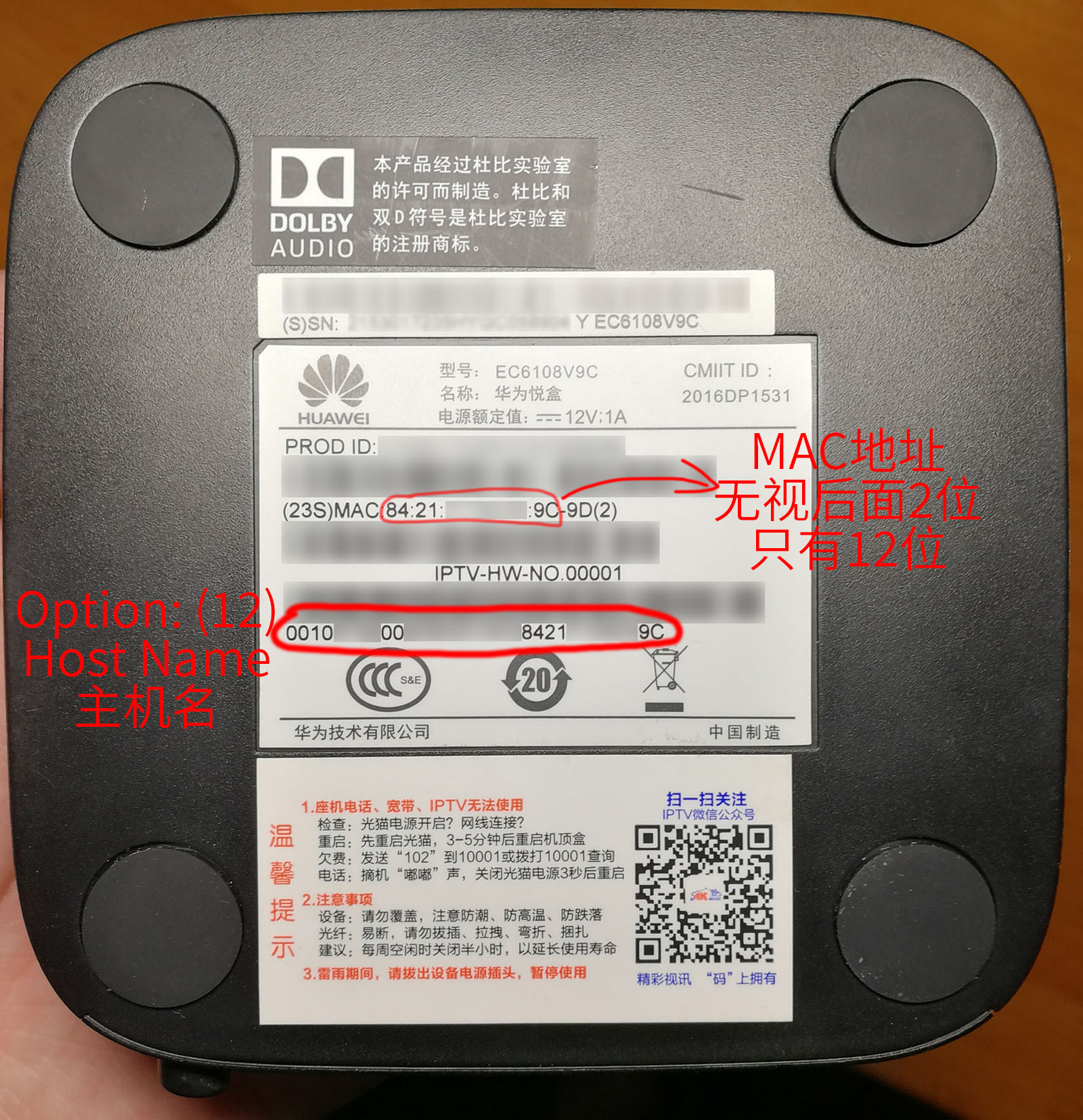

如果你没有找到 DHCP 的数据包，可以通过 IPTV 盒子底部的贴纸查看。我这款盒子，最后一个就是

Option: (12) Host Name

 当然了 MAC 地址上面也有，而

Option: (60) Vendor class identifier

 我已经在上图给你了，就是

SCITV

 。

接下来就开始路由器的设置了。

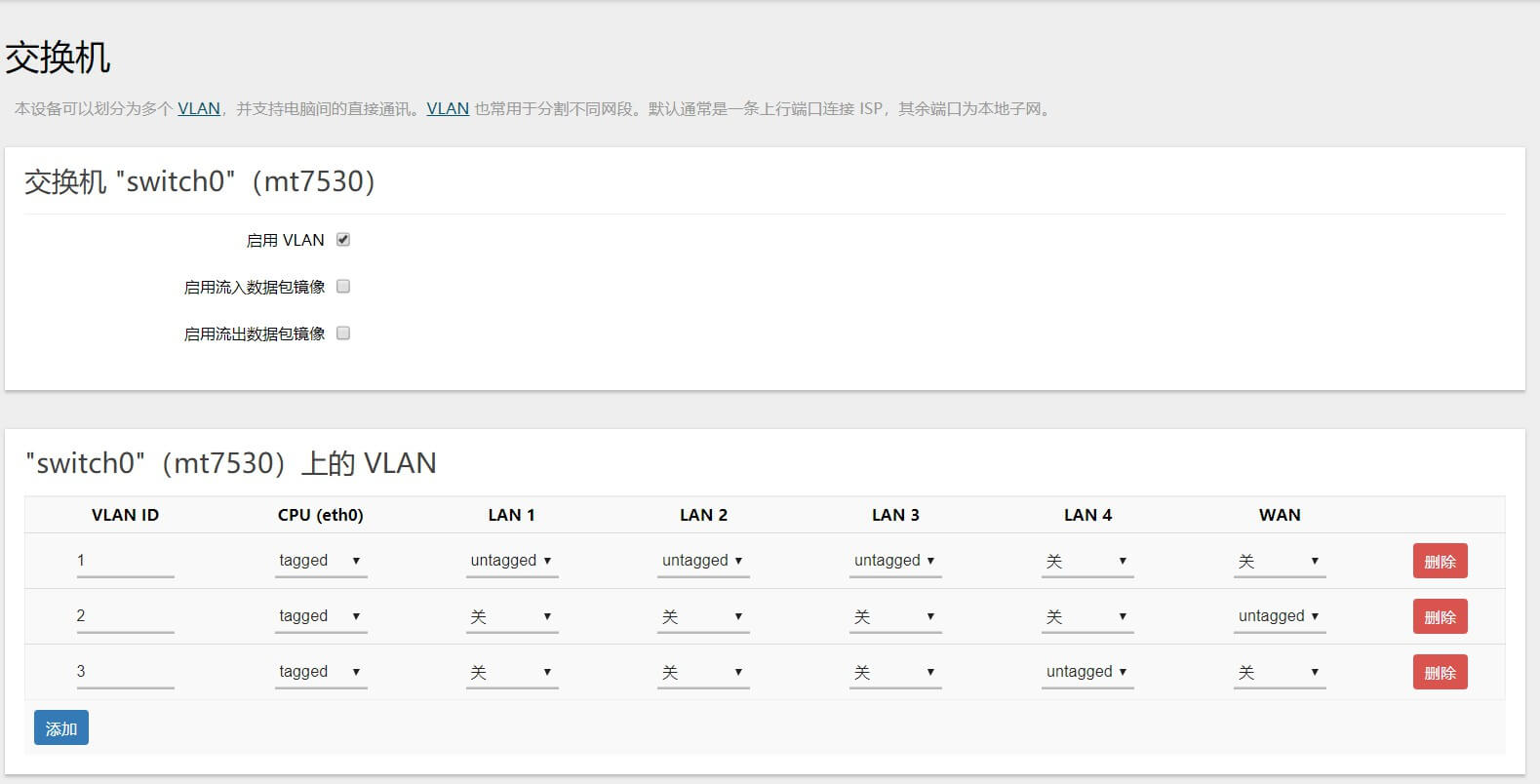

首先进入路由器设置 – 网络 – 交换机，将之前用于抓包的 数据包镜像 功能关掉。随后将插有 ITV 口的 LAN 4 在 VLAN 1 中设置为

untagged

 。添加一个 VLAN 3 ，将 CPU (eth0) 设置为

tagged

 ，然后将 VLAN 3 的 LAN 4 设置为

untagged

 。设置完毕后，效果如下图。

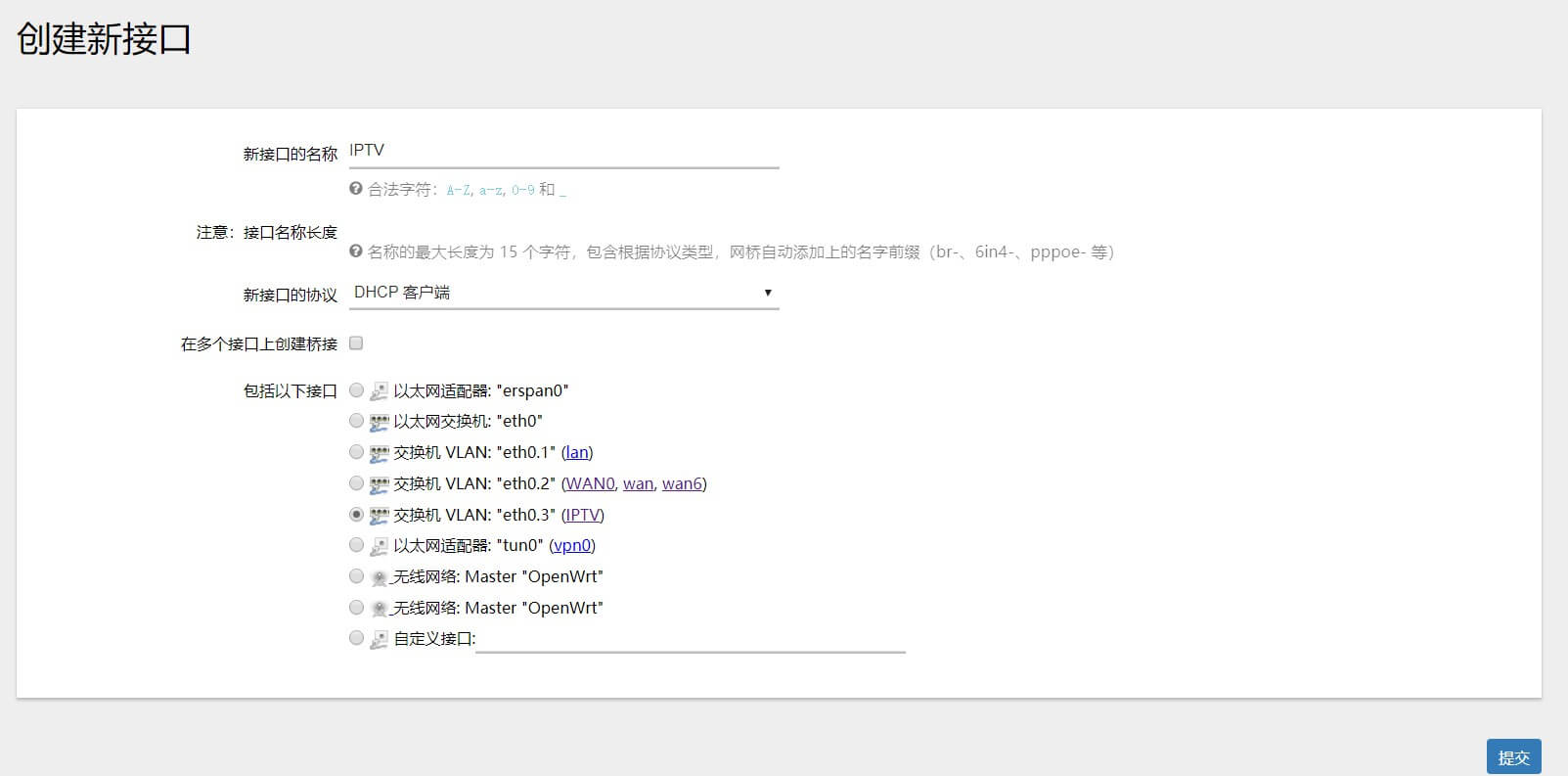

进入路由器设置 – 网络 – 接口 – 添加新接口。命名为

IPTV

 注意全部大写，接口协议为

DHCP 客户端

 包括接口

VLAN:eth0.3

 。设置如下图。

然后设置端口的 请求 DHCP 时发送的主机名 对应的就是之前获取的

Option: (12) Host Name

，以及高级设置里面的 请求 DHCP 时发送的 Vendor Class 选项 也就是之前获取的

Option: (60) Vendor class identifier

 即

SCITV

，最后是 重设 MAC 地址 填入

Client MAC address

 也就是你 IPTV 盒子的 MAC 地址。

还有不要勾选 使用内置的 IPv6 管理，使用网关跃点为 20 。

保存并应用设置后，再进入你的 WAN 接口设置，将它的 网络跃点设置为 10，否则你会无法正常使用互联网。

进行到这里，你的 IPTV 接口应该就可以正常的获取到

10

 开头的内网 IP 了。如果你不是四川的朋友，那么你地区的运营商可能是 PPPOE 验证或验证逻辑与我这里不同，如果你是四川的朋友，那么请你检查 之前抓包或者是在机顶盒上面看到的

Option: (12) Host Name

 以及

Option: (60) Vendor class identifier

 和 MAC 地址是否填写正确。如果你是通过抓包获取的数据，那应该不会有错，如果你是抄的机顶盒上面的，那么可能是因为你所在的地区与我的验证逻辑不同。

所以我强烈建议，还是通过抓包来分析 IPTV 盒子获得内网 IP 的全过程，因为不管你是 PPPOE 还是 DHCP 它都可以分析出来。

配置 igmpproxy 和 udpxy

使用 SSH 连接到路由器

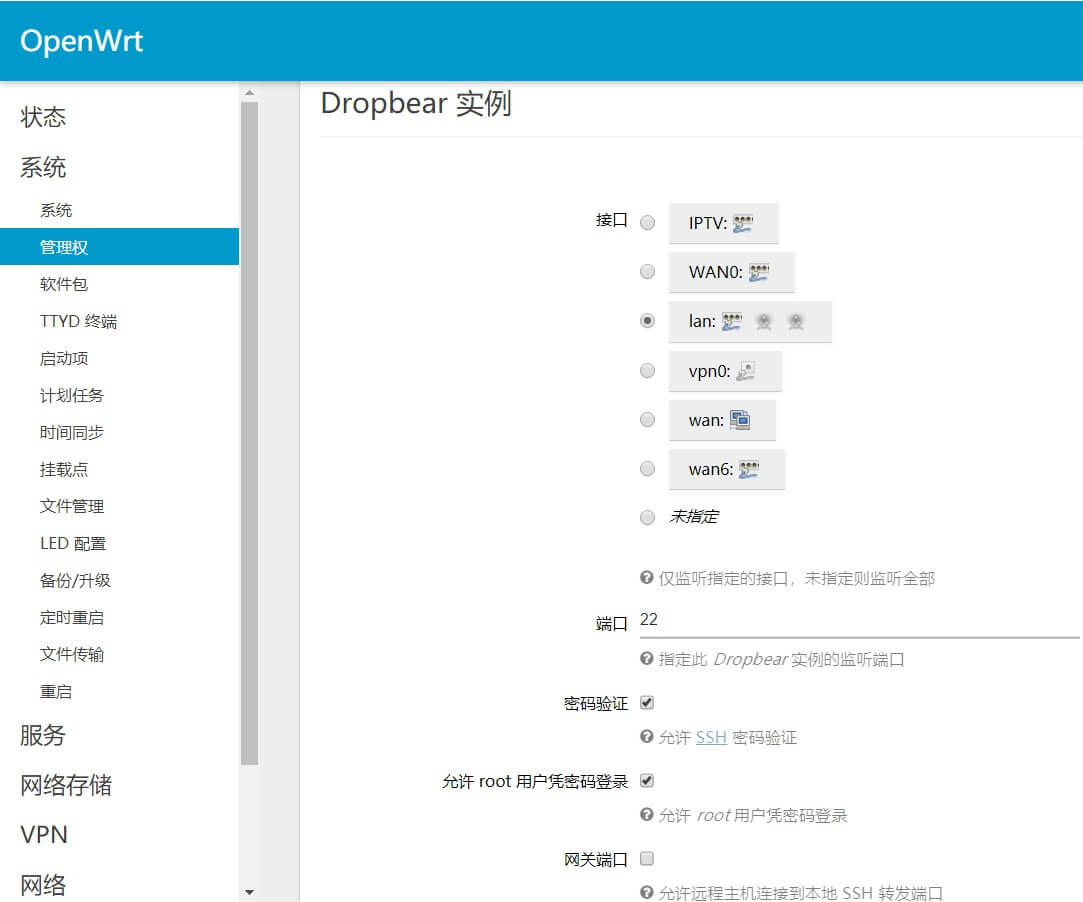

修改配置文件时需要使用 SSH 连接到路由器进行修改，进入路由器设置 – 系统 – 管理权，在接口 lan 下设置端口为 22，同时打开 密码验证和允许 root 用户凭密码登录。

下载 Xshell https://www.netsarang.com/zh/free-for-home-school/ ，官网提供了免费的供家庭和学校使用的版本，足够本次教程所用。

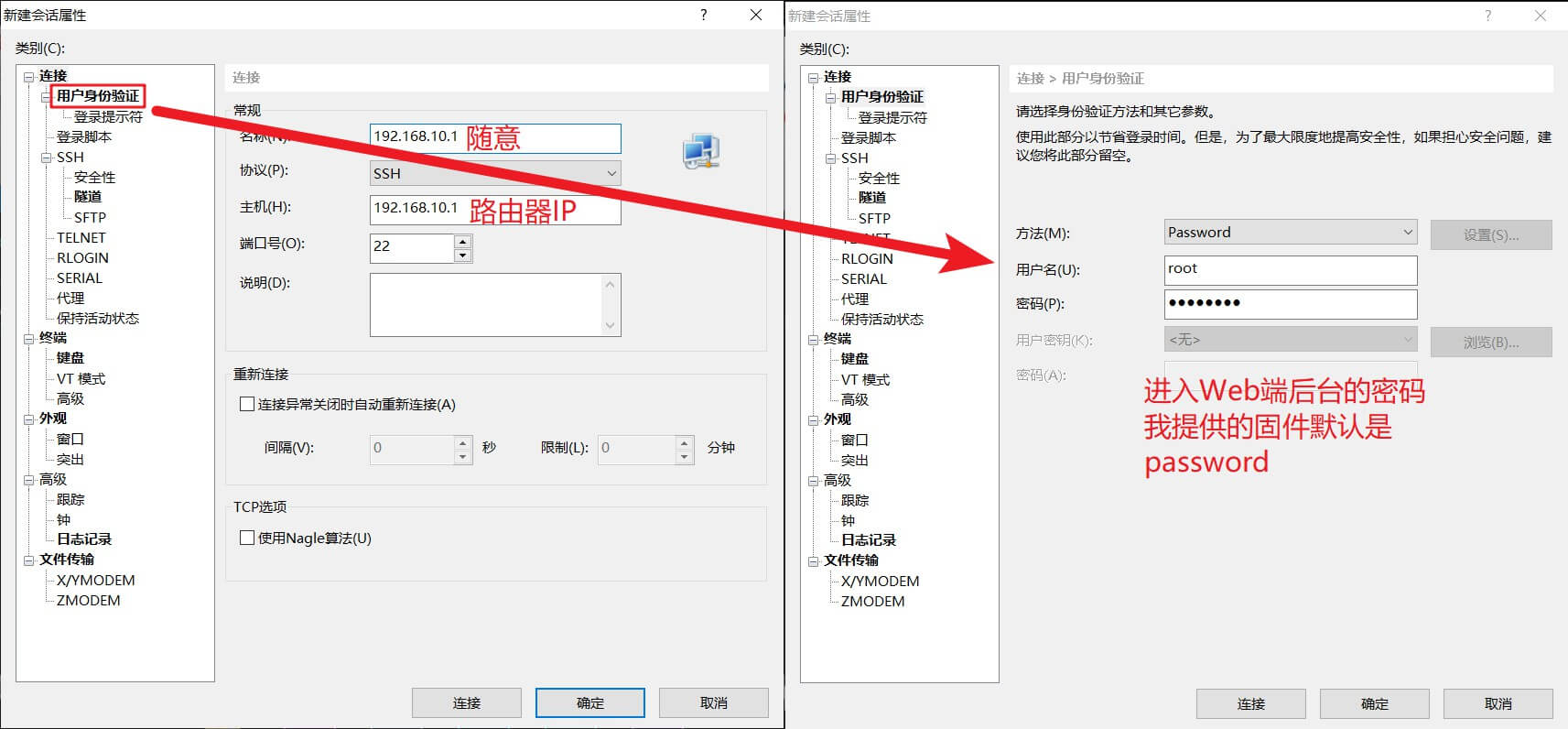

新建连接，名称随意，主机填上路由器的 IP。点击左侧连接中的用户身份验证，将方法设置为 Password 用户名为 root 密码则为登录 Web 端后台时的密码，我提供的固件默认是

password

。

安装 igmpproxy 和 udpxy

如果你的路由器使用的我提供的固件则无需安装，因为固件是自带该软件包的。

我建议在安装之前，在 Web 端后台的系统 – 备份/升级 中备份当前配置文件。因为我尝试了多个固件，在安装了 udpxy 后 Web 端就会无法正常使用，有很多报错。只有恢复到出厂设置才恢复正常。最后找到了一个自带 udpxy 的固件才解决我的问题。

使用 Xshell 连接到路由器后执行以下命令。

1

opkg update && opkg install igmpproxy udpxy luci-app-udpxy

opkg update

 是用来更新软件列表的，因为大陆对 OpenWrt 软件源地址连通性不佳，所以可能需要等很久或者是多次尝试。

查看命令返回的结果或查看系统 – 软件包中的已安装软件包中是否存在

igmpproxy

udpxy

luci-app-udpxy

 来判断是否安装成功。

配置 igmpproxy

关于 igmpproxy 它主要是将所有来自 lan 的 IGMP 数据都传到 IPTV 接口去，为了防止组播的 udp 数据在 lan 里面乱串，影响网络效率。但是我这里在 lan 里面是无法播放

igmp://

 地址的数据的，我也不清楚是什么情况。而且据恩山网友测试，OpenWrt 的 igmpproxy 是失效的，如果有人在 lan 里面观看组播地址视频或者是使用 IPTV 盒子，都会导致局域网内的组播风暴，会导致网络堵塞。所以主要是后面的 udpxy 在起作用。

执行以下命令，一定要复制全一起粘贴进去然后再回车执行。

123456789101112

echo "config igmpproxy	option quickleave 1config phyint	option network IPTV	option direction upstream	list altnet 0.0.0.0/0config phyint	option network lan	option zone lan	option direction downstream" > /etc/config/igmpproxy

配置 udpxy

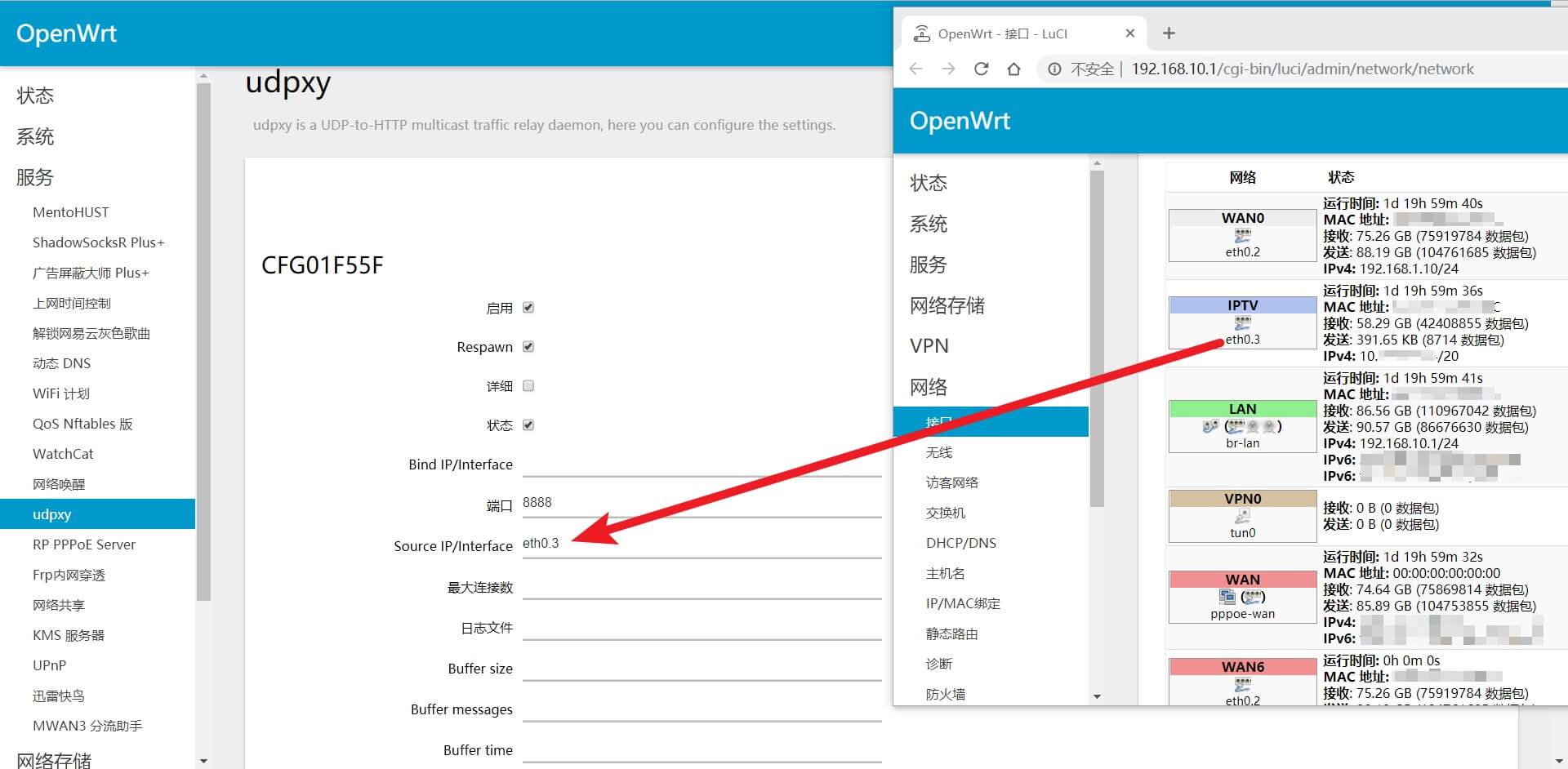

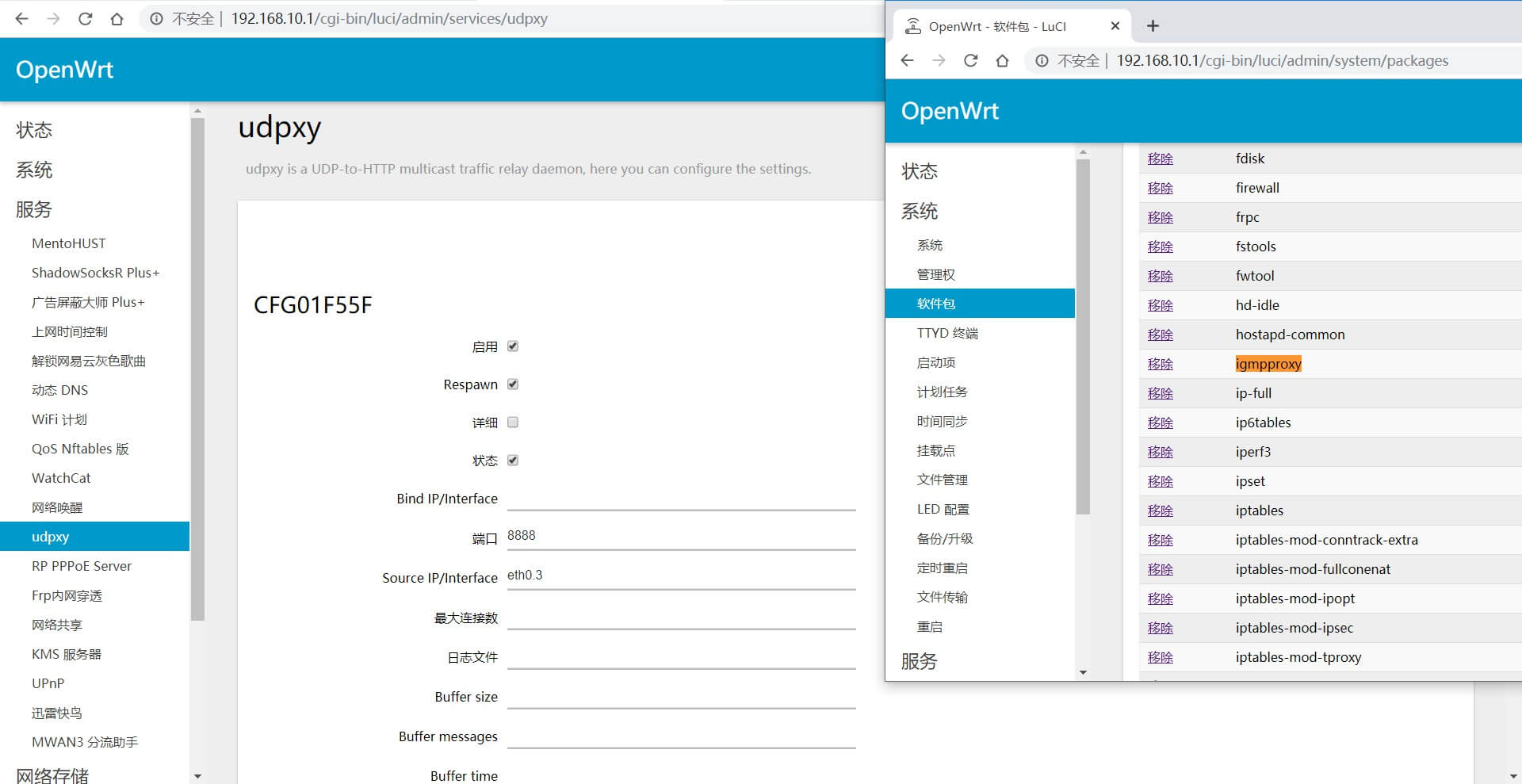

在路由器 Web 端设置 – 服务 – udpxy 中，勾选启动、Respawn、状态。将端口设置为

8888

，将 Source IP/Interface 设置为 IPTV 接口的 ifname，也就是在路由器 Web 端设置 – 网络 – 接口 中 IPTV 接口图标下方的小字。在我这里为

eth0.3

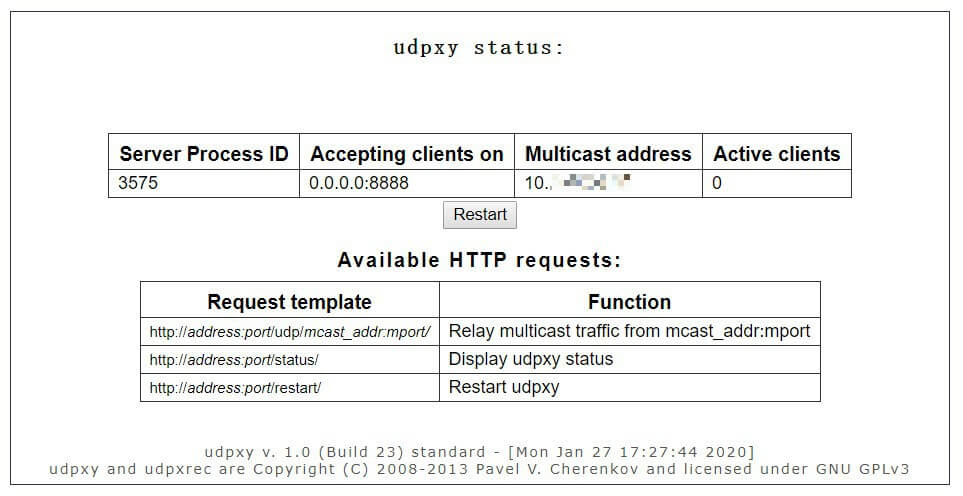

保存并应用后，打开 http://路由器IP:8888/status 查看 udpxy 运行是否正常。当你在播放视频的时候，这个页面也会显示正在播放客户端的 IP 与它的实时流量。

然后你就可以在 PotPlayer 和 VLC media player 播放之前处理好的连接了，可以直接打开 M3U8 播放列表，也可以播放一个单独的地址。

例如你获取的地址为

igmp://239.93.22.6:6666

那么使用 udpxy 转换后的地址为

http://192.168.10.1:8888/udp/239.93.22.6:6666

如果你仍然无法播放，请将下面的防火墙规则添加进

/etc/config/firewall

如果你会使用 vim 那么直接在 Xshell 里面修改即可，如果你不会可以在 Xshell 窗口中点击 新建文本传输（Ctrl+Alt+F），将该文本下载到本地使用 notepad++ 进行修改，再上传上去。请注意你的防火墙配置可能已经存在，请你仔细的排查每一个设置项。

12345678910111213141516171819202122

config rule        option name 'Allow-IGMP'        option target 'ACCEPT'        option family 'ipv4'        option src 'iptv'        option proto 'IGMP'config rule        option name 'Allow-UDP-udpxy'        option target 'ACCEPT'        option src 'iptv'        option proto 'udp'        option dest_ip '224.0.0.0/4'config rule        option name 'Allow-UDP-igmpproxy'        option target 'ACCEPT'        option family 'ipv4'        option src 'iptv'        option proto 'udp'        option dest 'lan'        option dest_ip '224.0.0.0/4'

如何在外播放家中 IPTV 源

首先需要公网 IP，你可以在 在路由器 Web 端设置 – 网络 – 接口中，查看 WAN 获得的 IP 是否与你在 https://ip.sb/ 看到的 IP 一致。如果不一致的话，可以向电信人工客服反映「我需要公网 IP」即可。

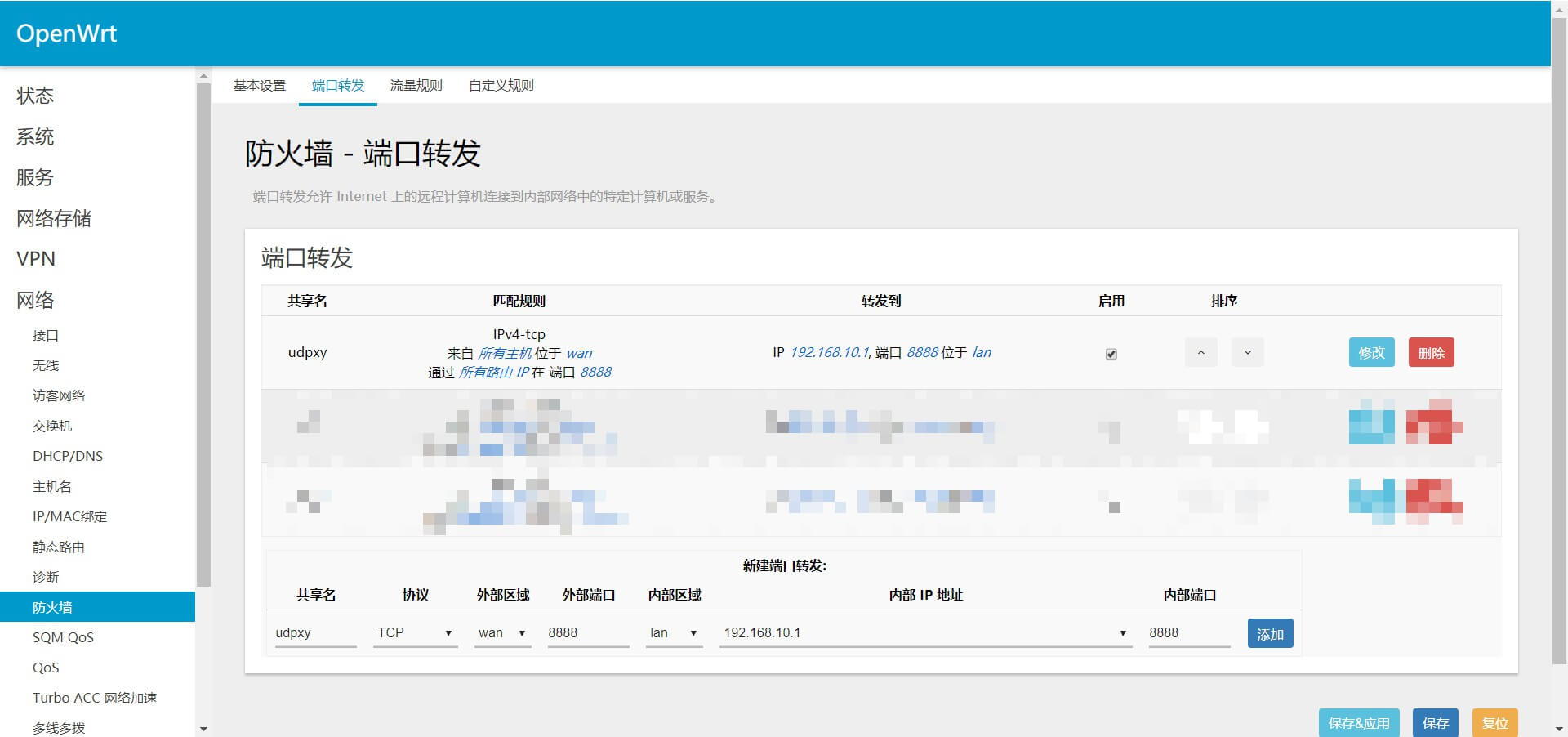

在路由器 Web 端设置 – 网络 – 防火墙 – 端口转发 中，添加协议为 tcp，外部区域为 wan，外部端口为 8888，内部 IP 地址为 192.168.10.1，内部端口为 8888 的规则即可。

那么你在外要播放的话，只需要把路由器的 IP 地址换为你的公网 IP 即可。

例如你的本地播放地址为

http://192.168.10.1:8888/udp/239.93.22.6:6666

那么当你的公网 IP 为

125.60.90.40

 时

你的互联网播放地址则为

http://125.60.90.40:8888/udp/239.93.22.6:6666

因为公网 IP 都在变，你可以使用 DDNS 也就是 动态 DNS 使用域名来防火，你可以使用路由器内自带的服务商。如果你和我一样将域名放置于 DNSPod 管理，也可以使用我制作的 DdnsWithDnspod 使用一个子域名来专供 IPTV 的播放。

结语

首先非常感谢各位前辈，我也是通过阅读现有的教程总结出来的。本文用了接近 5000 字，详细的介绍了有关 IPTV 与互联网的融合，希望能够对需要的朋友有帮助。因为本人能力有限，文中难免有一些问题也希望有发现的朋友能够及时的指出，我将感激不尽。
