OpenWrt扩容overlay并开启swap的教程

文章目录[隐藏]

什么是overlay
命令行工具

什么是overlay

Squashfs（.sfs）是一套供Linux核心使用的GPL开源只读压缩文件系统。Squashfs能够为文件系统内的文件、inode及目录结构进行压缩。
Squashfs的设计是专门为一般的只读文件系统的使用而设计，它可应用于数据备份，或是系统资源紧张的电脑上使用。
OpenWRT 一般使用的文件系统是 SquashFS ，建议下载固件的时候也下载这种固件。
这个文件系统的特点就是：只读、压缩。
一个只读的文件系统，是怎么做到保存设置和安装软件的呢？用/overlay分区。固件中已经写入了有个/overlay分区，但它的指向可以更改。

虽然原来的文件不能修改，但我们把修改的部分放在 overlay 分区上，然后映射到原来的位置，读取的时候就可以读到我们修改过的文件了。当系统故障，reset的时候，把固件中配置文件拷贝到overlay层，就恢复到最初设置了。
由于/overlay本身的指向配置也在overlay层，所以可以新建一个更大的分区，然后把overlay指向这个新分区，就相当于把overlay扩容了。这个可能有点绕。

命令行工具

lsblk
blkid
fdisk
mkswap
swapon
其实还有一些查看挂载点的命令：比如df，mount -l，查看/etc/mtab文件内容，后两者是结果是一样。
首先lsblk是列出block。结果如下：

root@OpenWrt:~# lsblk
NAME   MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
loop0    7:0    0 41.8M  0 loop /mnt/loop0
sda      8:0    1  3.8G  0 disk
├─sda1   8:1    1   16M  0 part /mnt/sda1
└─sda2   8:2    1  160M  0 part /rom

这是一个U盘做的软路由，只有4G。但可以分出其他几个区。一个用来扩容overlay，剩下当swap，准备安装transmission和docker、samba。挂载一个硬盘做网络共享。
增加分区：fdisk命令。这个命令需要参数，是一个硬盘设备，比如/dev/sda。然后就进入fdisk程序中的命令，直到退出fdisk。这和其他命令不同。

root@OpenWrt:~#  fdisk /dev/sda

Welcome to fdisk (util-linux 2.33).
Changes will remain in memory only, until you decide to write them.
Be careful before using the write command.

Command (m for help): m

Help:

  DOS (MBR)
   a   toggle a bootable flag
   b   edit nested BSD disklabel
   c   toggle the dos compatibility flag

  Generic
   d   delete a partition
   F   list free unpartitioned space
   l   list known partition types
   n   add a new partition
   p   print the partition table
   t   change a partition type
   v   verify the partition table
   i   print information about a partition

  Misc
   m   print this menu
   u   change display/entry units
   x   extra functionality (experts only)

  Script
   I   load disk layout from sfdisk script file
   O   dump disk layout to sfdisk script file

  Save & Exit
   w   write table to disk and exit
   q   quit without saving changes

  Create a new label
   g   create a new empty GPT partition table
   G   create a new empty SGI (IRIX) partition table
   o   create a new empty DOS partition table
   s   create a new empty Sun partition table

Command (m for help): p
Disk /dev/sda: 3.8 GiB, 4026531840 bytes, 7864320 sectors
Disk model: ProductCode
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: dos
Disk identifier: 0xd56b2d42

Device     Boot Start    End Sectors  Size Id Type
/dev/sda1  *      512  33279   32768   16M 83 Linux
/dev/sda2       33792 361471  327680  160M 83 Linux

Command (m for help): n
Partition type
   p   primary (2 primary, 0 extended, 2 free)
   e   extended (container for logical partitions)
Select (default p): 2
Value out of range.
   p   primary (2 primary, 0 extended, 2 free)
   e   extended (container for logical partitions)
Select (default p): p
Partition number (3,4, default 3): 3
First sector (33280-7864319, default 362496):
Last sector, +/-sectors or +/-size{K,M,G,T,P} (362496-7864319, default 7864319): +1G

Created a new partition 3 of type 'Linux' and of size 1 GiB.

Command (m for help): p
Disk /dev/sda: 3.8 GiB, 4026531840 bytes, 7864320 sectors
Disk model: ProductCode
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: dos
Disk identifier: 0xd56b2d42

Device     Boot  Start     End Sectors  Size Id Type
/dev/sda1  *       512   33279   32768   16M 83 Linux
/dev/sda2        33792  361471  327680  160M 83 Linux
/dev/sda3       362496 2459647 2097152    1G 83 Linux

Command (m for help): n
Partition type
   p   primary (3 primary, 0 extended, 1 free)
   e   extended (container for logical partitions)
Select (default e): p

Selected partition 4
First sector (33280-7864319, default 2459648):
Last sector, +/-sectors or +/-size{K,M,G,T,P} (2459648-7864319, default 7864319):

Created a new partition 4 of type 'Linux' and of size 2.6 GiB.

Command (m for help): p
Disk /dev/sda: 3.8 GiB, 4026531840 bytes, 7864320 sectors
Disk model: ProductCode
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: dos
Disk identifier: 0xd56b2d42

Device     Boot   Start     End Sectors  Size Id Type
/dev/sda1  *        512   33279   32768   16M 83 Linux
/dev/sda2         33792  361471  327680  160M 83 Linux
/dev/sda3        362496 2459647 2097152    1G 83 Linux
/dev/sda4       2459648 7864319 5404672  2.6G 83 Linux

Command (m for help): w
The partition table has been altered.
Syncing disks.
这时分区就都完成了，并且写入分区表了。

然后将新加的分区/dev/sda3和/dev/sda4格式化。

将sda3格式化为ext4，将sda4格式化为swap，并打开swap。
root@OpenWrt:~# mkfs.ext4 /dev/sda3
mke2fs 1.44.3 (10-July-2018)
Creating filesystem with 262144 4k blocks and 65536 inodes
Filesystem UUID: 13105391-0ee0-43e9-b6d9-c2d75053b951
Superblock backups stored on blocks:
        32768, 98304, 163840, 229376

Allocating group tables: done
Writing inode tables: done
Creating journal (8192 blocks): done
Writing superblocks and filesystem accounting information: done

root@OpenWrt:~# mkswap /dev/sda4
Setting up swapspace version 1, size = 2767187968 bytes
root@OpenWrt:~# swapon /dev/sda4
重启reboot。
下一步需要将/overlay中内容拷贝到sda3中。但不能直接用/dev/sda3来拷贝，这只是一个硬盘设备文件，不是文件系统。所以需要将其挂载到某个目录下面，通常挂载的时候会要求标识文件系统，这样把一个设备挂载在文件系统下面，同时标识了该文件系统，这样整个系统就能看到里面的文件了。

/dev/sda3挂载到一个目录，之前可以df -h命令查看一下，原来都挂载在什么地方。看到原来都在/mnt下面。

mount -t ext4 /dev/sda3 /mnt/sda3

如果没有/mnt/sda3，可以使用mkdir /mnt/sda3创建。

然后看看loop0指向的是哪个目录，发现overlay在rom中，
root@OpenWrt:/# df -h
Filesystem                Size      Used Available Use% Mounted on
/dev/root               118.3M    118.3M         0 100% /rom
tmpfs                   487.3M      1.9M    485.4M   0% /tmp
/dev/loop0               36.4M      1.9M     31.6M   6% /rom/overlay
overlayfs:/overlay       36.4M      1.9M     31.6M   6% /
/dev/sda1                15.7M      3.7M     11.7M  24% /boot
/dev/sda1                15.7M      3.7M     11.7M  24% /boot
tmpfs                   512.0K         0    512.0K   0% /dev
cgroup                  487.3M         0    487.3M   0% /sys/fs/cgroup
overlayfs:/overlay       36.4M      1.9M     31.6M   6% /opt/docker
/dev/loop0               36.4M      1.9M     31.6M   6% /mnt/loop0
/dev/sda1                15.7M      3.7M     11.7M  24% /mnt/sda1
/dev/sda3               975.9M      2.5M    906.2M   0% /mnt/sda3

然后把overlay的内容全部拷贝到sda3
root@OpenWrt:/rom/overlay# cp -r /rom/overlay/* /mnt/sda3

然后umount /dev/sda3 。再用df -h看看挂载点，就没有/mnt/sda3

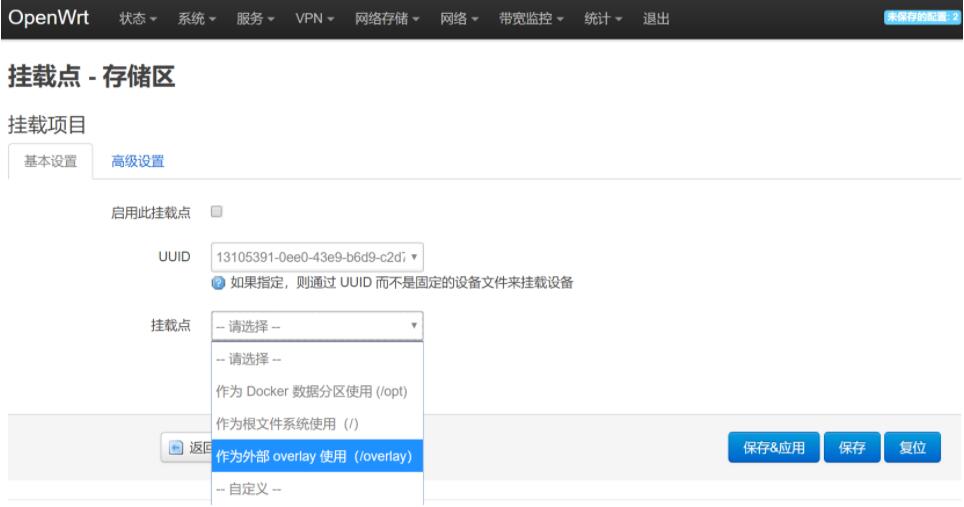

退出shell。来到路由器web界面：【系统】-【挂载点】-【添加】进入下面界面。选择1G的那块盘，挂载成overlay。这就扩容了。
