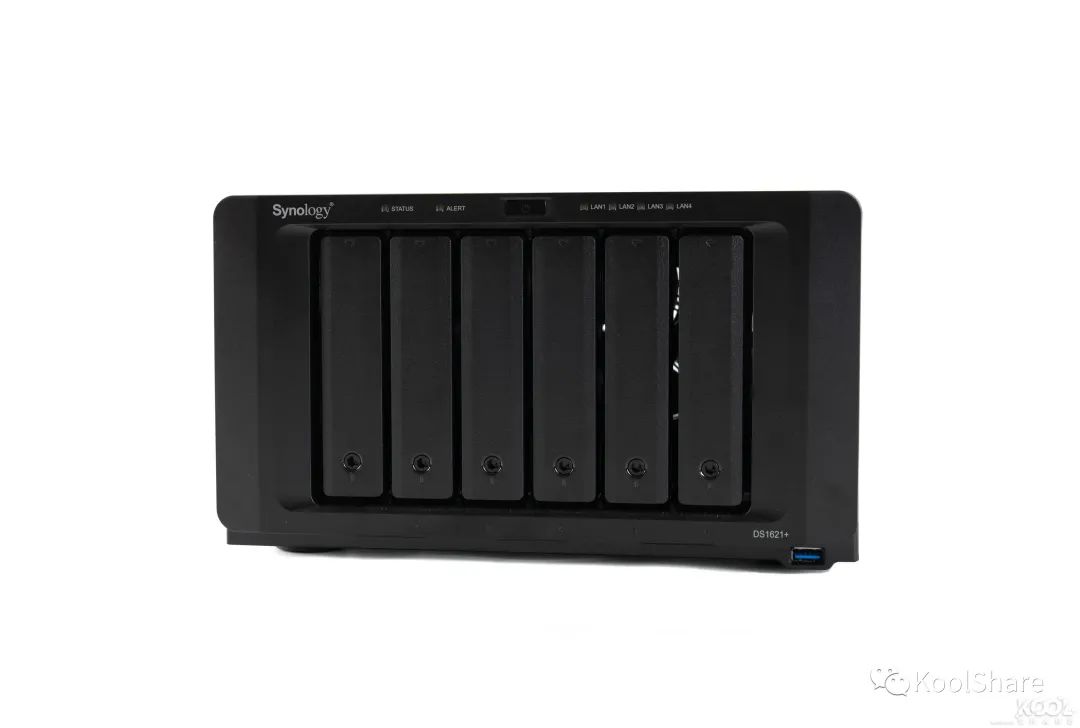

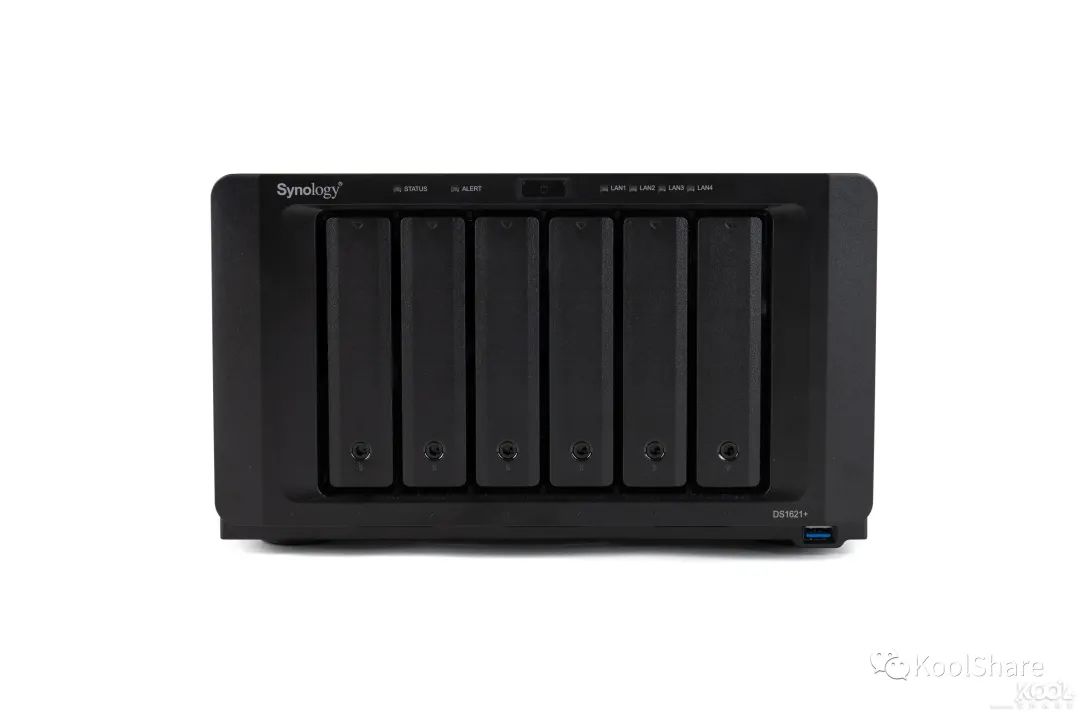

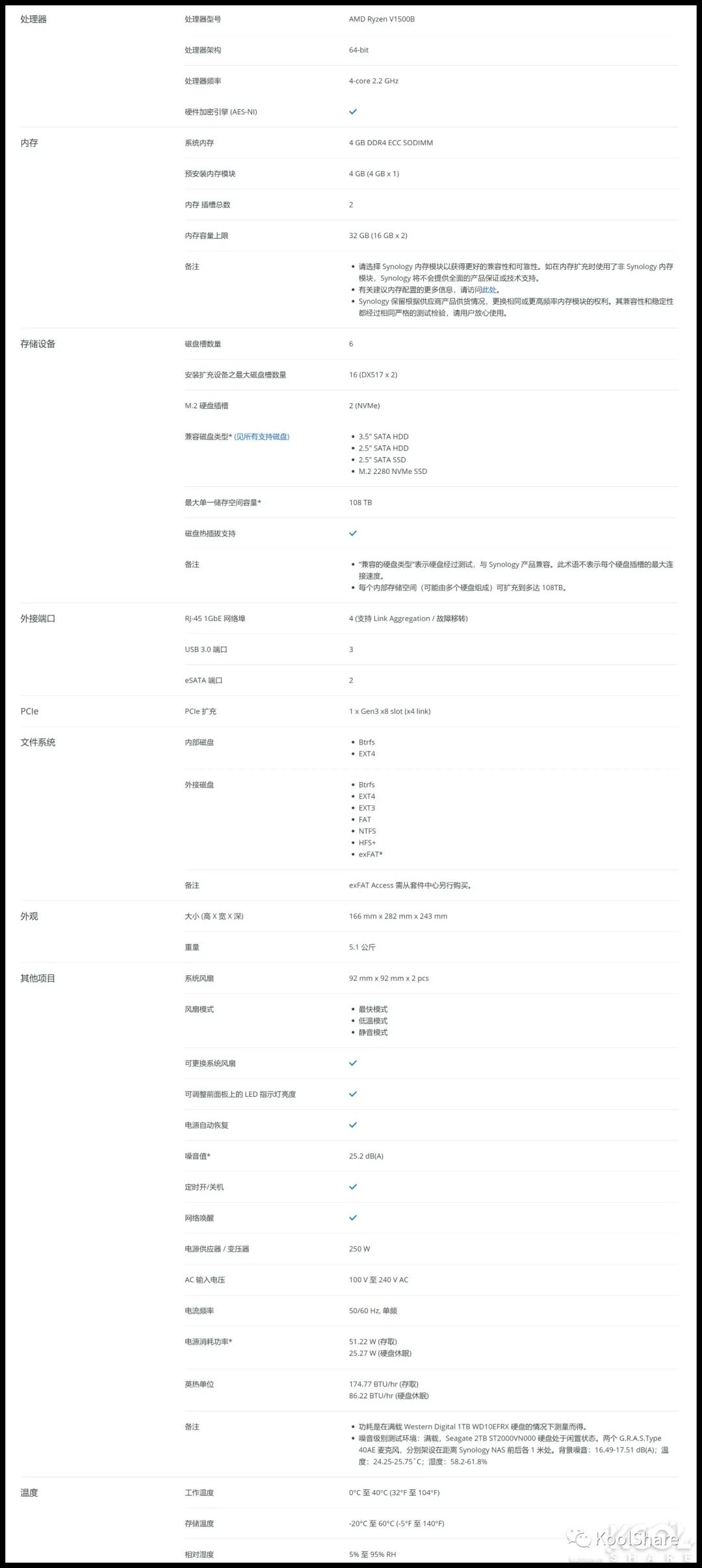

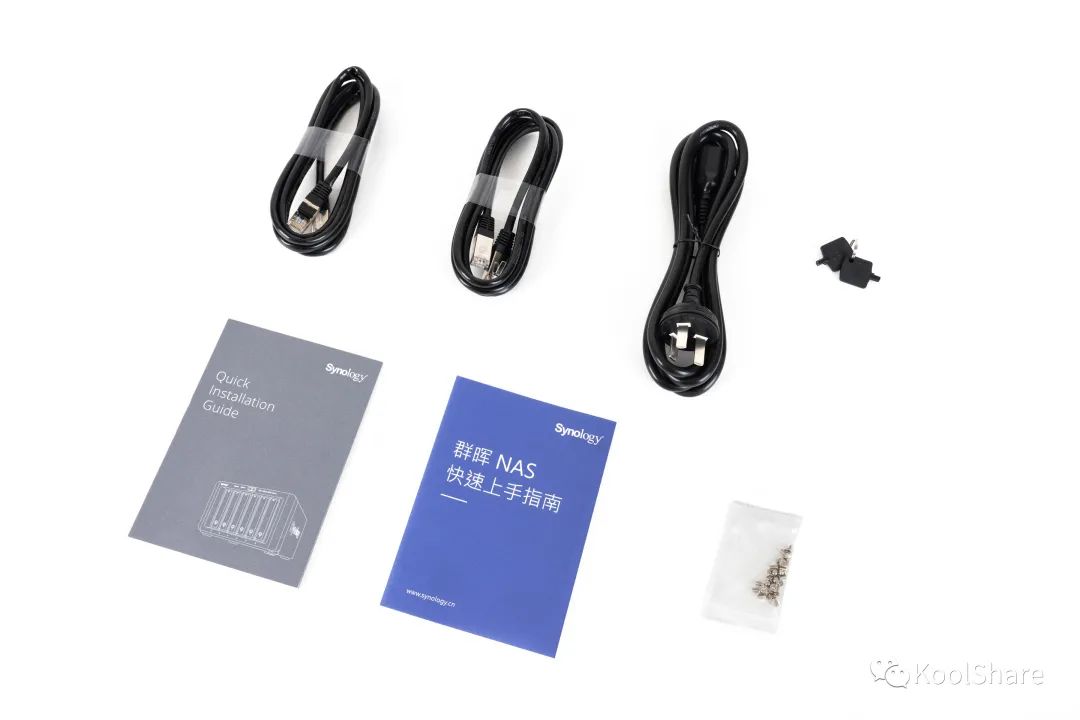

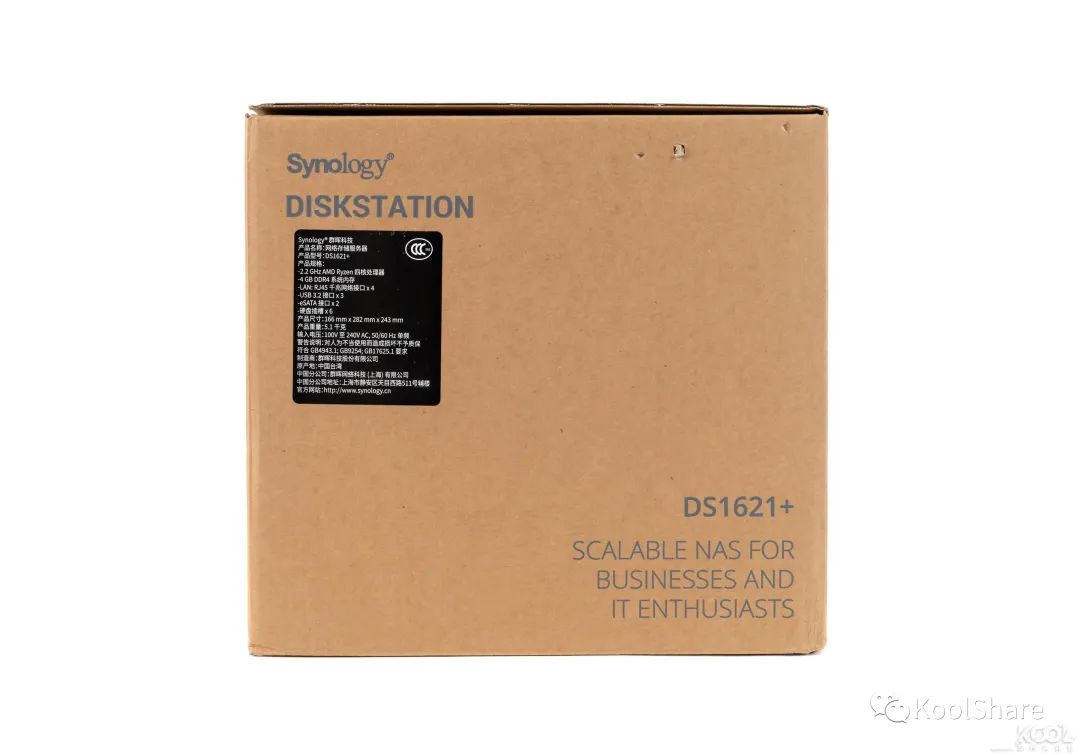

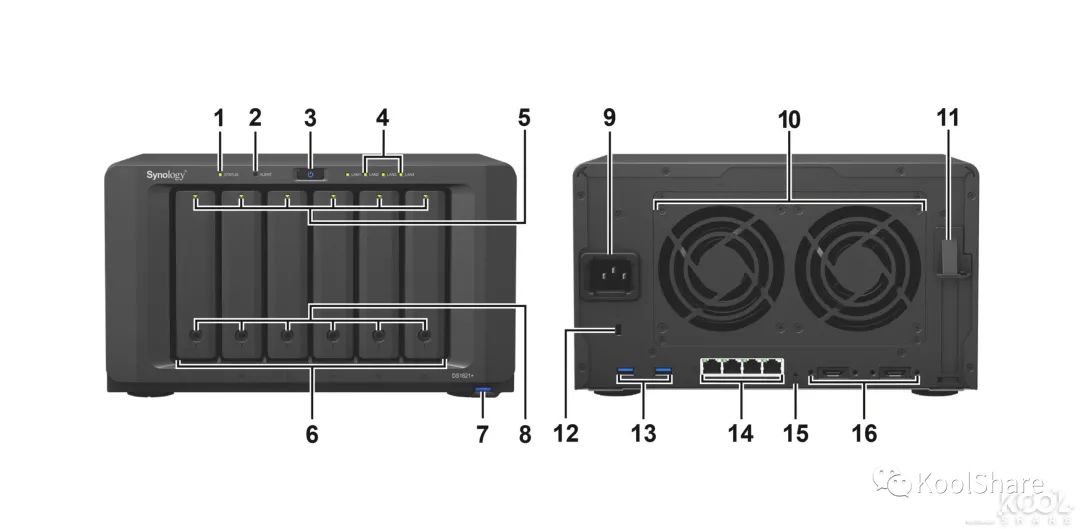

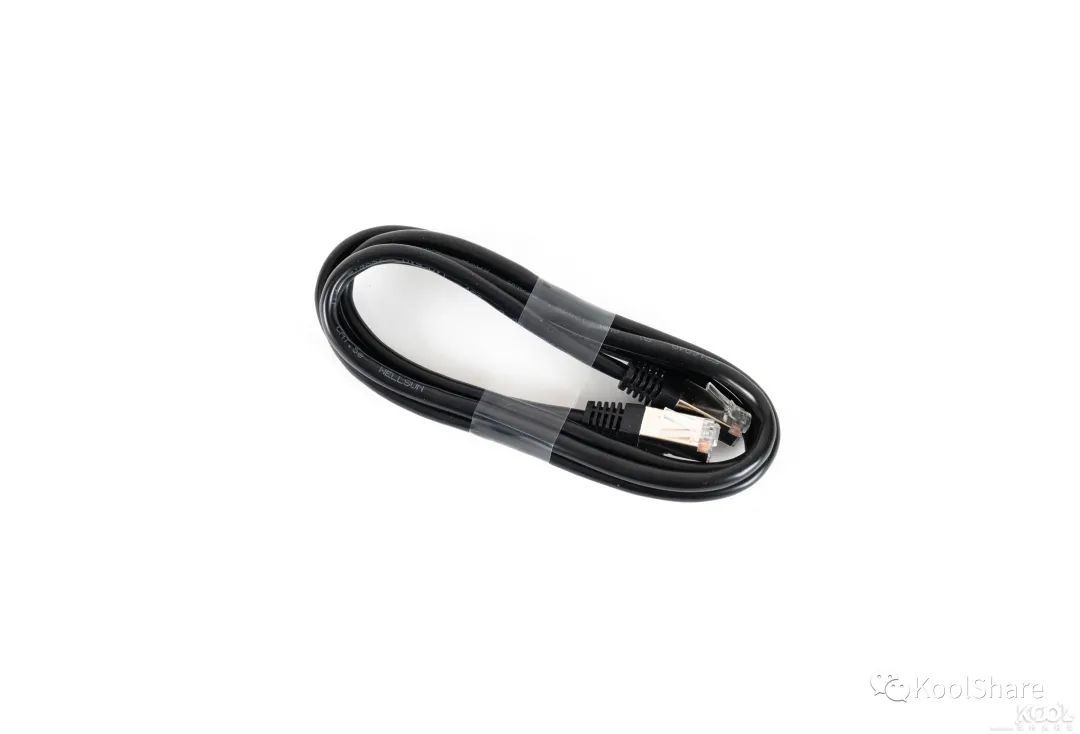

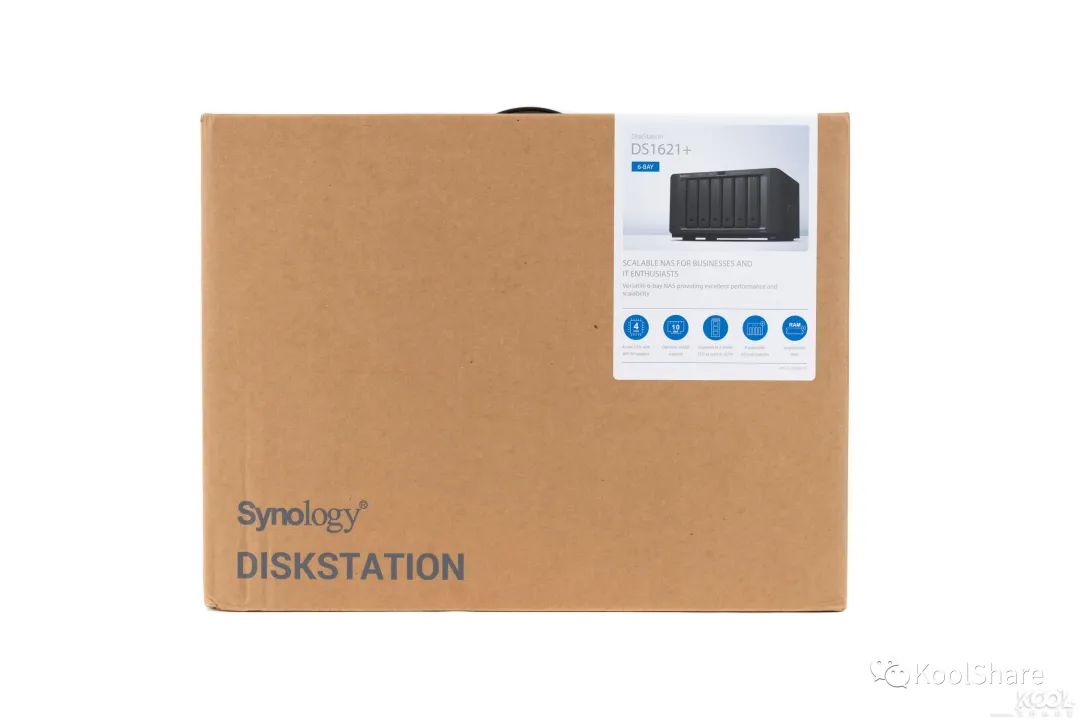

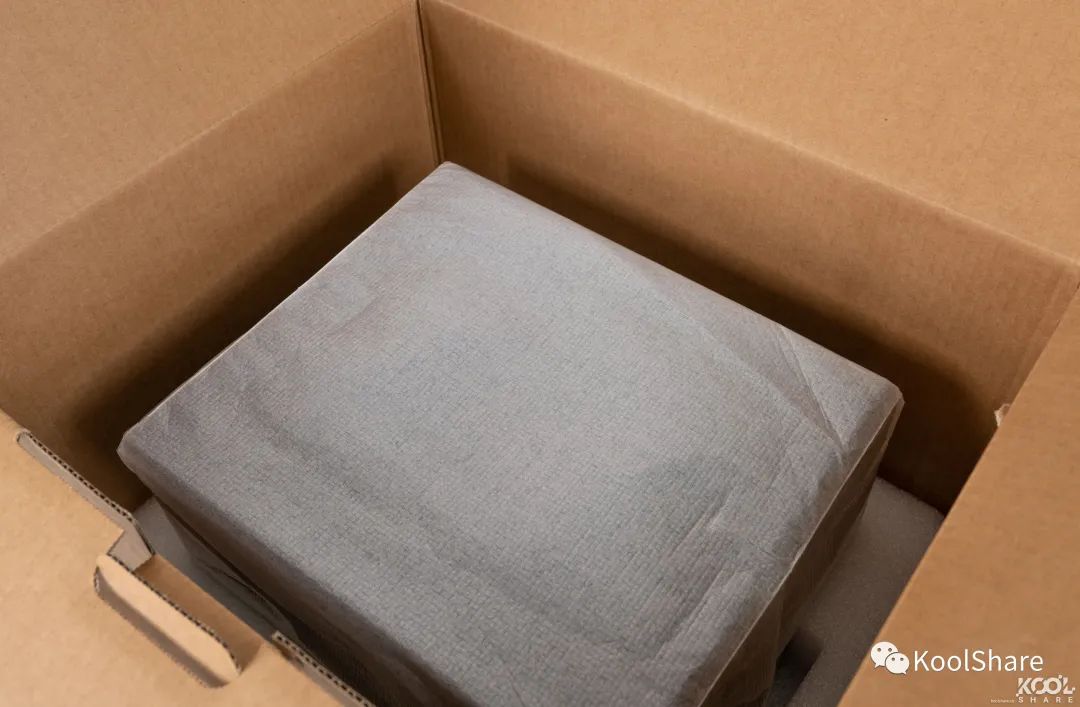

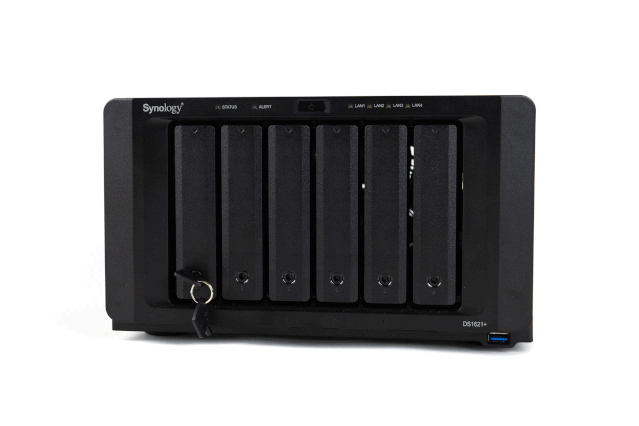

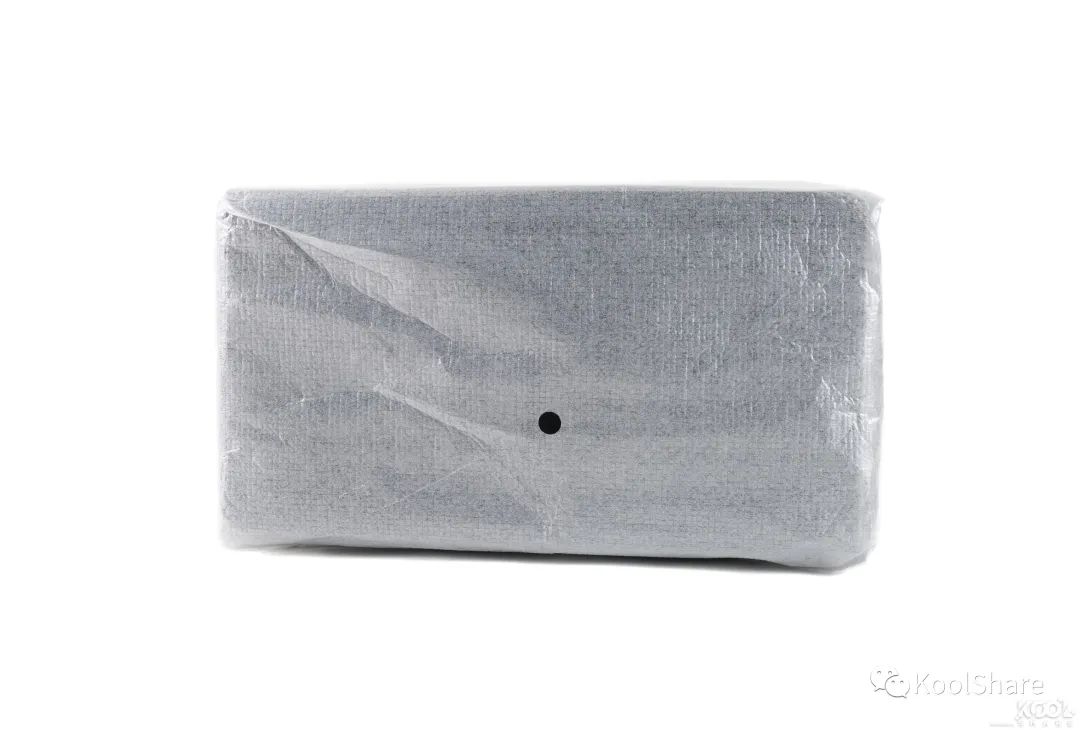

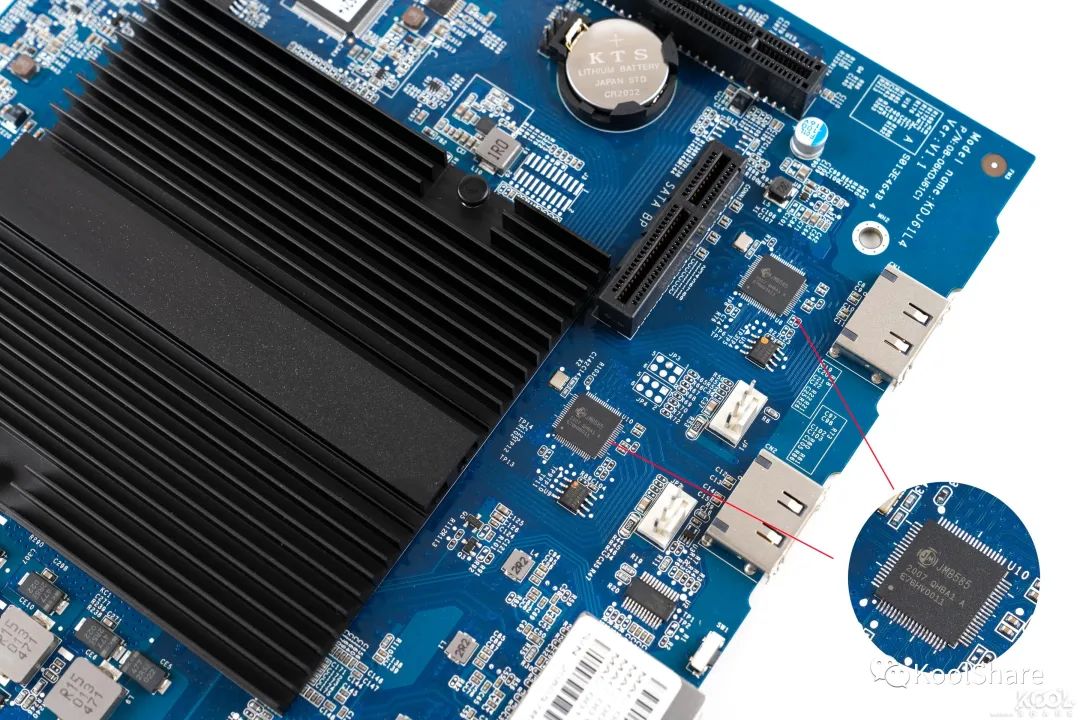

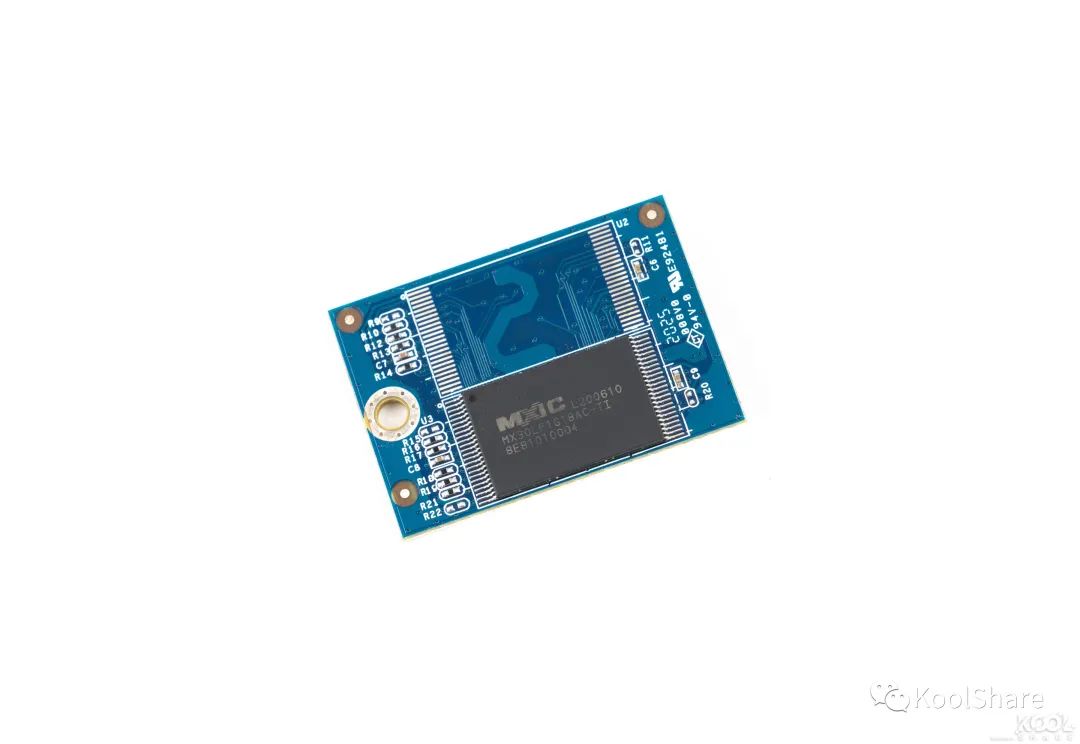

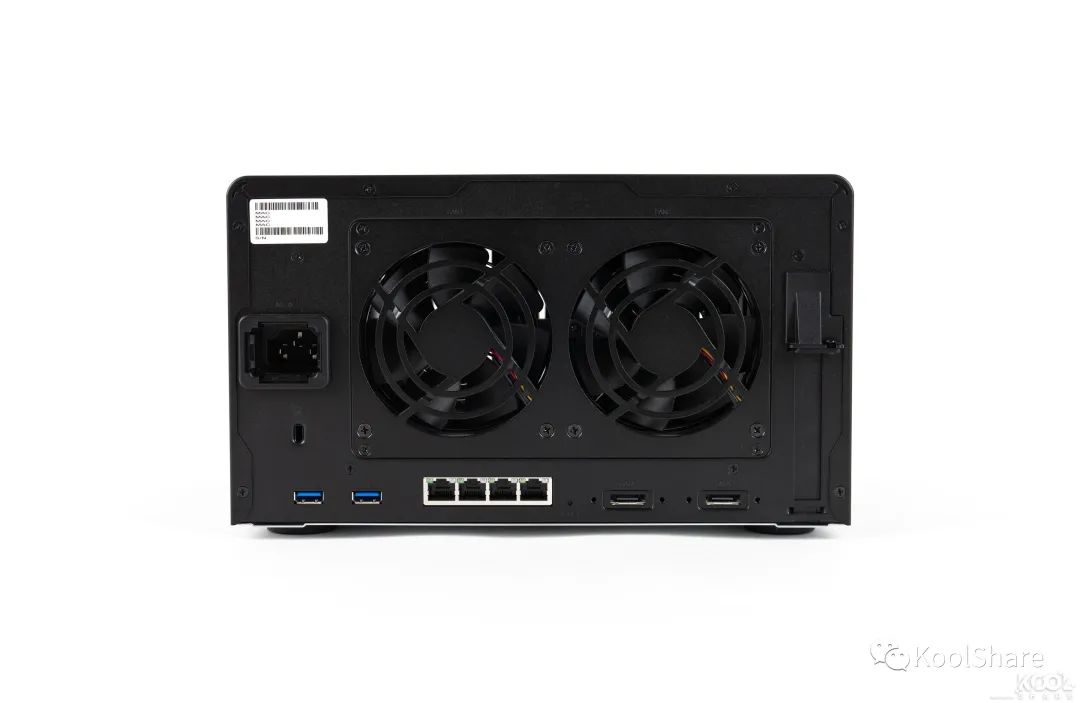

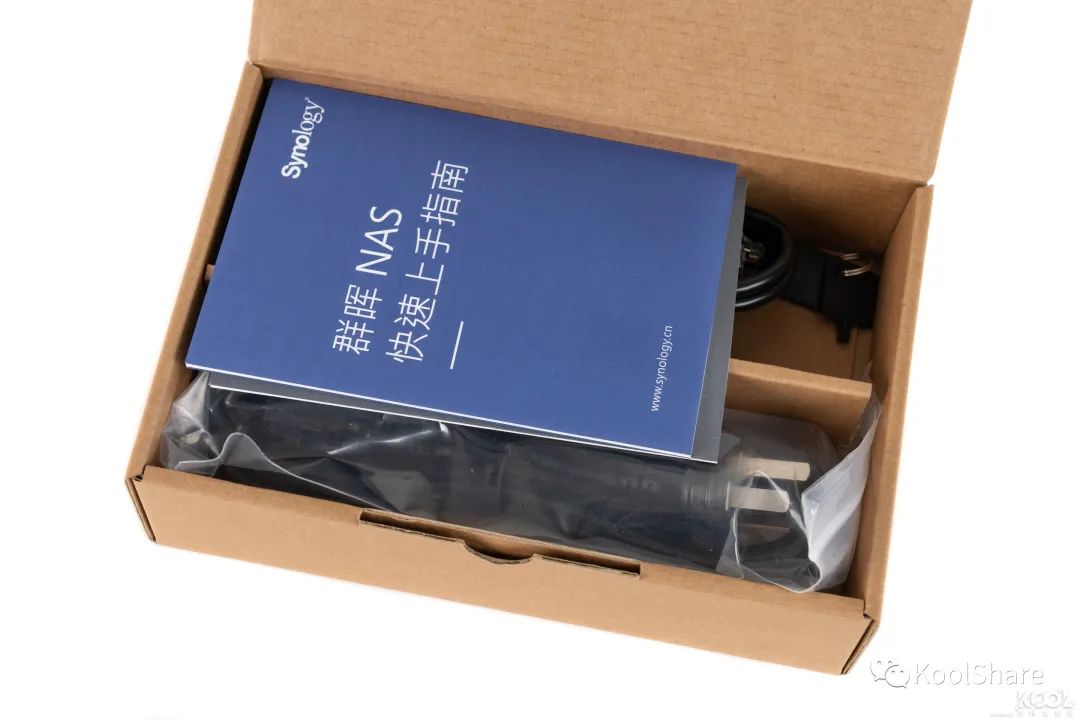

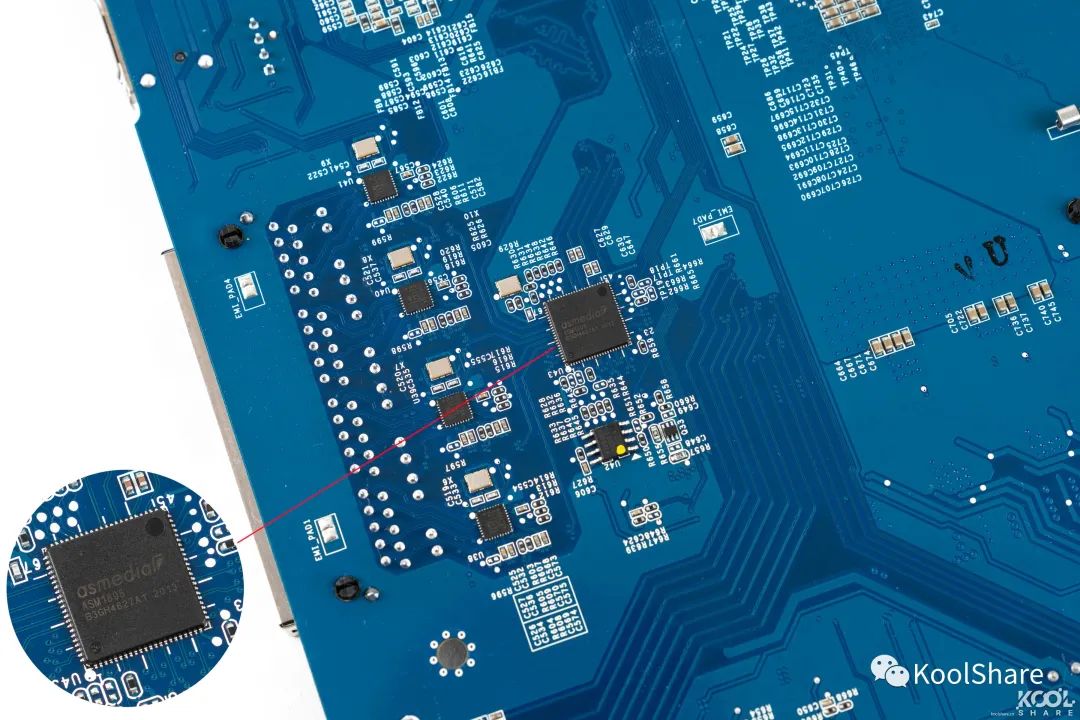

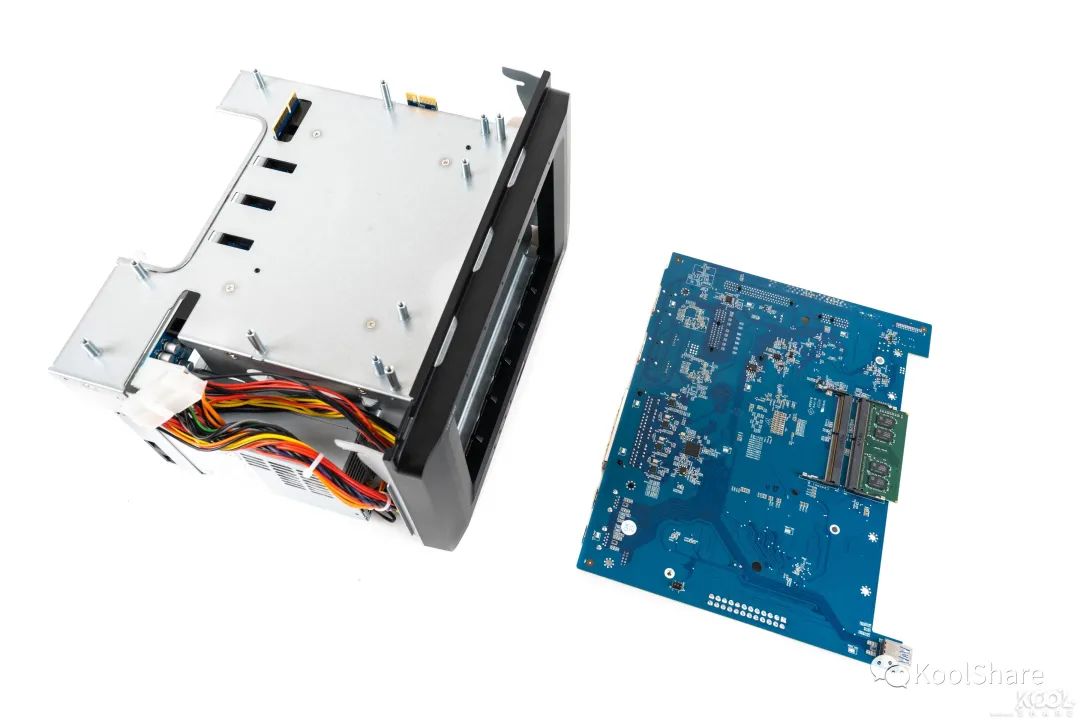

前言今天来到Koolshare评测室的是群晖的DS1621+，这是一款带PCIe插槽，拥有强大性能的桌面级6盘位网络存储数据中心，专为存储与保护数据资产而设计。对比于DS1618+，DS1621+新增了两个M.2 插槽，CPU由原先的Intel Atom C3538(四核心四线程/主频2.1GHz)升级为AMD Ryzen V1500B(四核心八线程/主频2.2GHz)，性能再次提升，下面为大家带来这款NAS的评测▲本次测试使用的硬盘是SNV3400 SSD和WD40EFRX 4TB HDD。WD40EFRX 4TB属于WD Red Plus系列，采用CMR技术，专为多用户环境和高工作负荷率而设计，NASware 3.0技术，可在多盘位NAS机箱中保持可靠的性能，实现最佳可靠性和系统可扩展性。而Synology SNV3400 NVMe SSD专为在全天候多用户环境中处理严苛的缓存工作负载而设计。其稳定、一致的 I/O 性能可提高系统响应能力，并加快频繁访问数据的处理速度，从而在Synology NAS上提供简化的存储体验，同时尽可能减少服务中断▲产品规格开箱▲DS1621+属于Plus系列，是DS1618+的升级款。采用牛皮纸盒子包装，正面右上角张贴了NAS的型号和规格▲侧面的黑色的标签上阐述了DS1621+的产品规格▲包装盒采用上下层设计，配件盒位于上层正中央▲配件盒中装有电源线、网线、说明书等等▲配件盒中所有附件一览。有RJ-45网线两根、交流电源线一根、硬盘托盘钥匙两把、快速安装手册两本、用于固定2.5寸硬盘的螺丝28颗▲超五类屏蔽网线特写，DS1621+随机附赠了两根超五类屏蔽网线▲下层则是被泡沫袋包裹的DS1621+本体▲最后拿出被泡沫袋包裹的DS1621+本体。DS1621+是一台具备SSD缓存加速功能的高性能NAS外观▲DS1621+的正面。中间是硬盘仓，装有六块托盘锁的硬盘托盘。上侧从左往右分别是状态指示灯，警报指示灯、带LED指示灯的电源开关、网络指示灯。下侧靠右是一个USB3.0接口，可以将外接硬盘或其他USB设备连接到DS1621+▲使用附件中的钥匙旋转托盘锁来锁定硬盘托盘，能保护硬盘工作时不被意外抽出▲DS1621+背面。最上方左侧是一个C14电源插孔，右侧是是两个9cm系统风扇(尺寸92 x 92 x 25mm)。下方是两个eSATA接口(红色)。最下方从左往右分别是两个USB3.0接口(蓝色)、四个千兆LAN口、reset按钮、两个eSATA接口(黑色)。DS1621+还提供了一个半高的PCIe插槽1.状态指示灯
2.警报指示灯
3.电源按钮
4.网络指示灯
5.硬盘状态指示灯
6.硬盘托盘
7.USB 3.0 端口
8.硬盘托盘锁
9.电源端口
10.风扇
11.PCI Express 扩充插槽
12.Kensington 安全插槽
13.USB 3.0 端口
14.LAN 端口
15.RESET 按钮

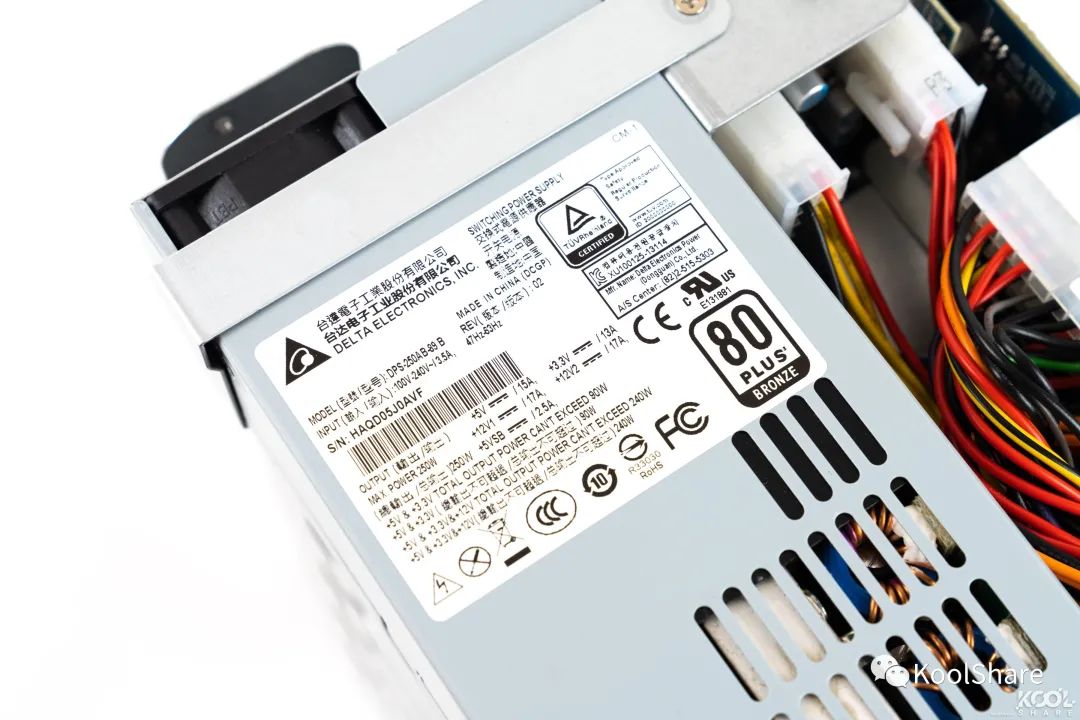

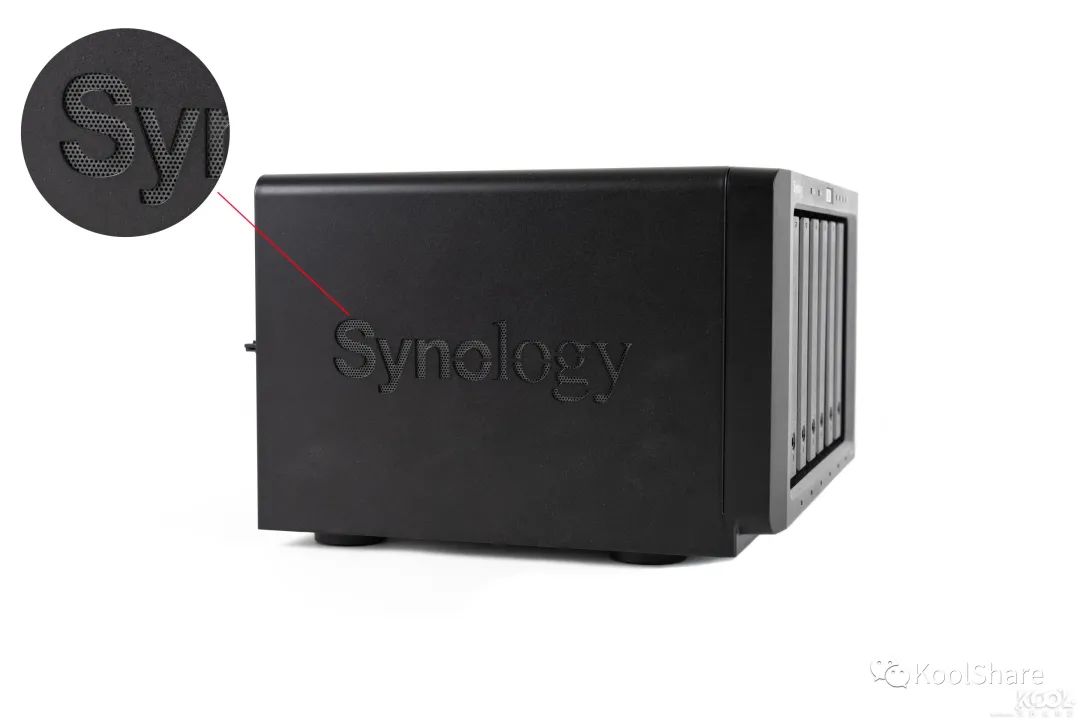

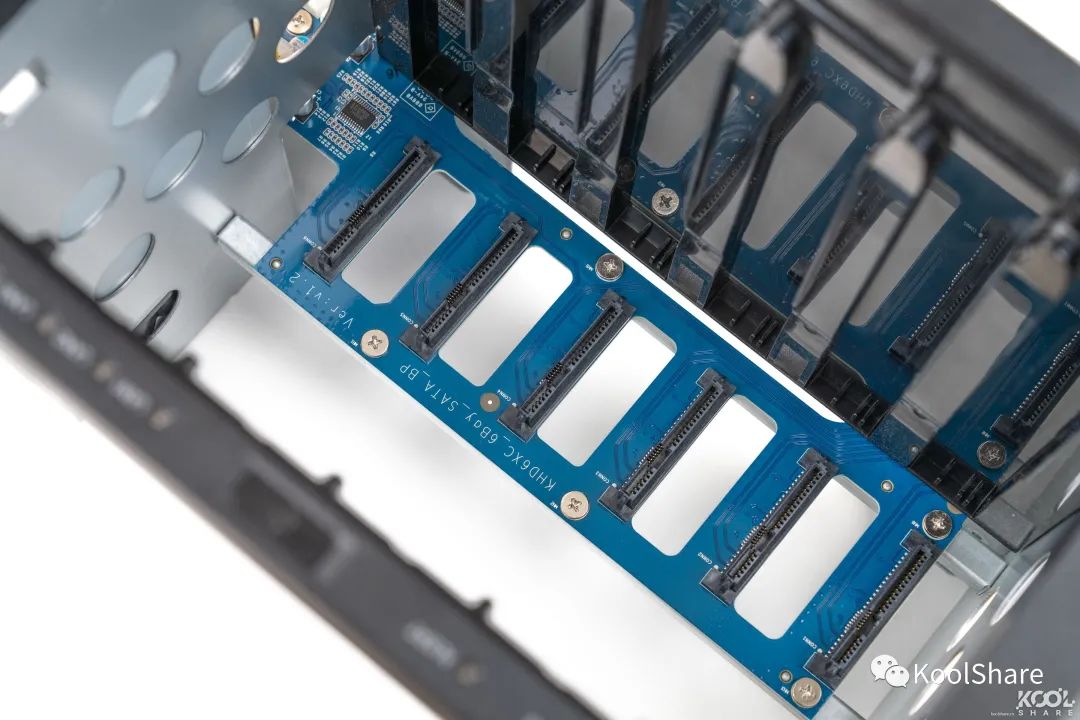

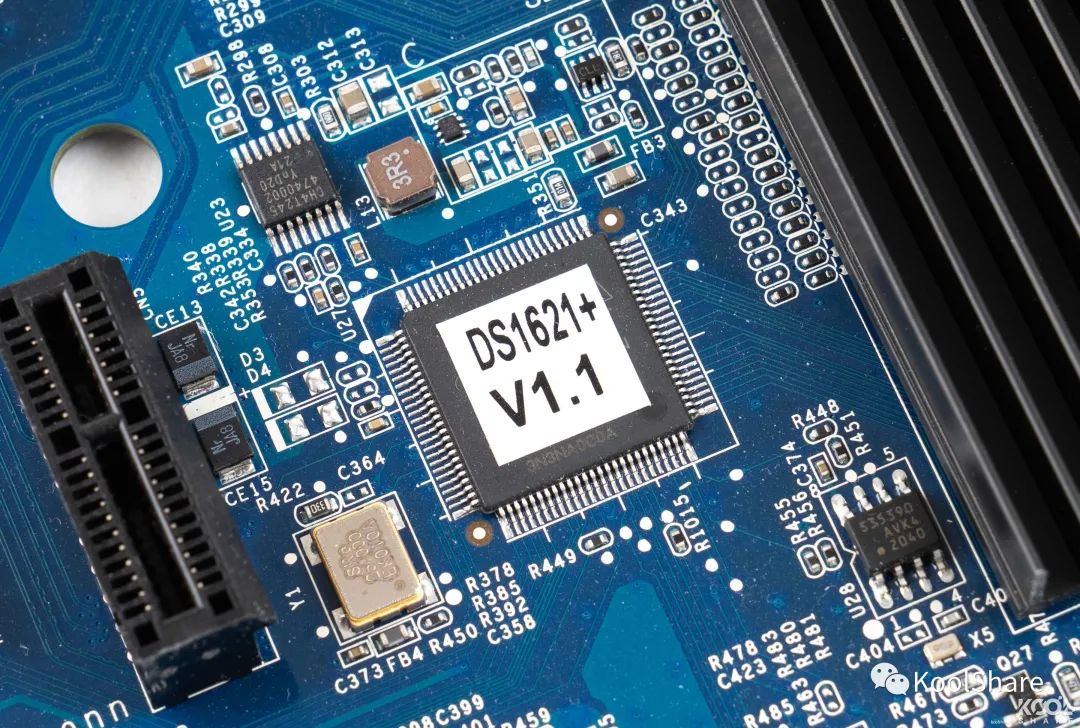

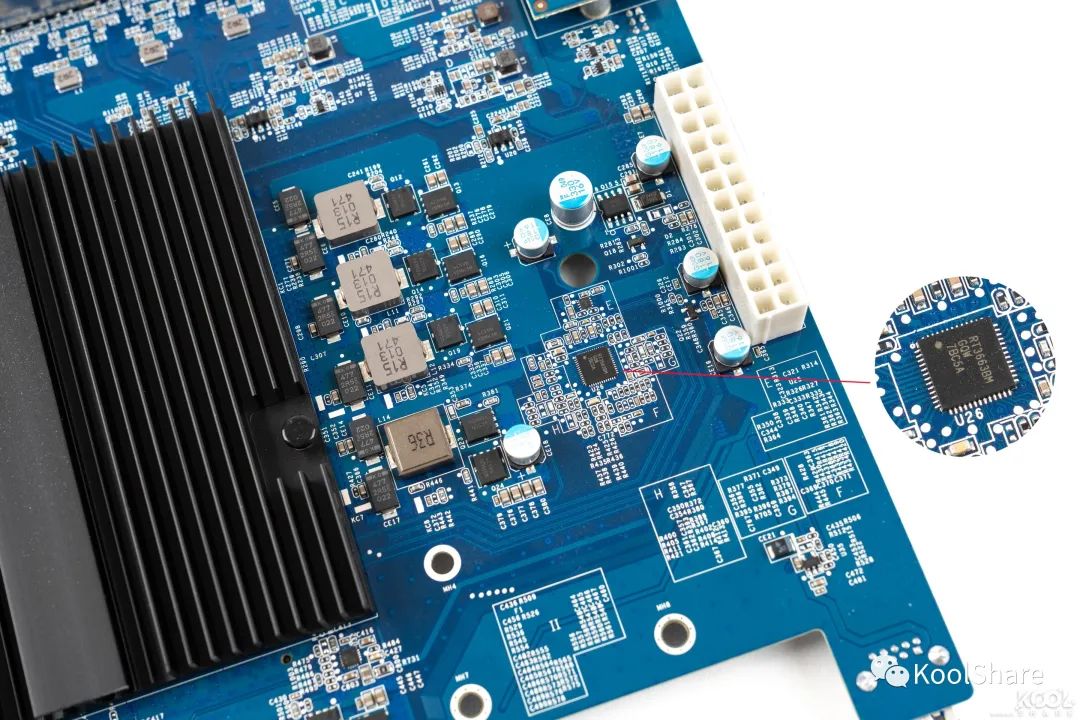

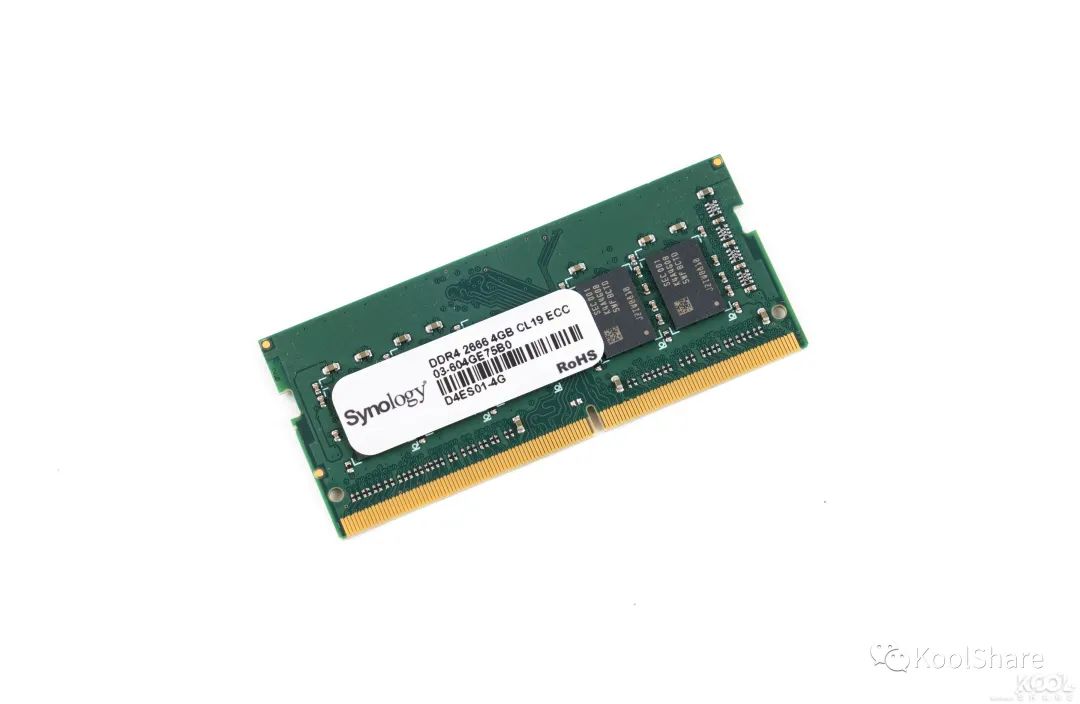

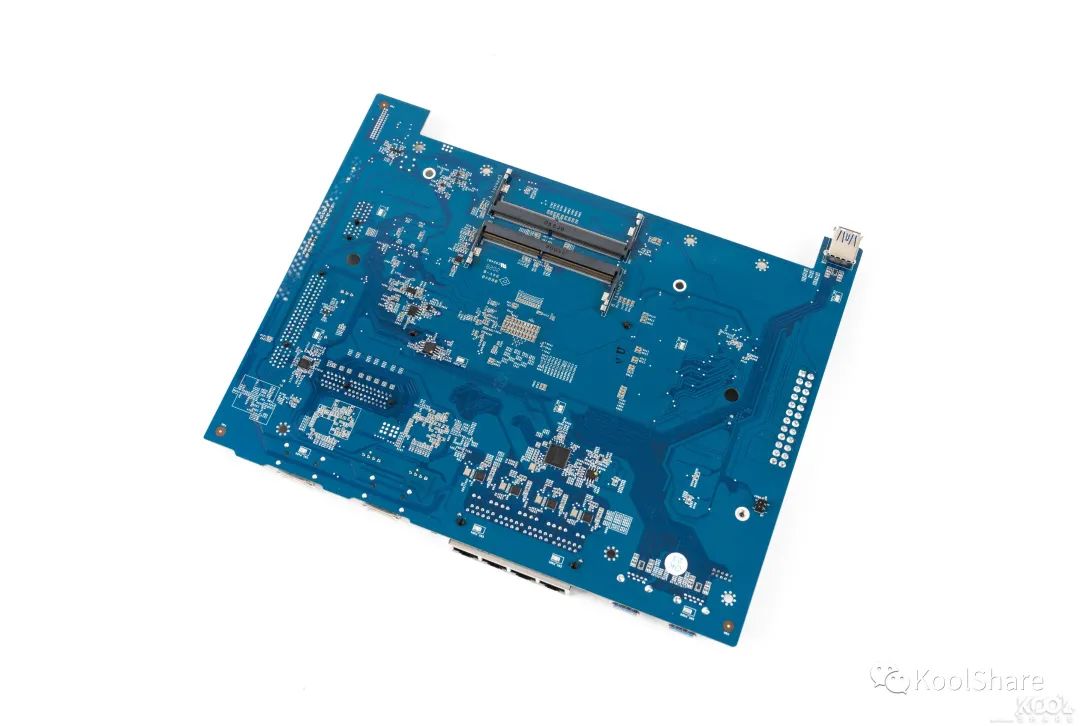

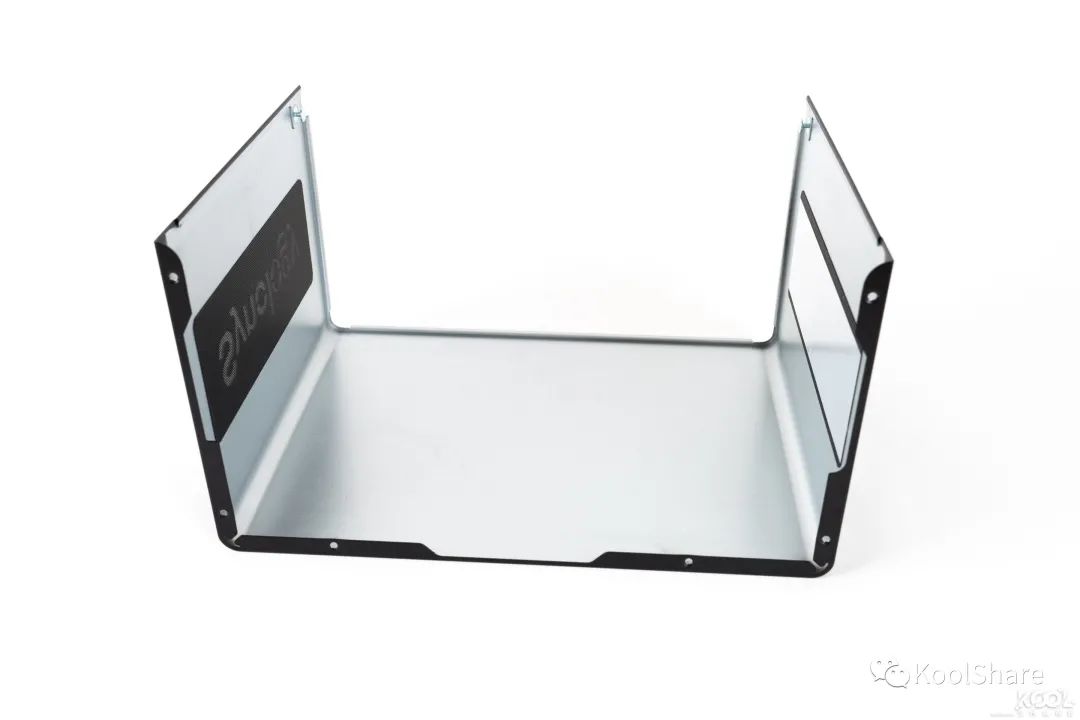

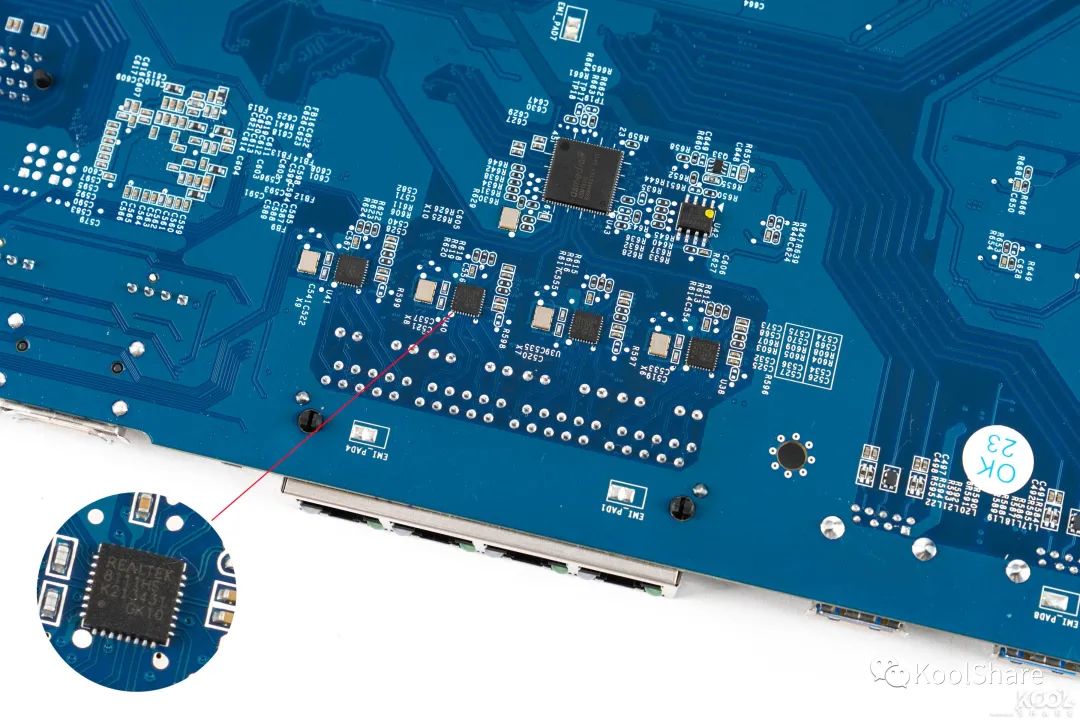

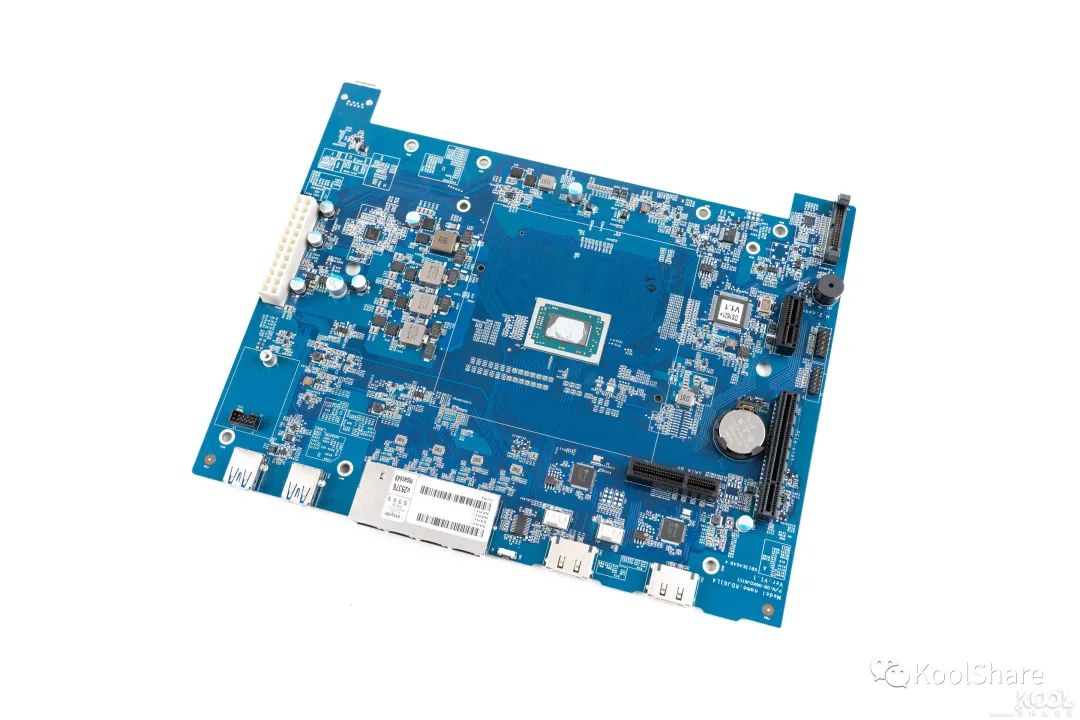

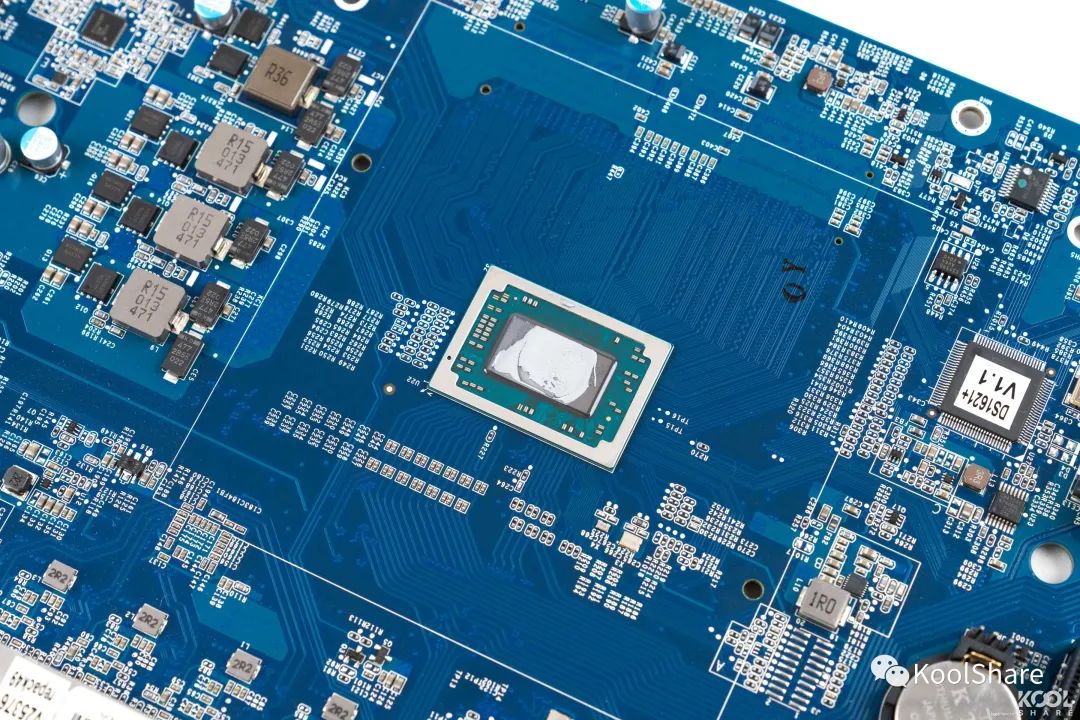

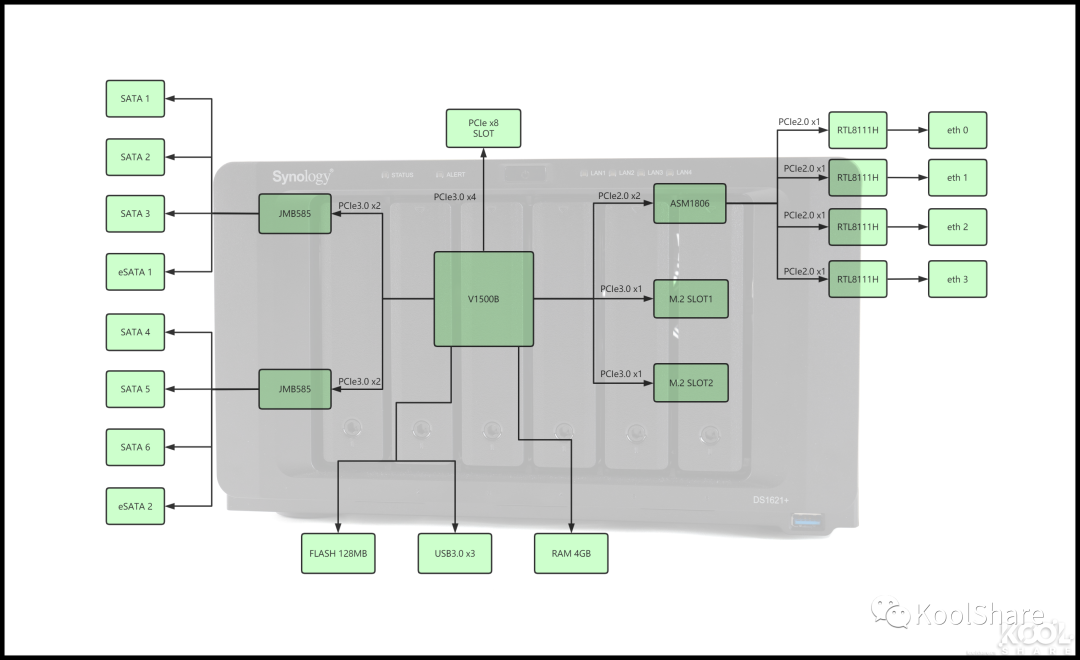

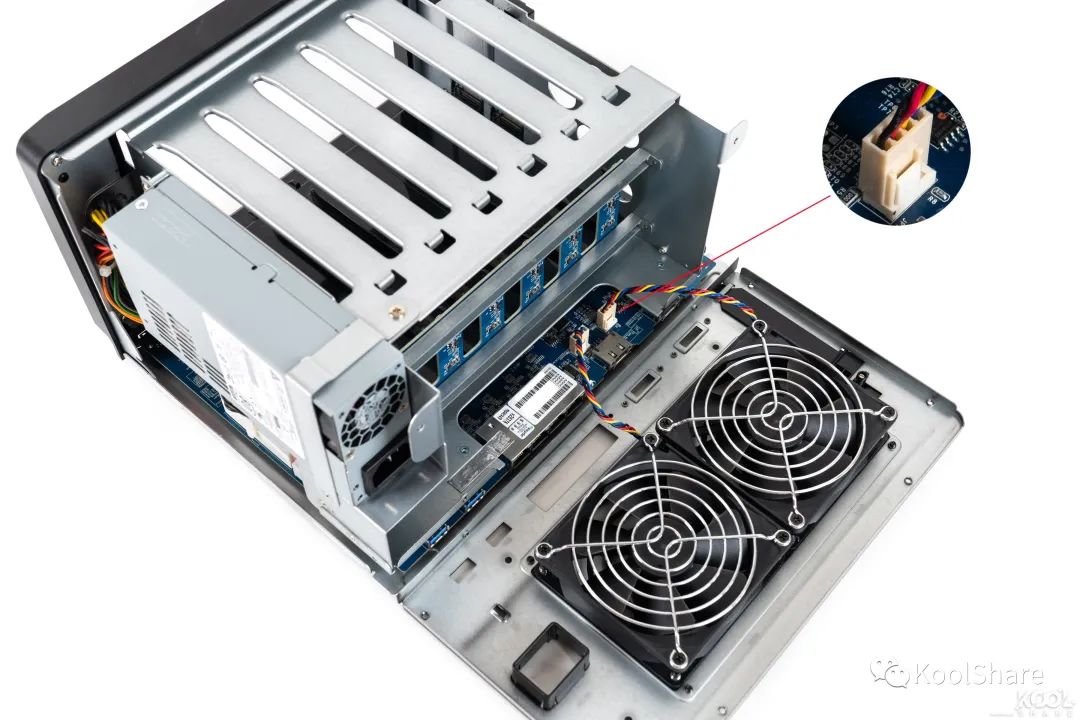

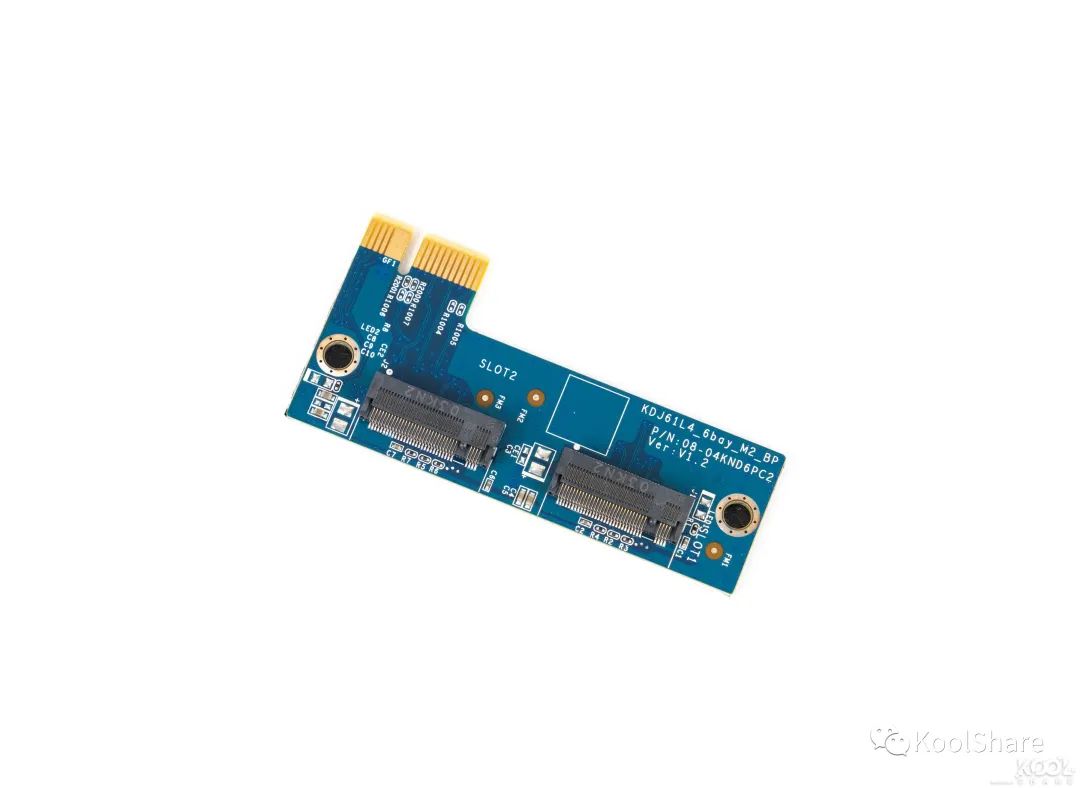

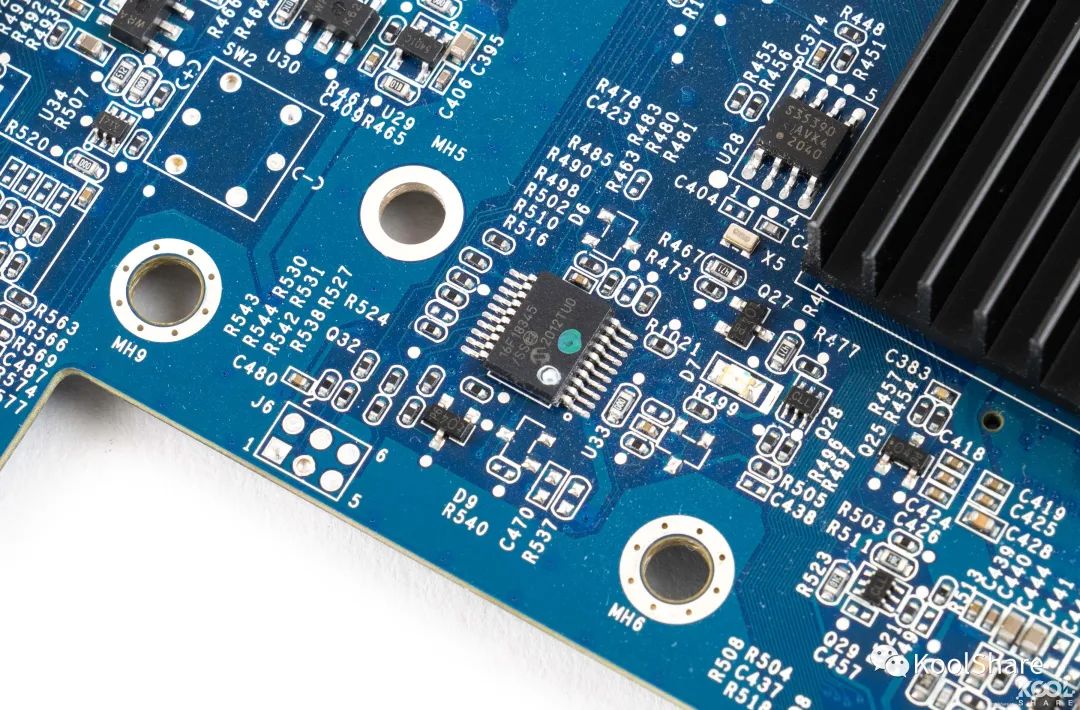

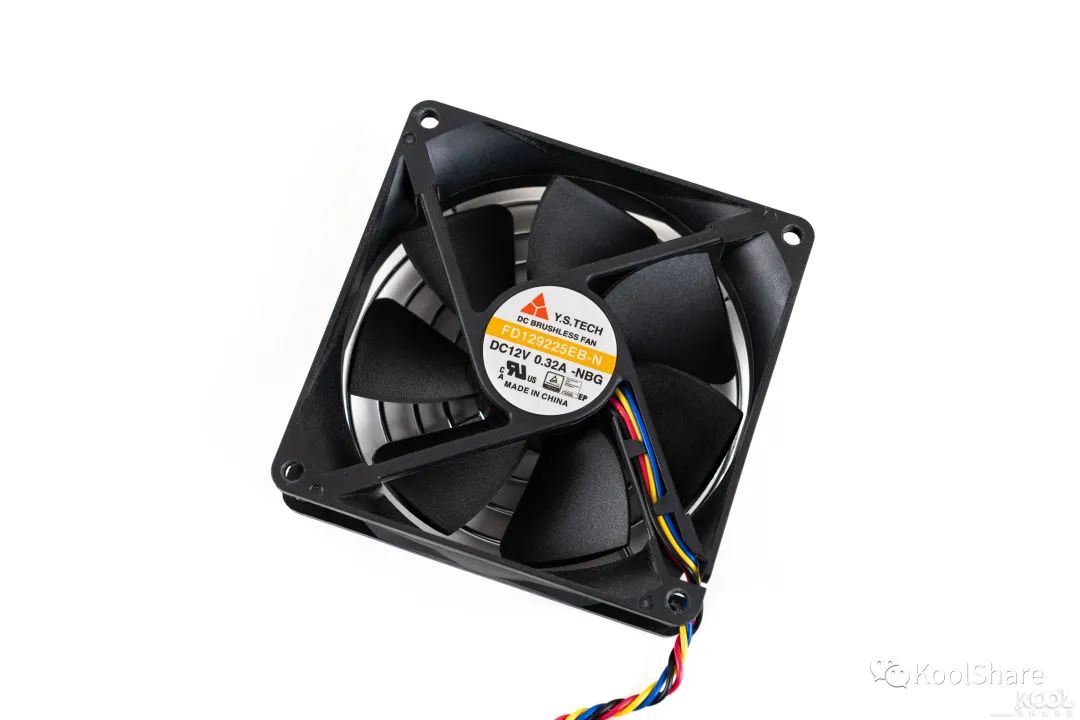

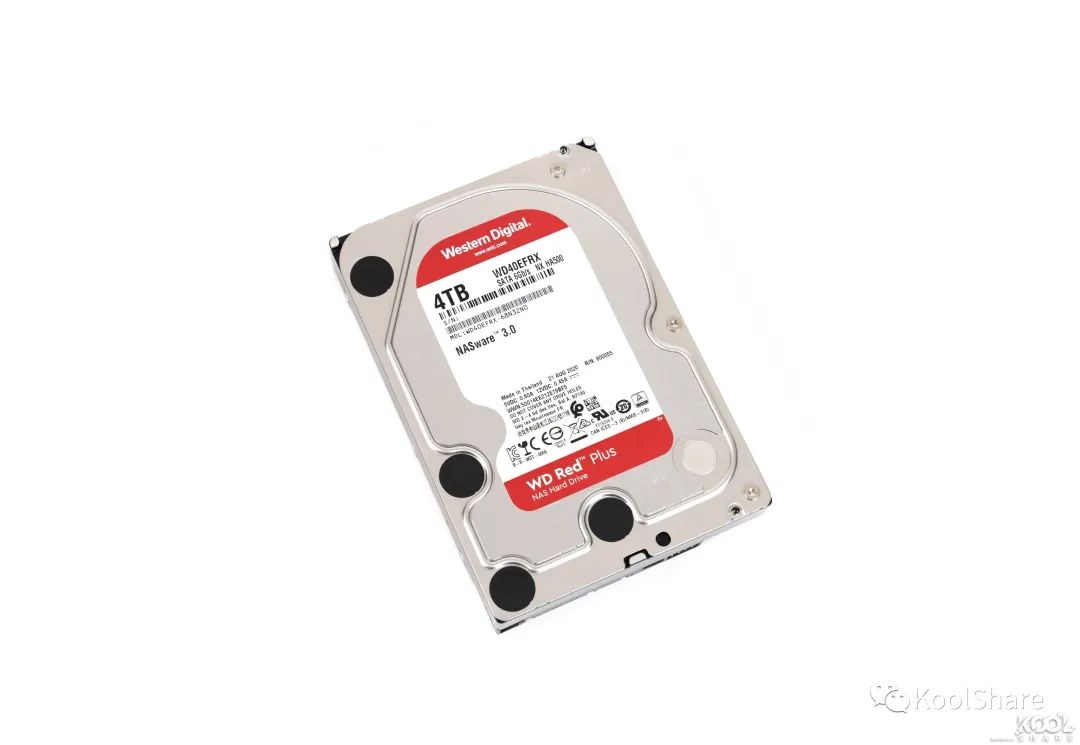

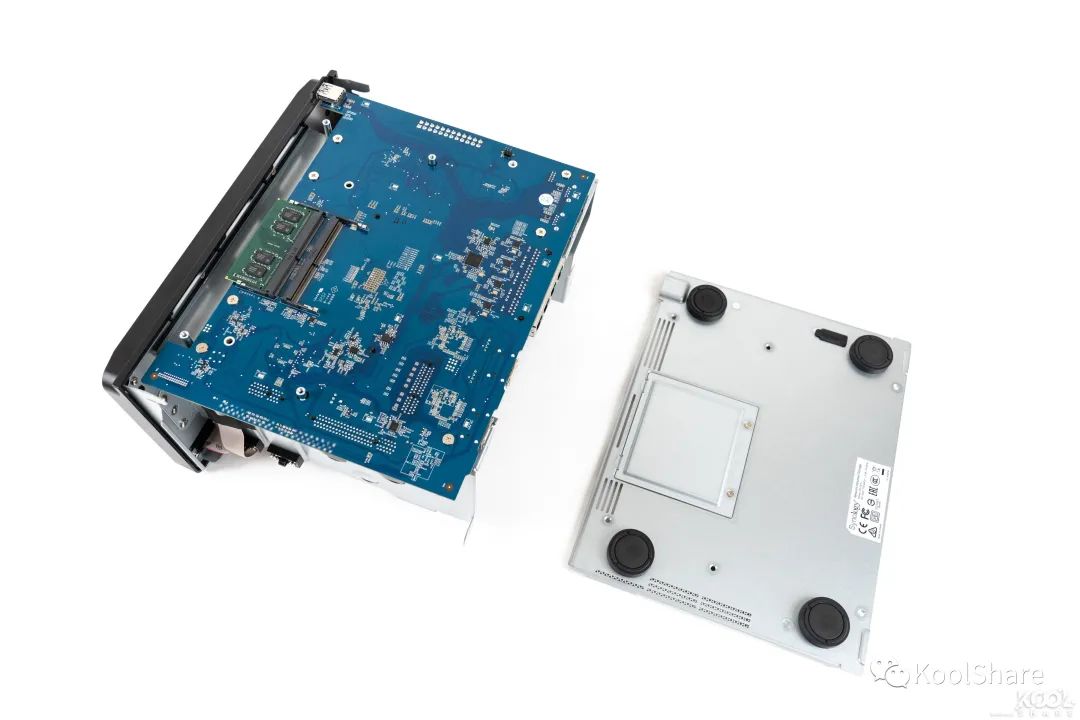

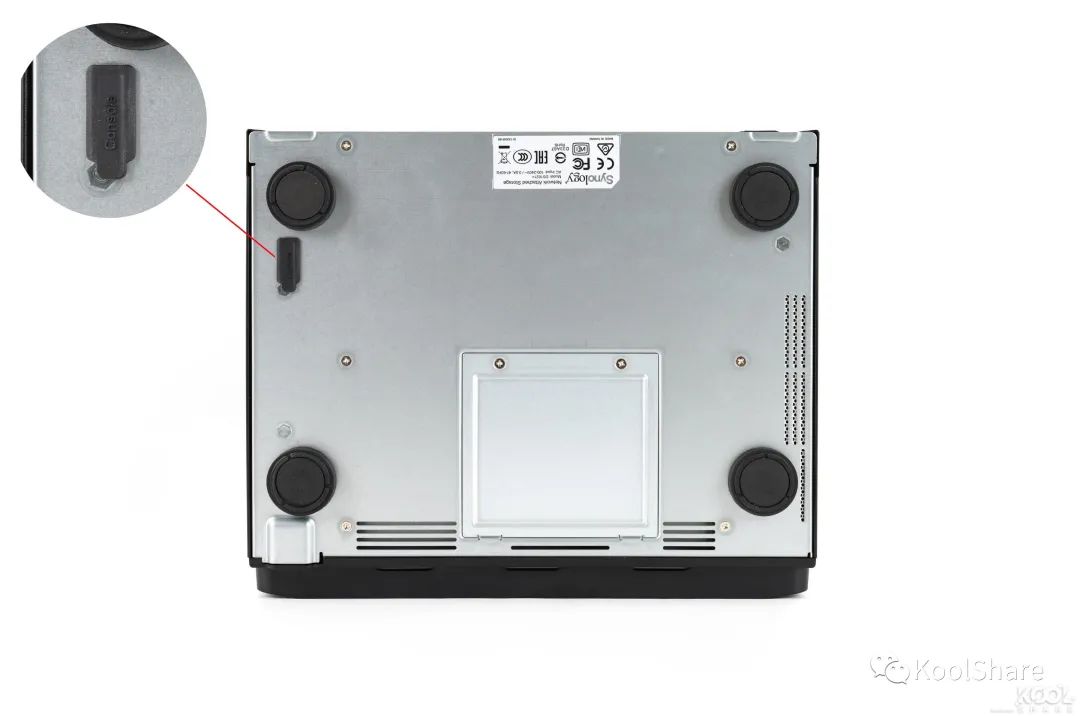

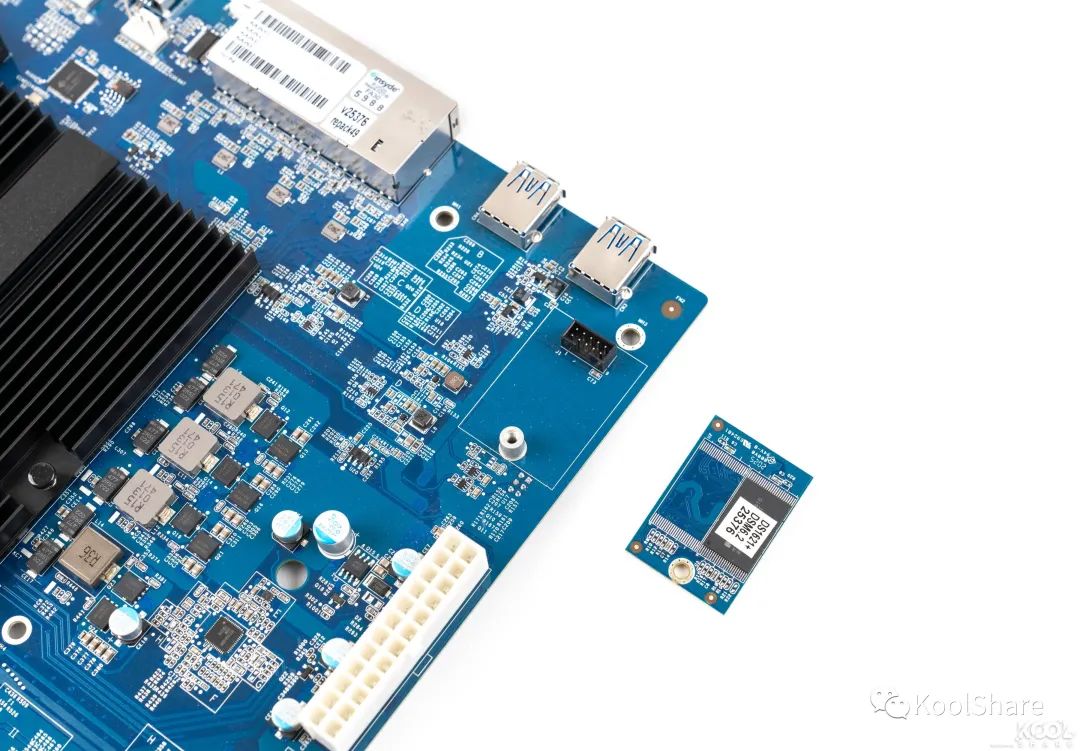

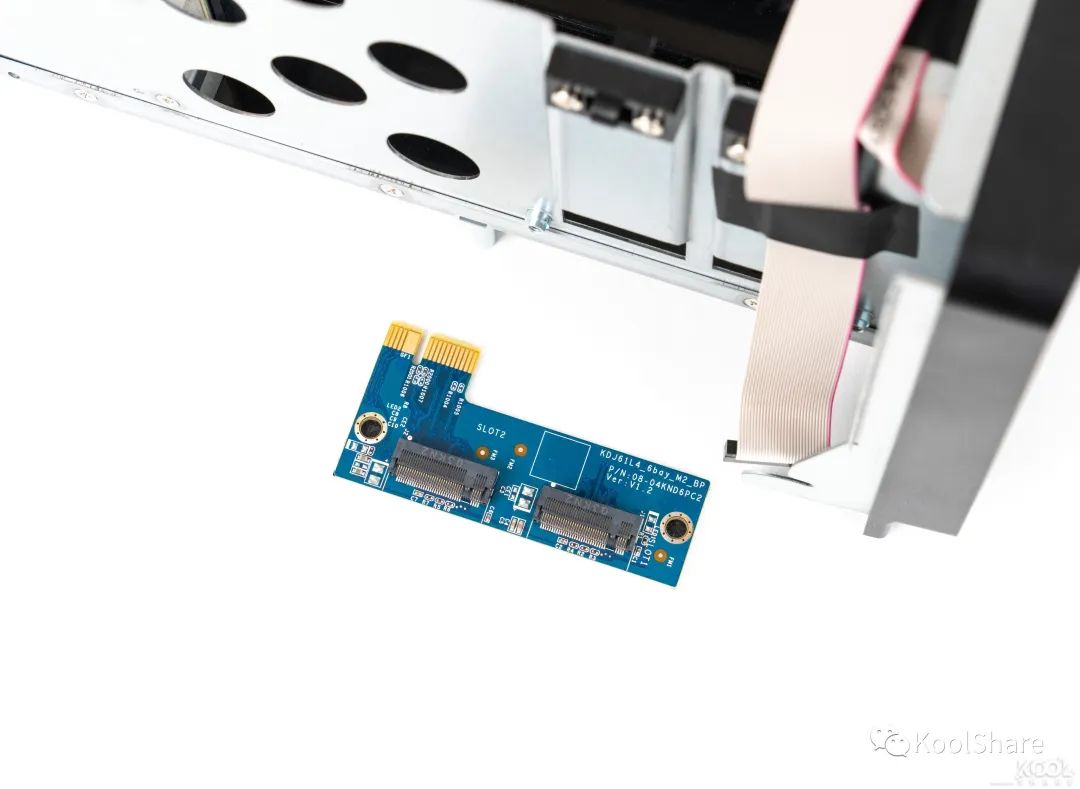

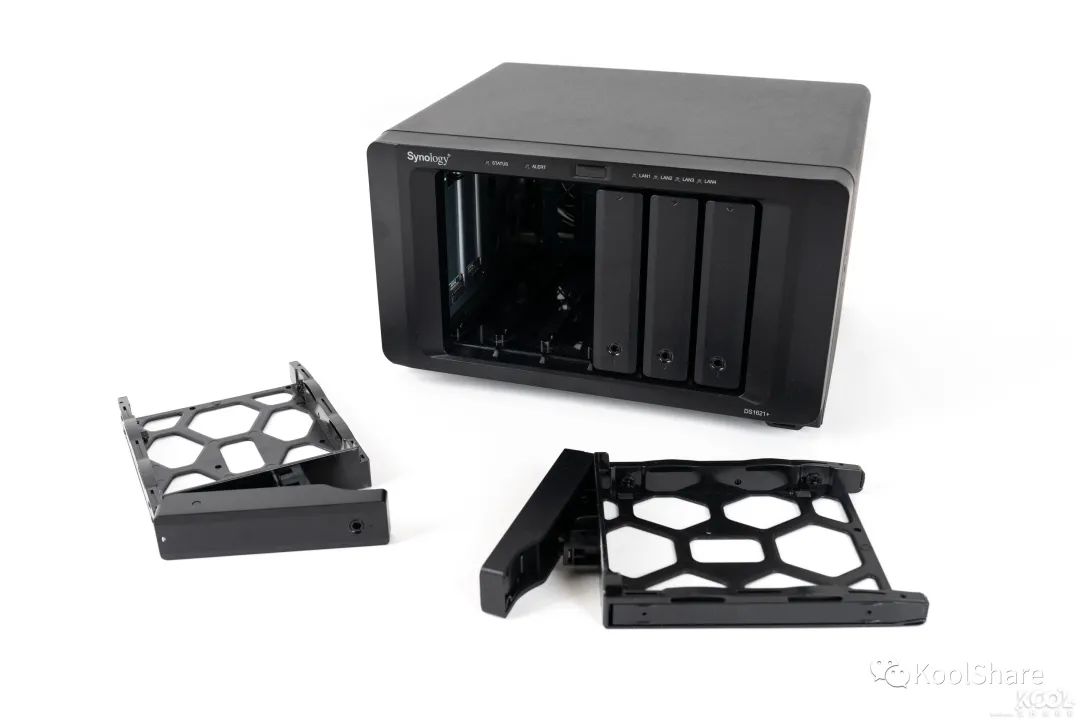

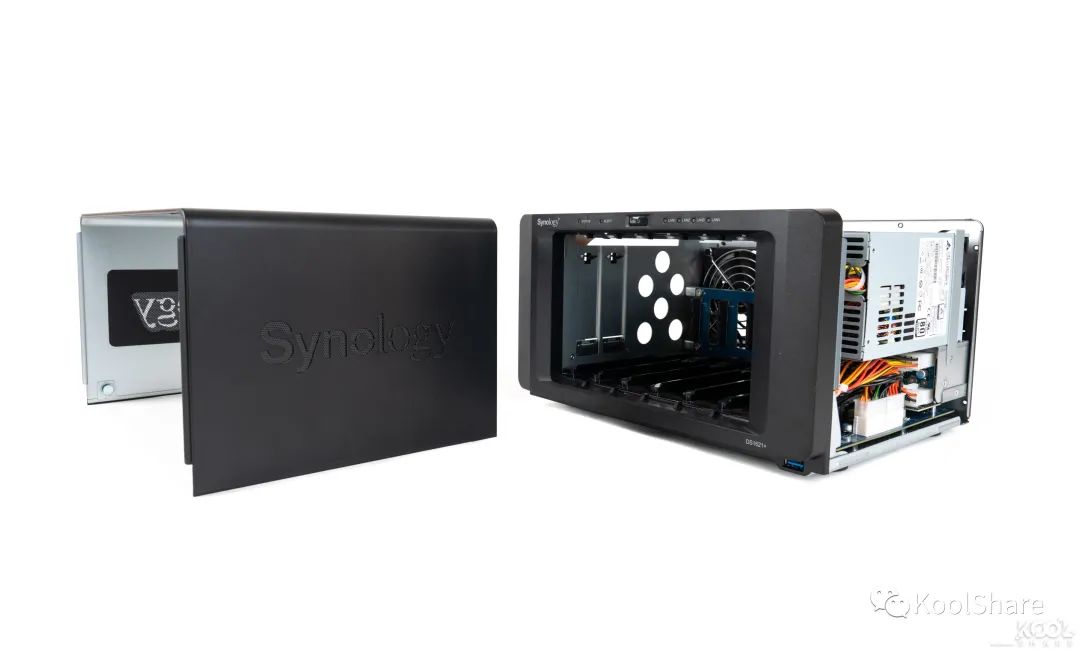

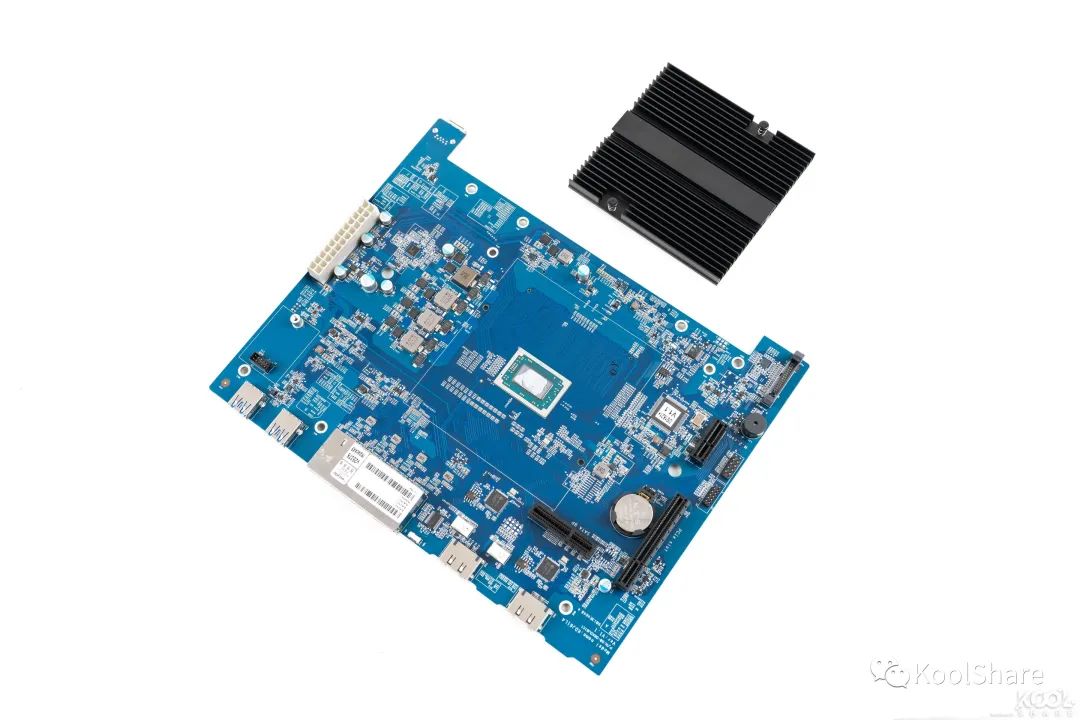

16.eSATA 端口▲左侧的Synology logo做了开窗处理，有利于PCIe设备散热。NAS体积(高x宽x深)为166mm x 282mm x 243mm▲最后是DS1621+的底部。图中底部中央正方形盖板中是内存模块仓，左上角留有Console口拆解▲抽出D6型硬盘托盘▲拧下DS1621+背部的6颗螺丝，分离外壳▲铁质外壳，非常的厚实。外壳一侧采用开孔设计，另一侧用贴纸将孔洞封堵▲电源功率最大250W，通过80 Plus铜牌认证，制造厂商是台达电子▲拆下风扇所在的IO接口挡板。DS1621+的风扇采用4pin PWM调速，不再是DS1618+的3pin 电压调速，想要自行更换风扇的小伙伴要注意▲风扇型号为FD129225EB-N，规格为12V 0.32A，尺寸为92mm x 92mm x 25mm。制造厂商是元山科技▲继续拆掉NAS底部金属盖▲拿掉PCB主板▲拆下边缘的PCIe转M.2扩展卡▲M.2扩展卡上连接口为PCIe x2，2个M.2分别使用PCIe3.0 x1▲SATA Riser卡一览▲PCB主板背面一览，提供两个SO-DIMM DDR4内存插槽，其中一个内存插槽已预装群晖原厂内存模块▲群晖原厂的内存是纯ECC内存(UDIMM)，规格为DDR4 2666，1.2V电压，三星颗粒，容量大小为4GB▲拆掉内存后的PCB主板背面一览▲ASM1806，PCIe Gen2 Packet Switch芯片▲RTL8111H，千兆网卡，制造厂商是Realtek。这里四个RTL8111H对应背部IO接口中的四个RJ45端口▲来到PCB主板正面，首先取下板载启动FLASH。板载启动FLASH使用了U盘的主控。走USB协议和主板链接▲FLASH芯片是MX30LF1G18AC，容量为128MB，装有群晖DSM操作系统。制造厂商是MXIC▲RT3663BM，CPU PWM电源管理芯片，是一个可工作于4/3/2/1相(VDD)+2/1/0相(VDDNB)的PWM控制器▲加密芯片，存储了群晖一部分出厂信息▲16F18345，单片机芯片，制造厂商是Microchip。为NAS的指示灯服务▲JMB585，PCIe3.0 X2转SATA 3.0 x5芯片，制造厂商是JMicron▲揭掉主板正面的黑色散热片▲PCB主板正面一览。DS1621+提供了一条PCIe3.0 x8插槽，但是实际带宽只有PCIe3.0 x4▲这颗就是AMD Ryzen V1500B SOC，拥有16条PCIe3.0，14nm工艺，12-25W TDP，四核心八线程，主频为2.2GHz。没有集成GPU▲芯片简单示意图。Ryzen V1500B原生有两个SATA，可惜的是DS1621+并没有使用HDD+SSD▲本次为DS1621+准备的HDD是红盘WD40EFRX 4TB，属于WD Red Plus系列，采用CMR技术，5400RPM，泰国制造在这里简单提一下WD Red、WD Red Plus、WD Red Pro的区别
WD Red系列，2TB—6TB采用SMR技术，5400RPM
WD Red Plus系列，1TB—14TB全系采用CMR技术，5400RPM

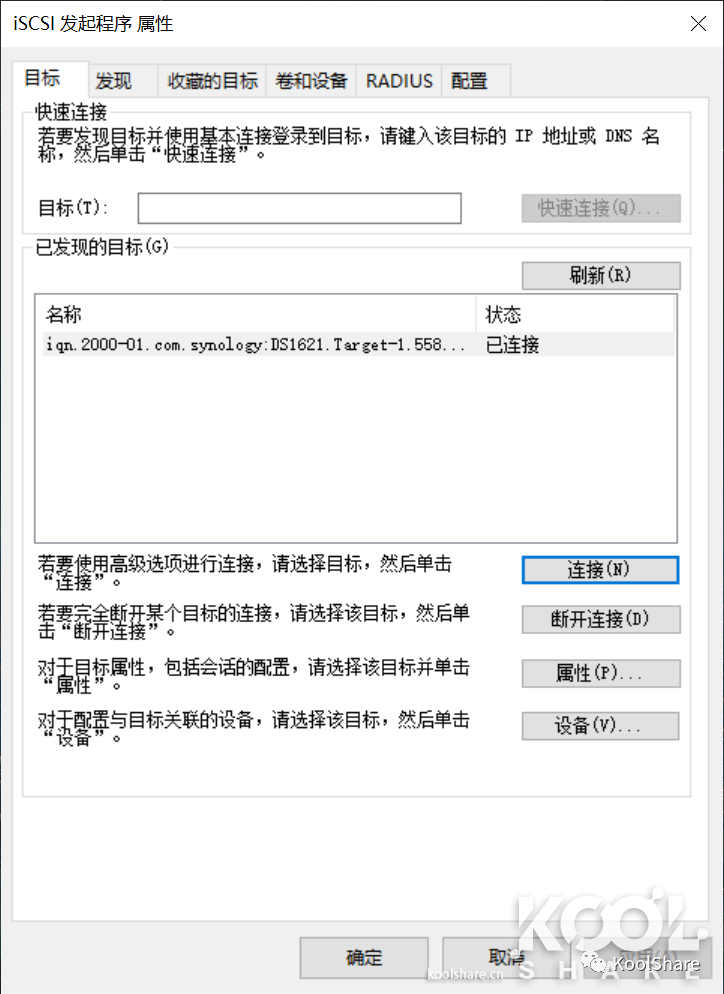

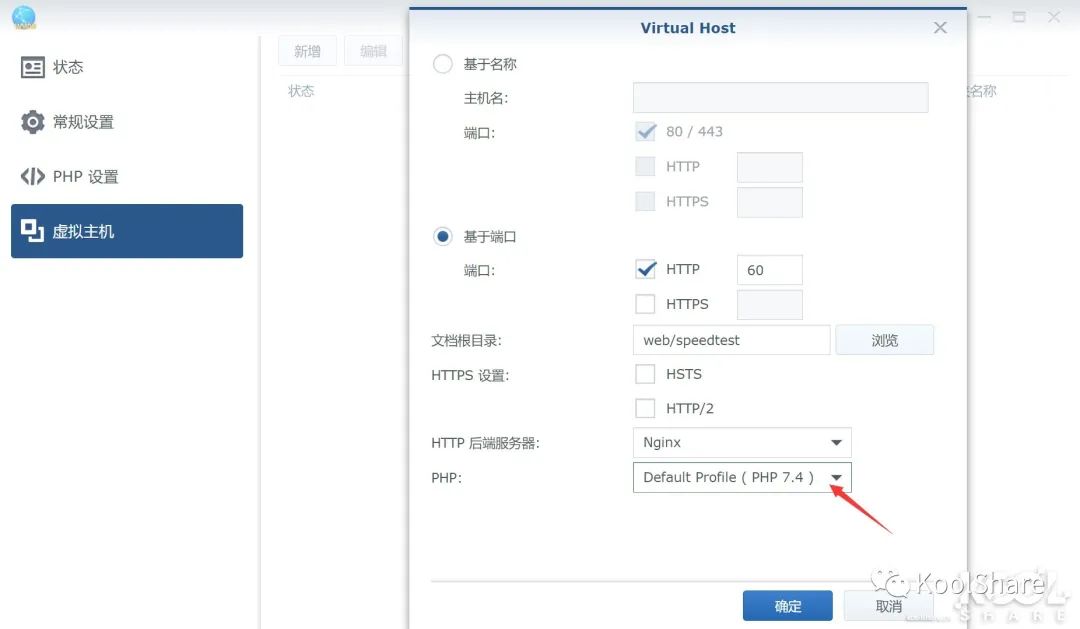

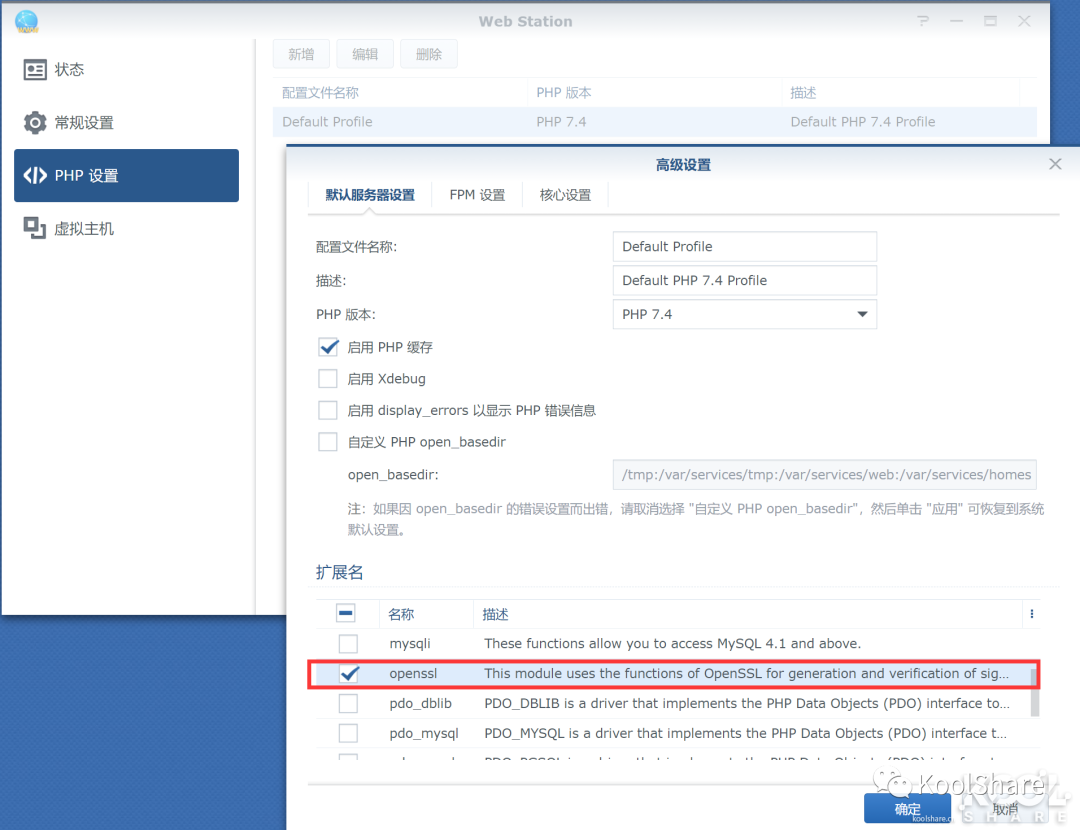

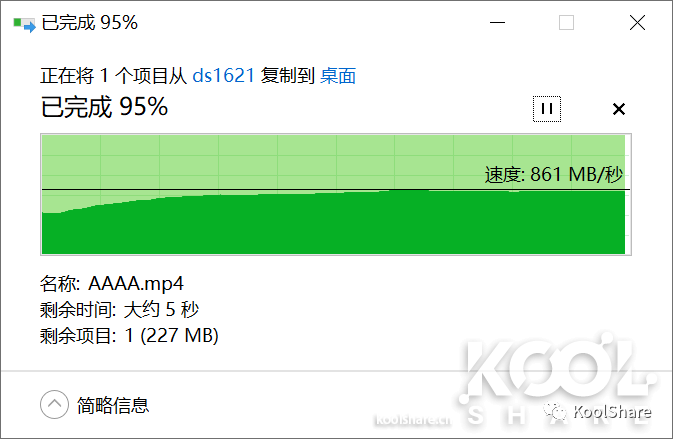

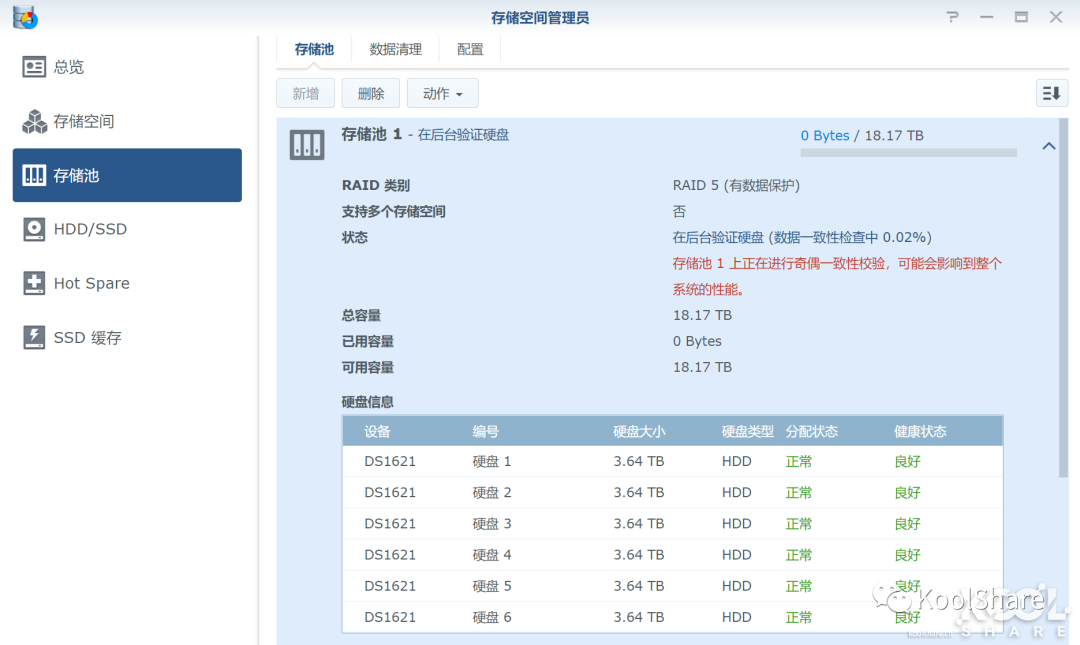

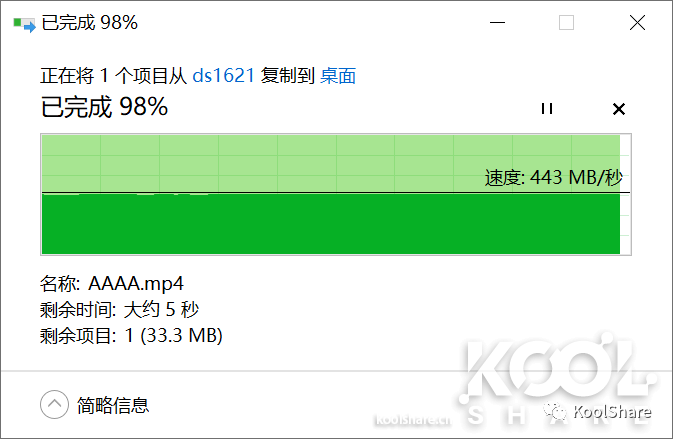

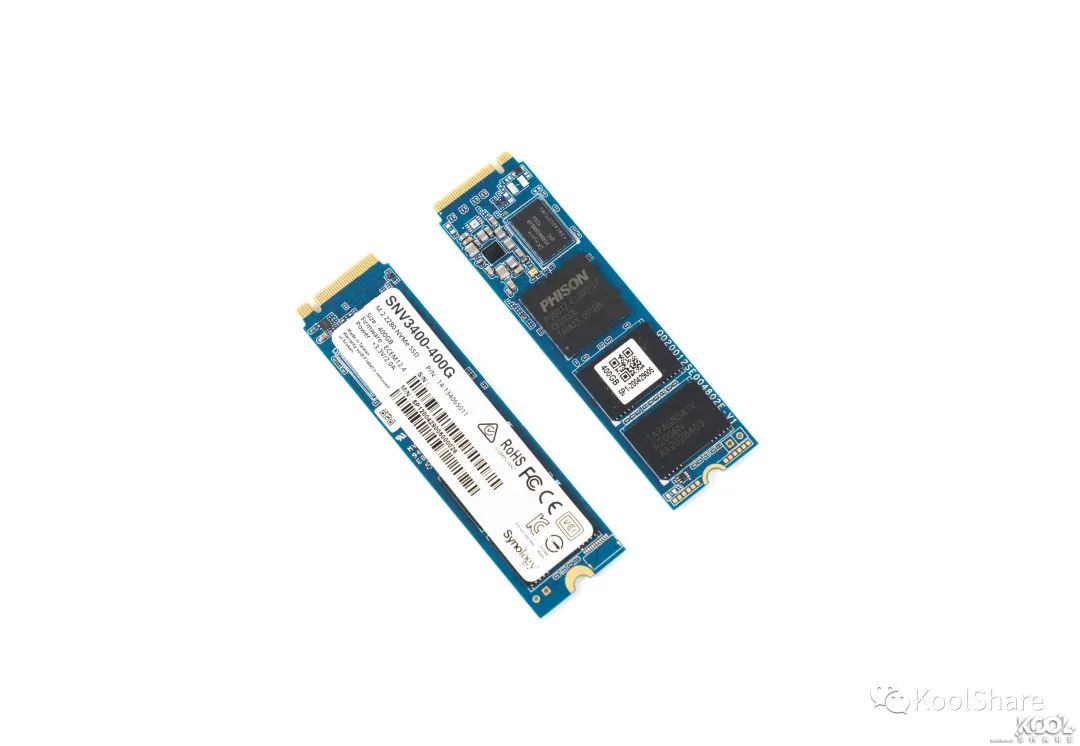

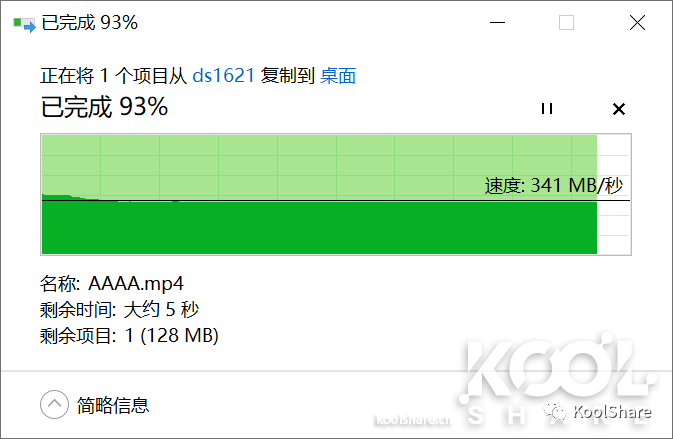

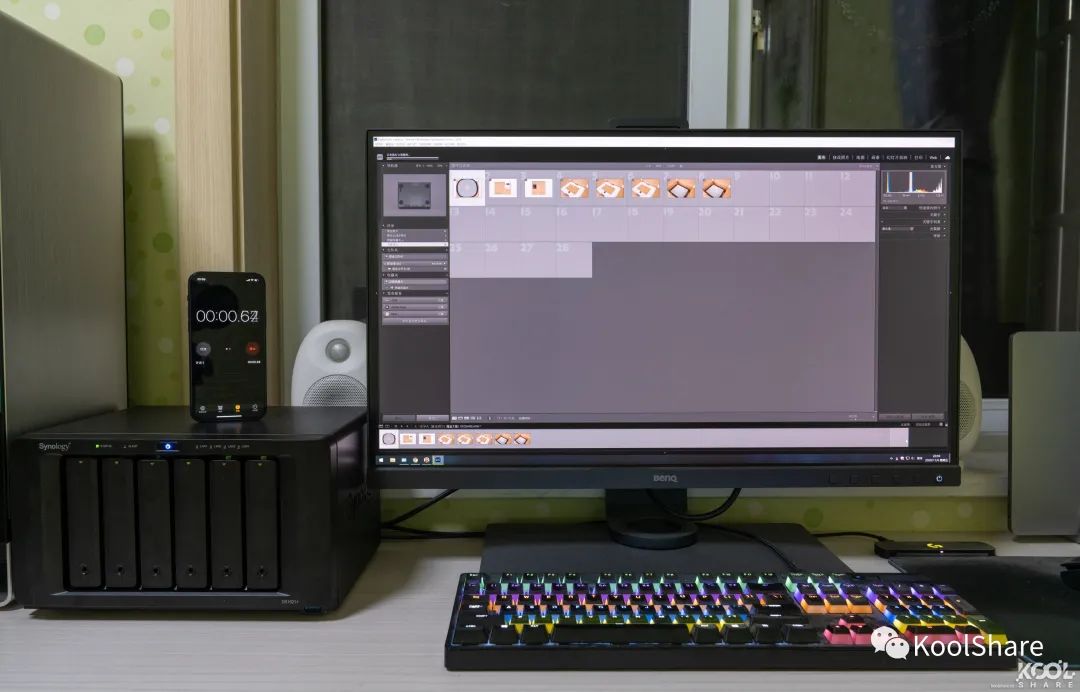

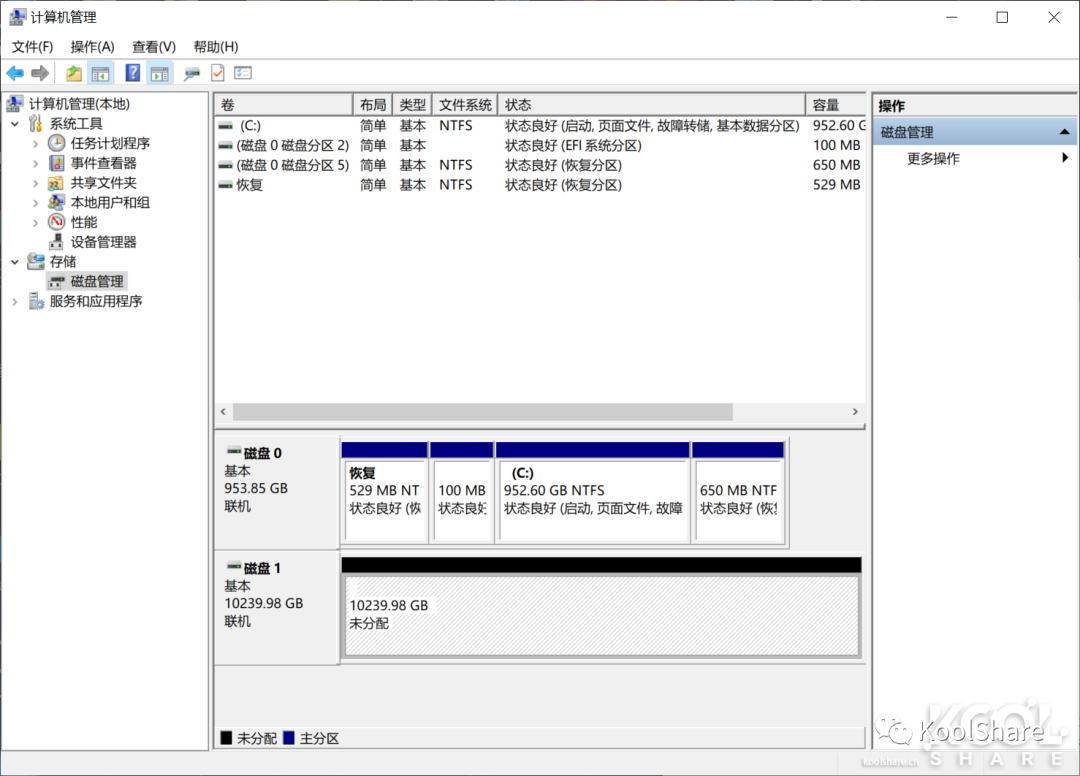

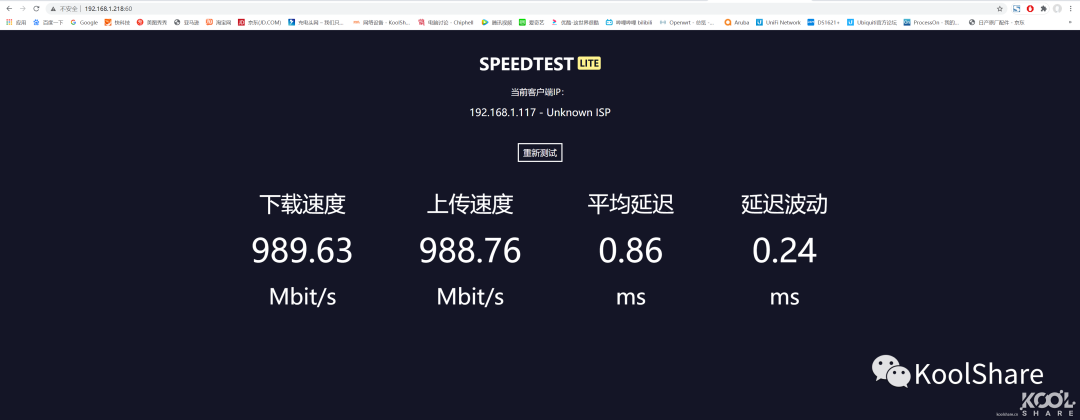

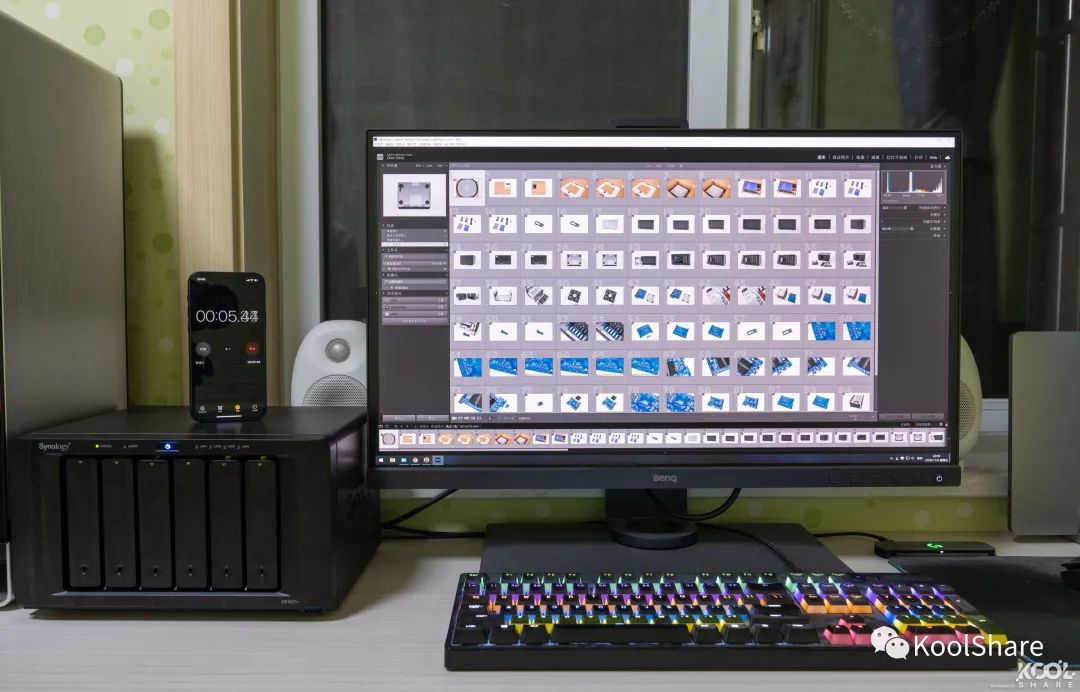

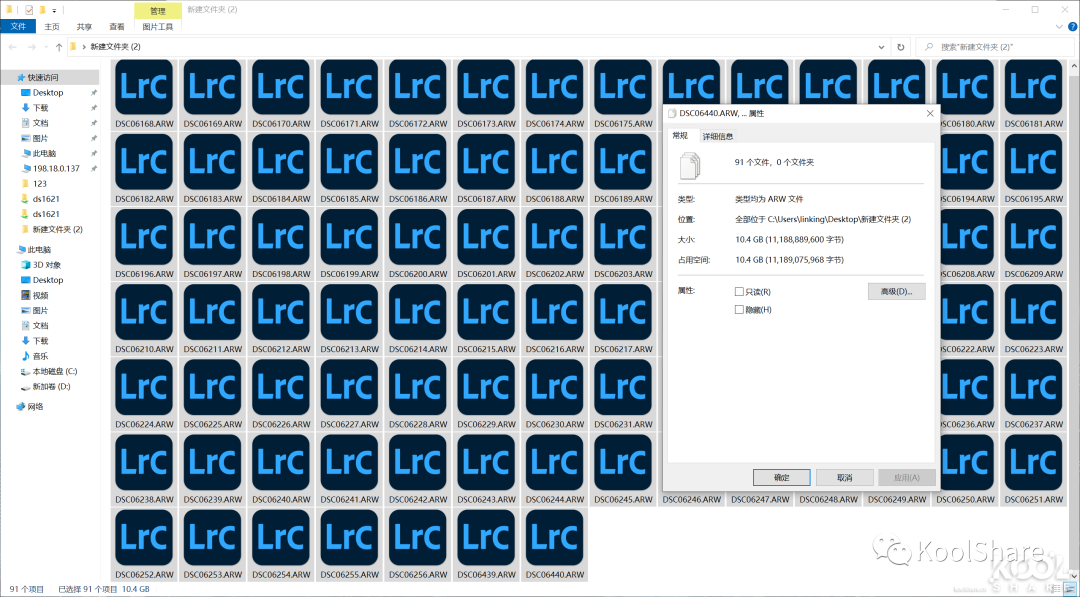

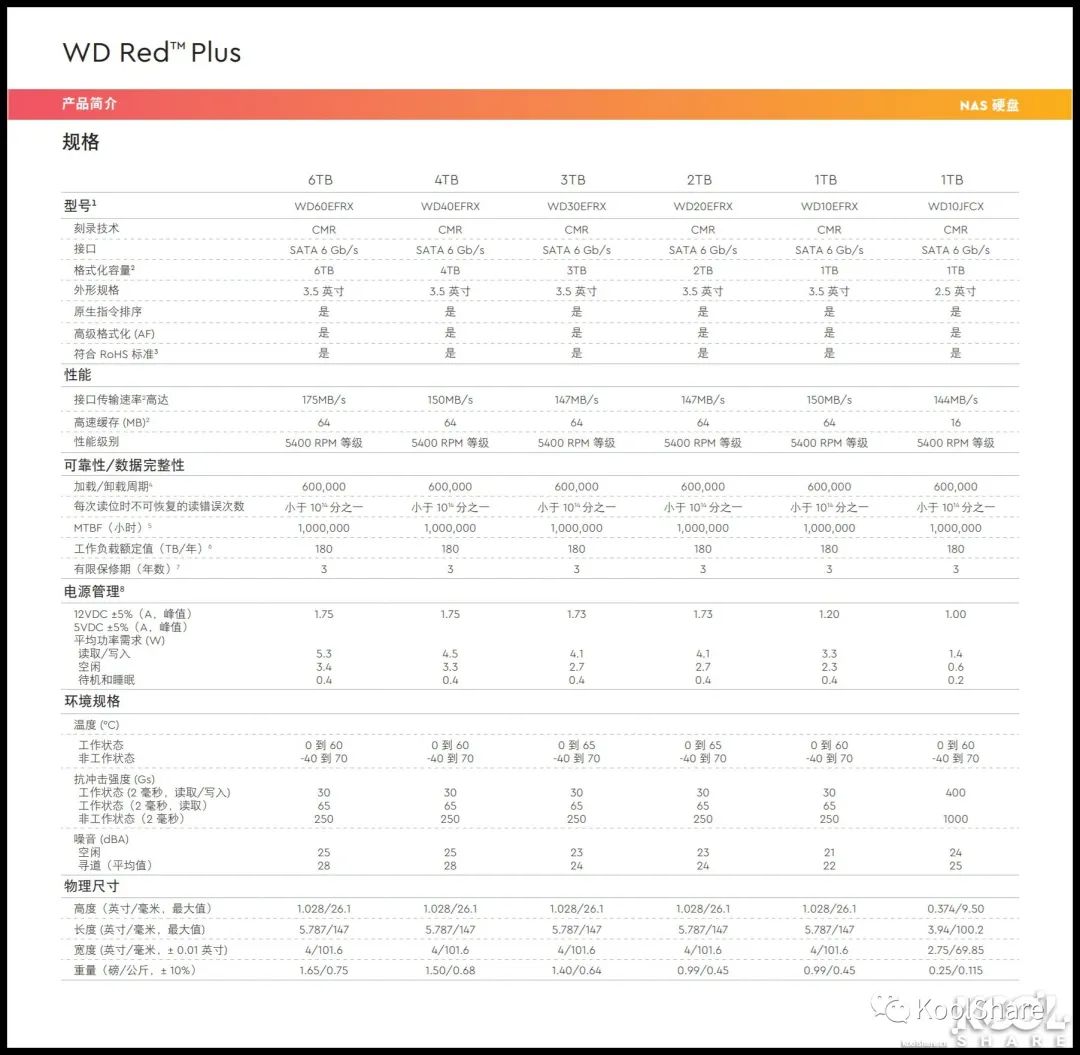

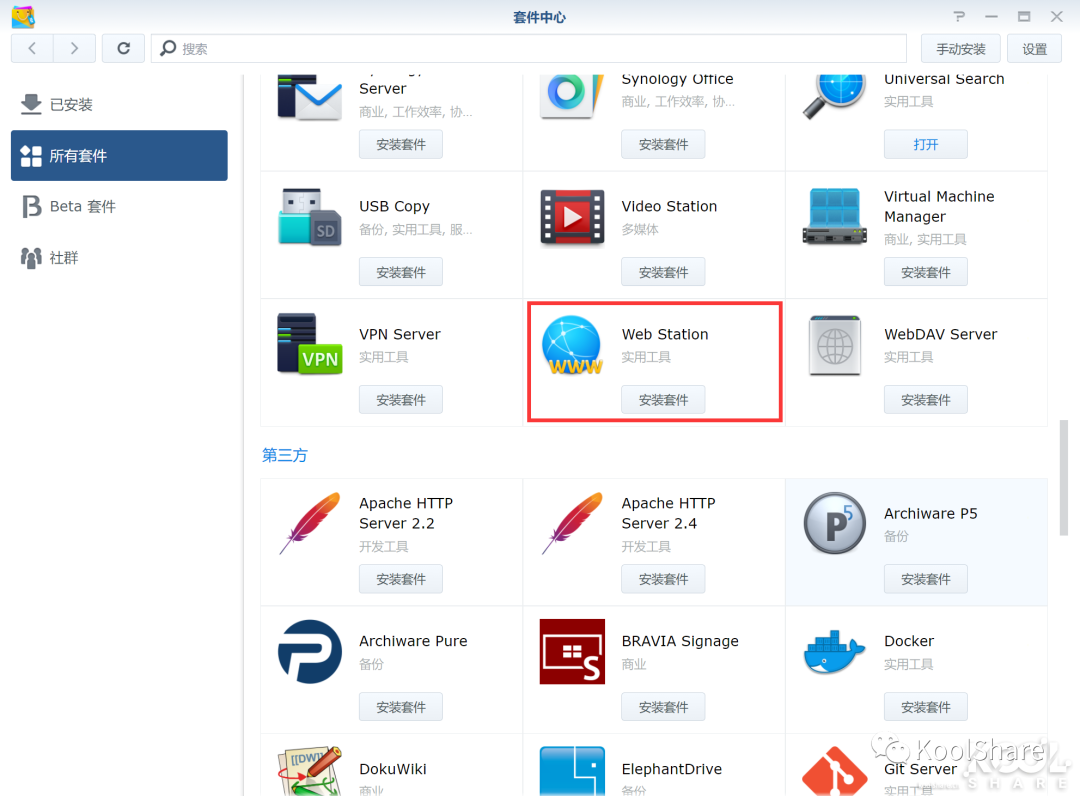

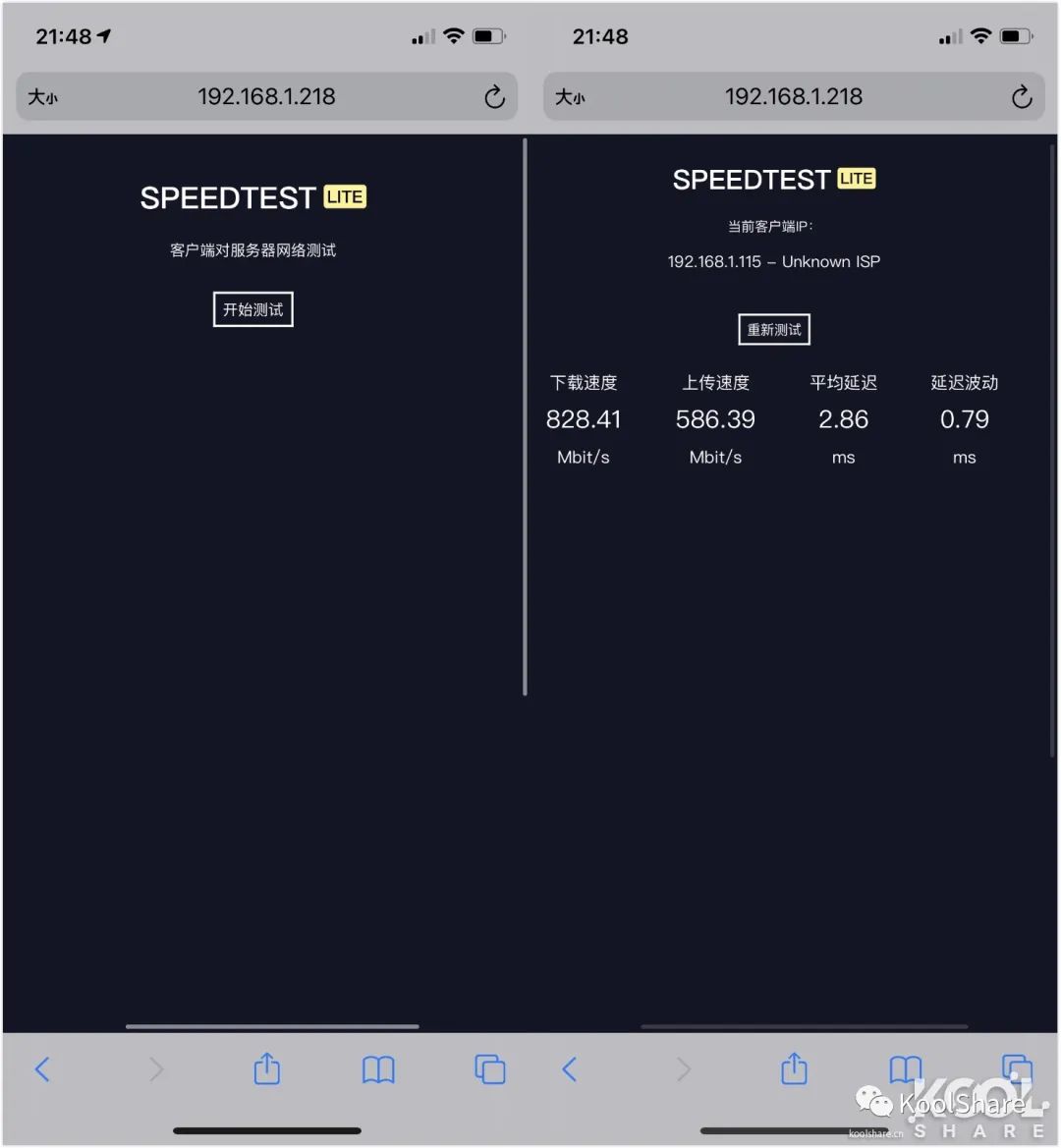

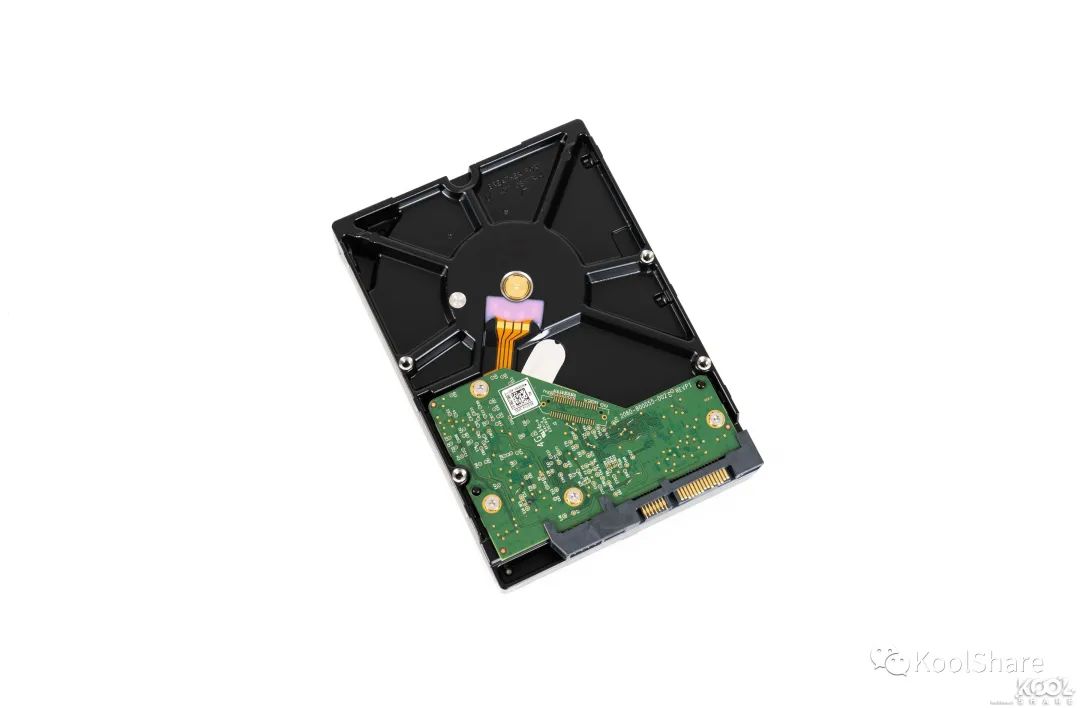

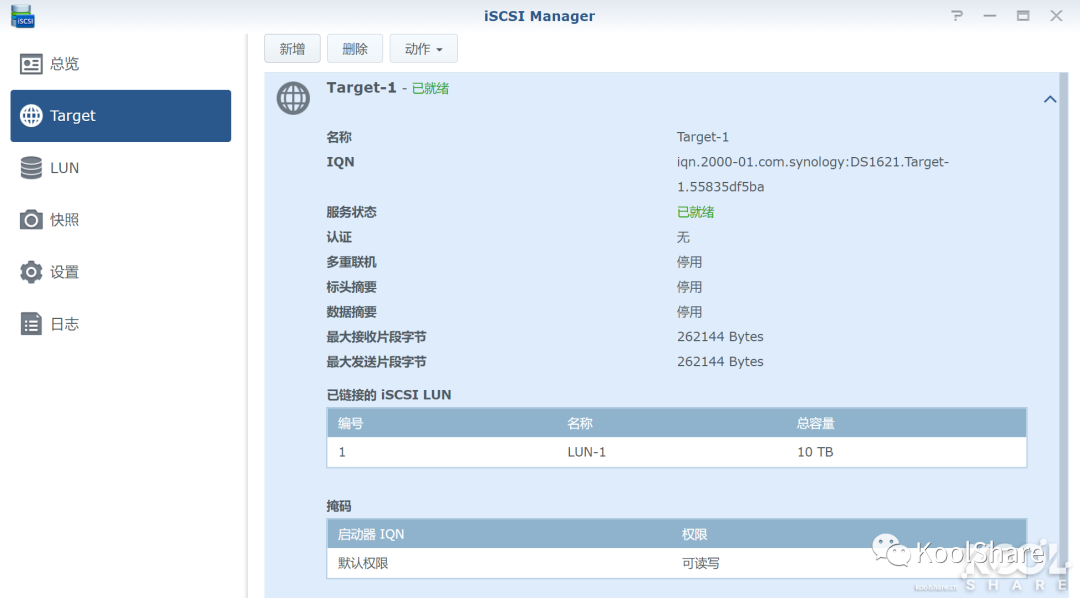

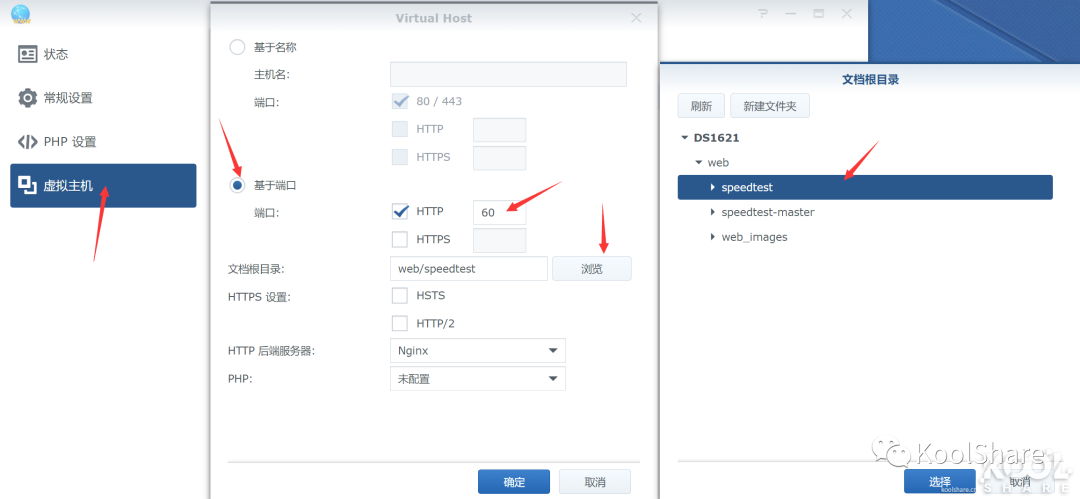

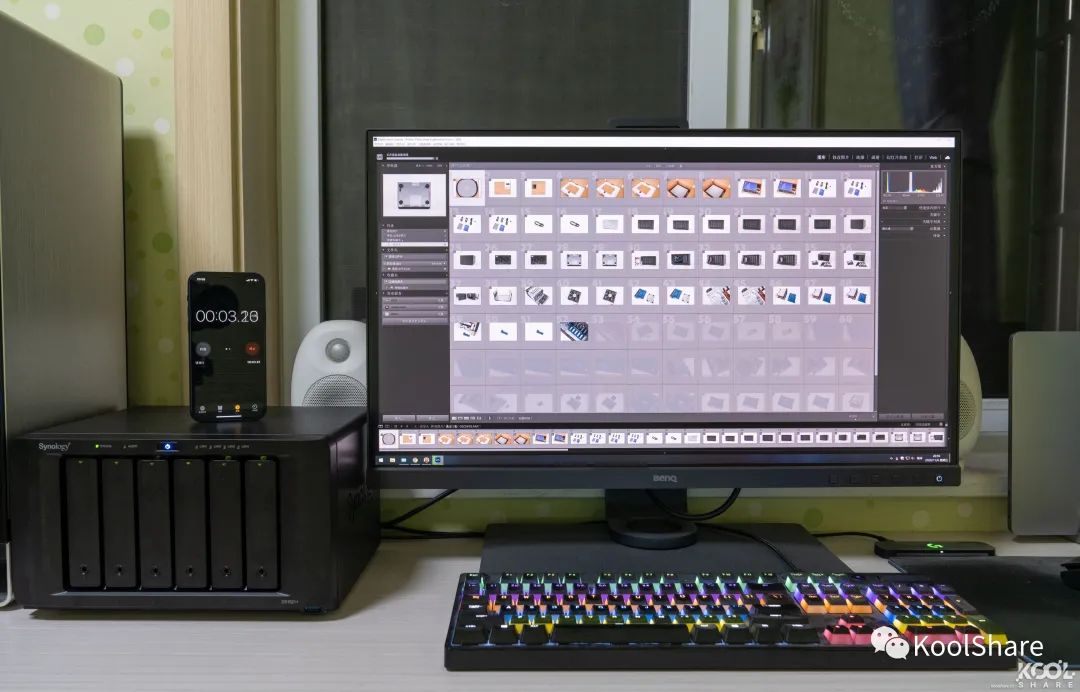

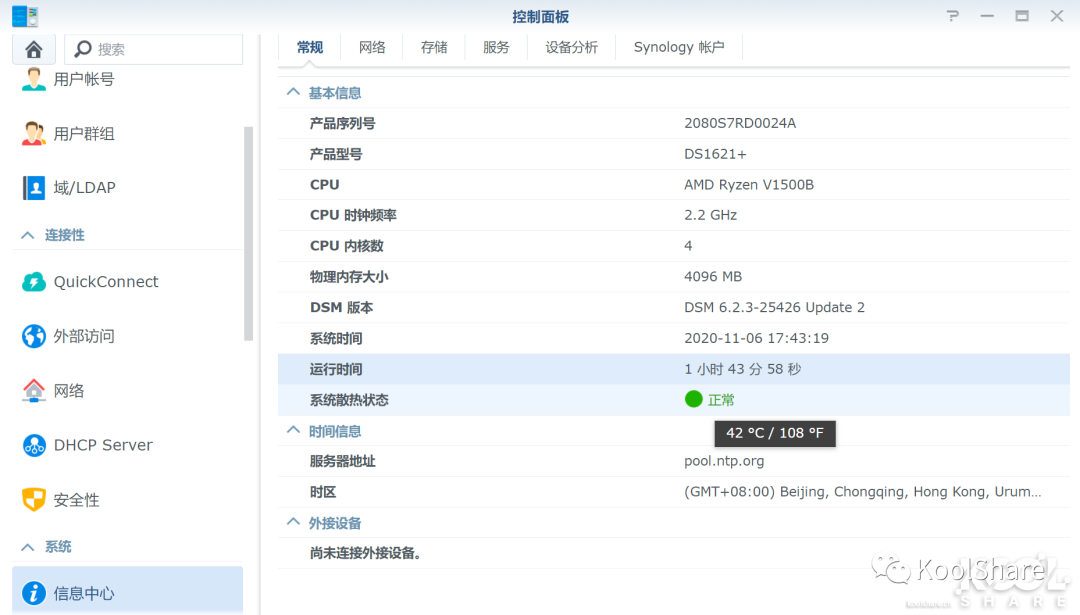

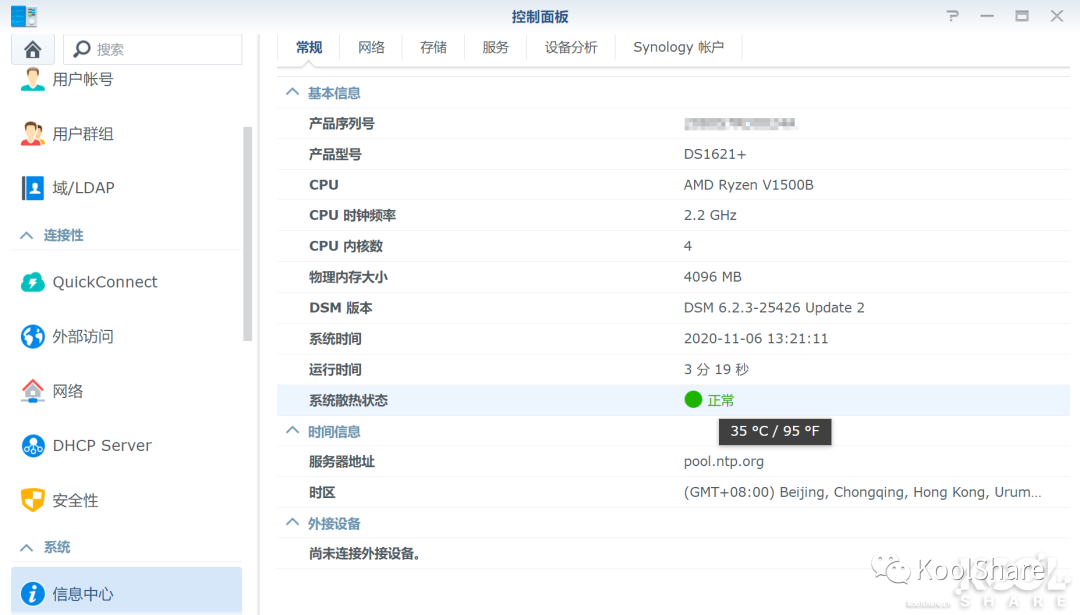

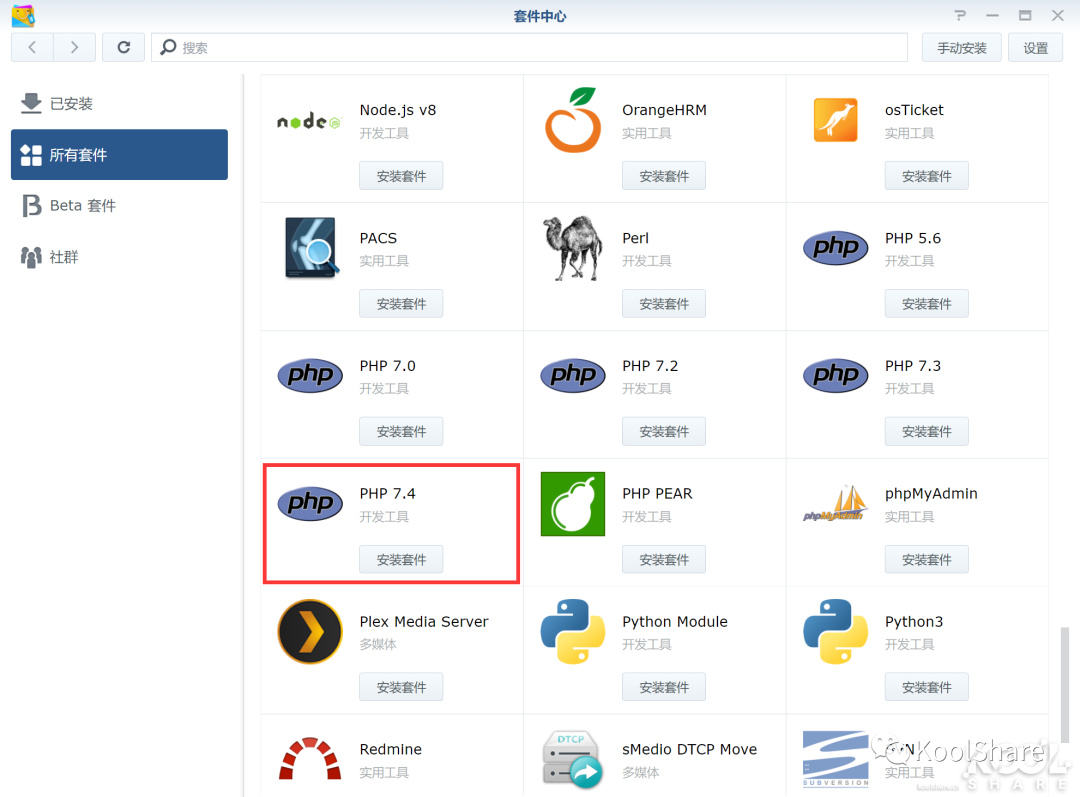

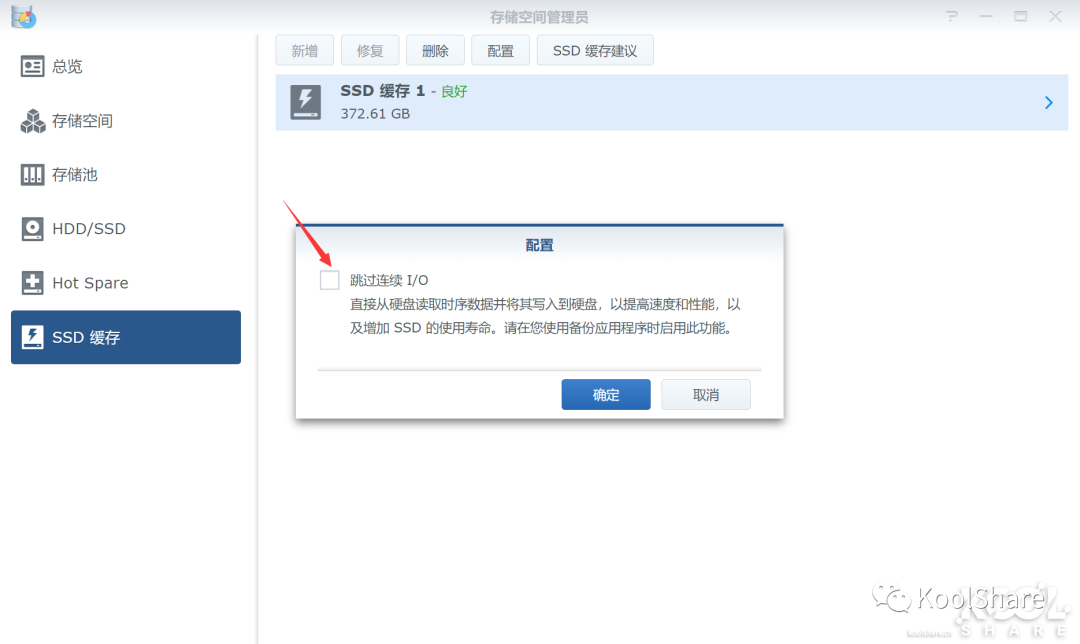

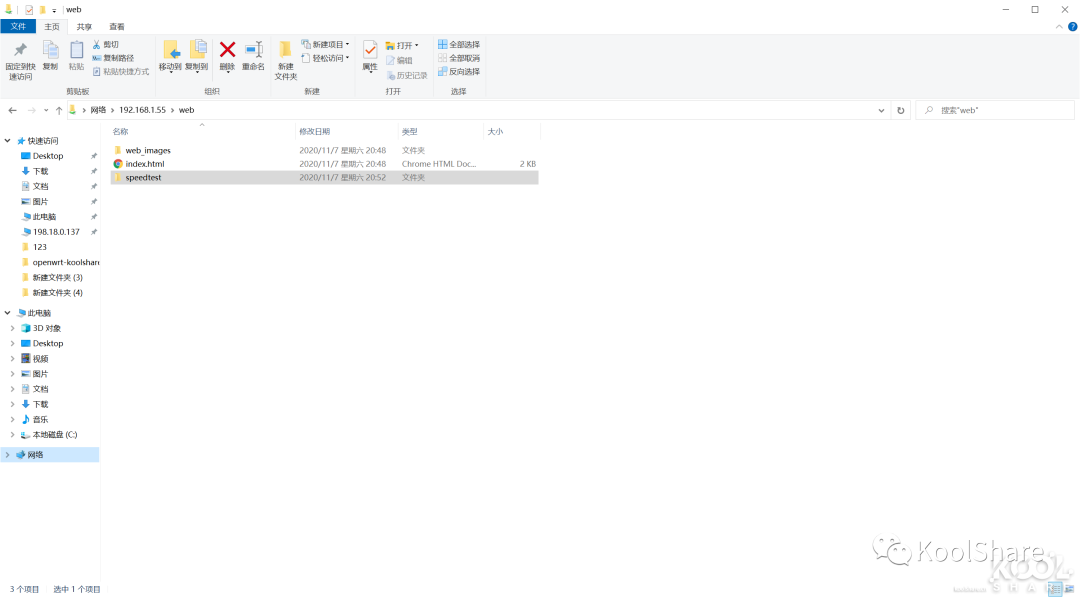

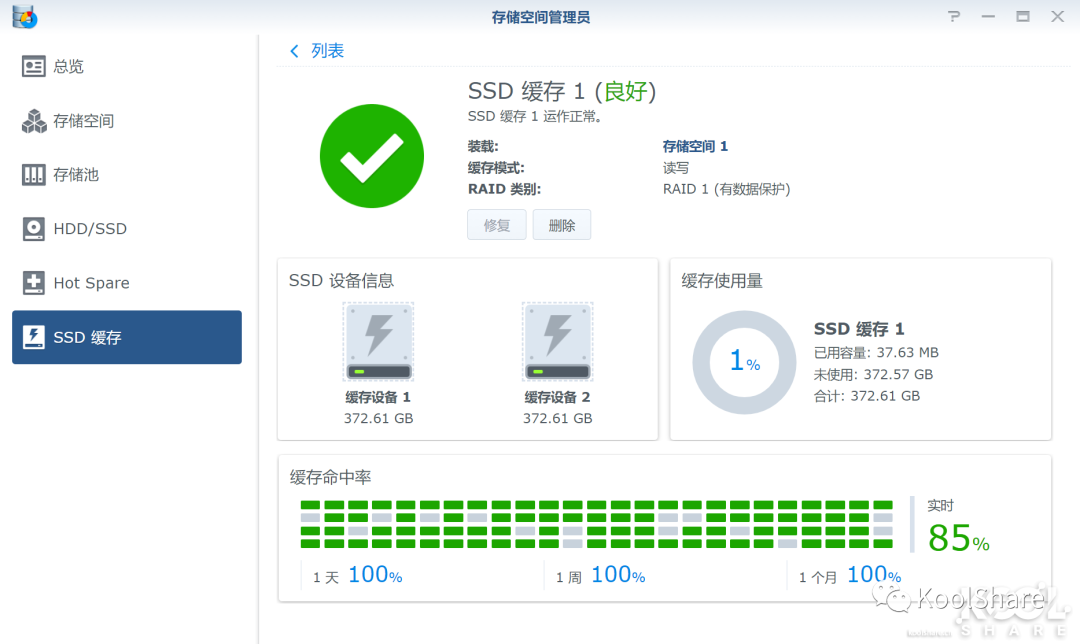

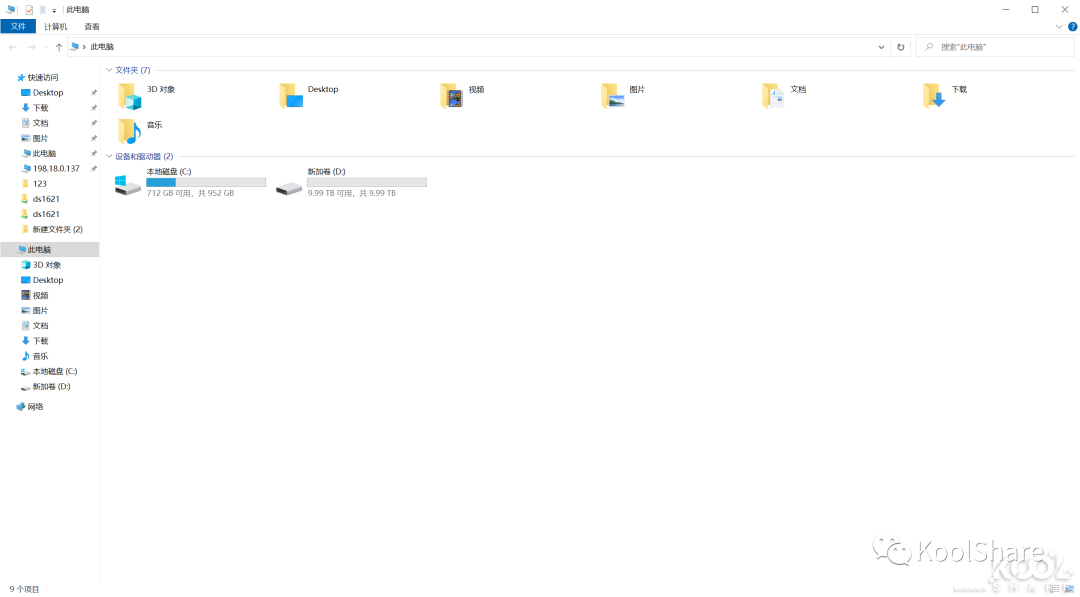

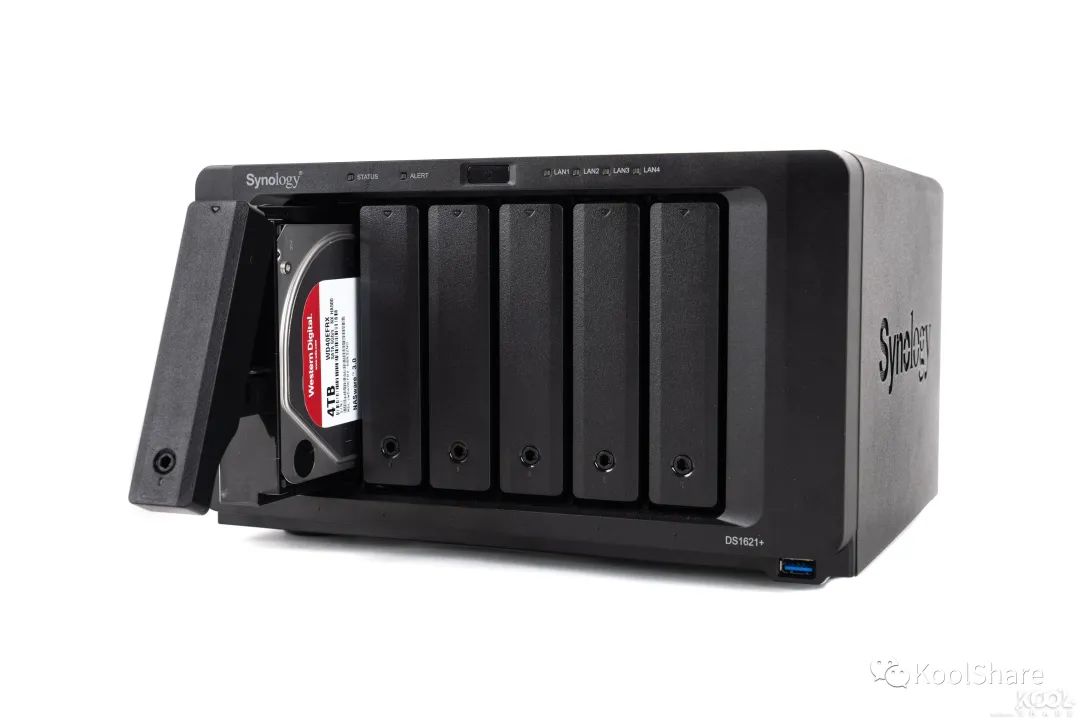

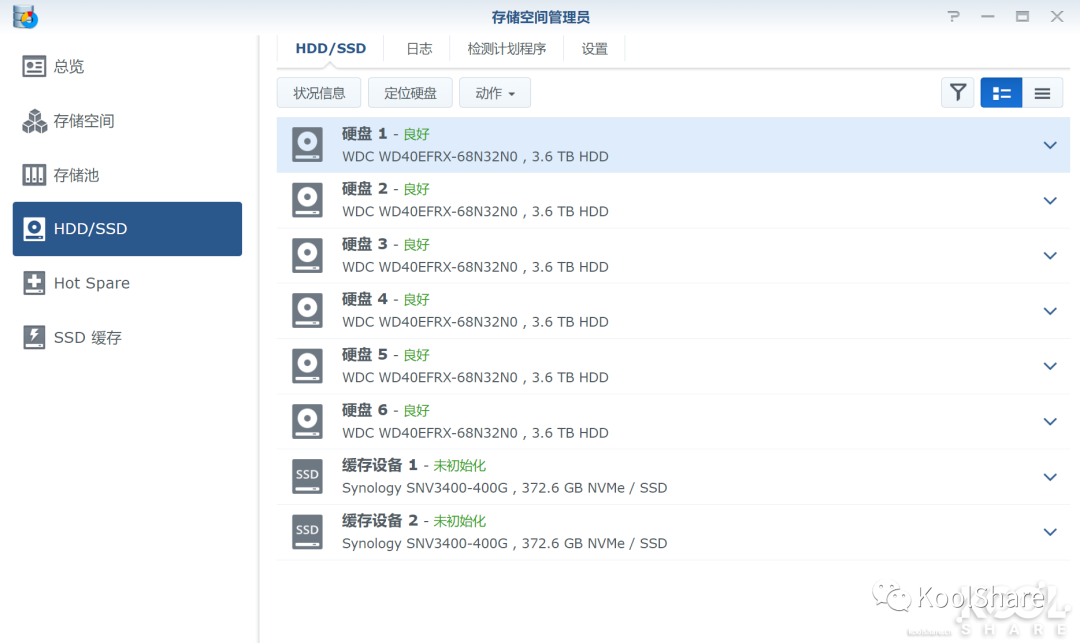

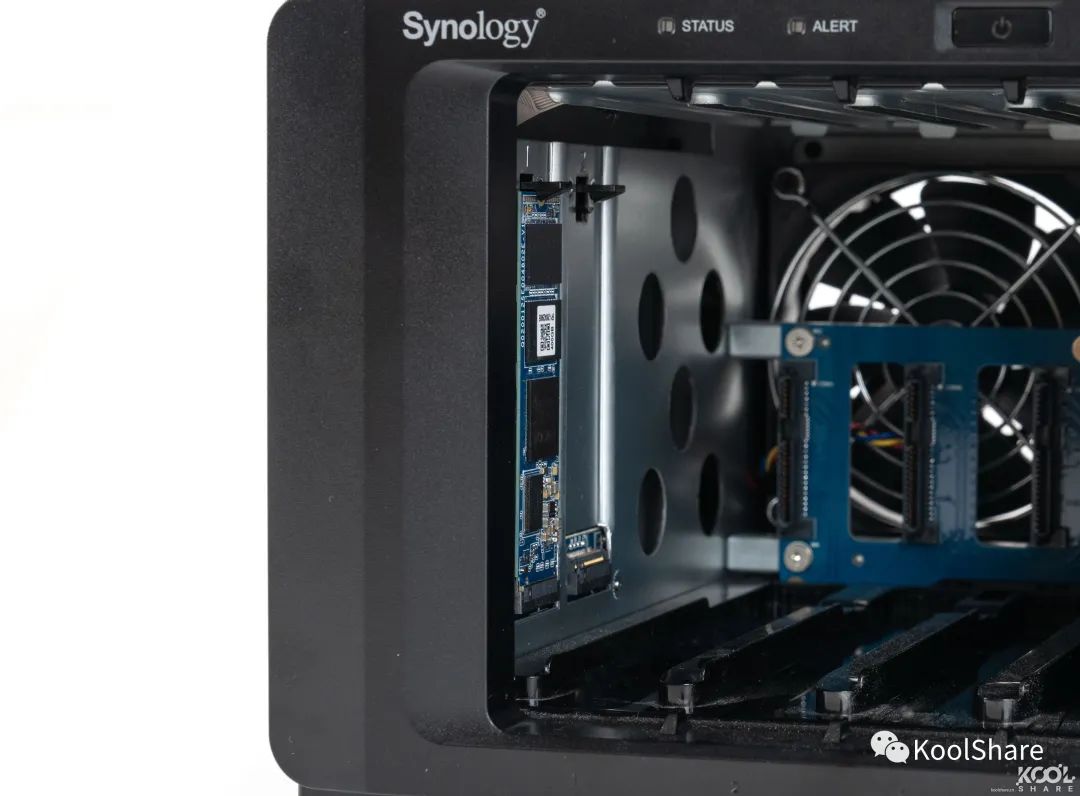

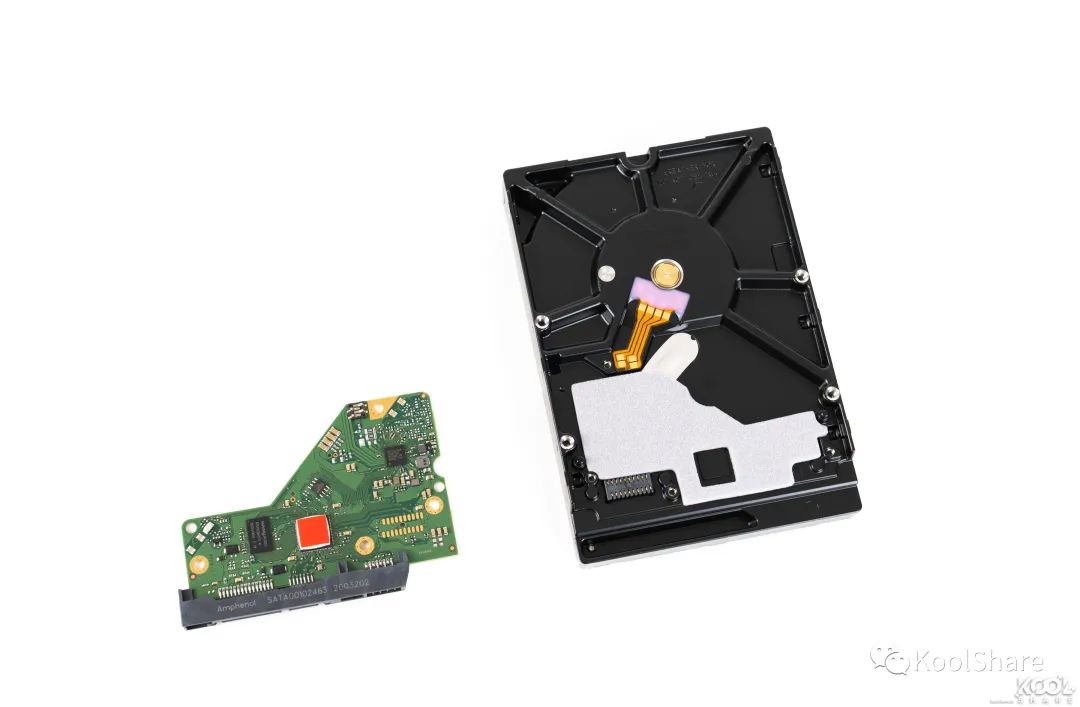

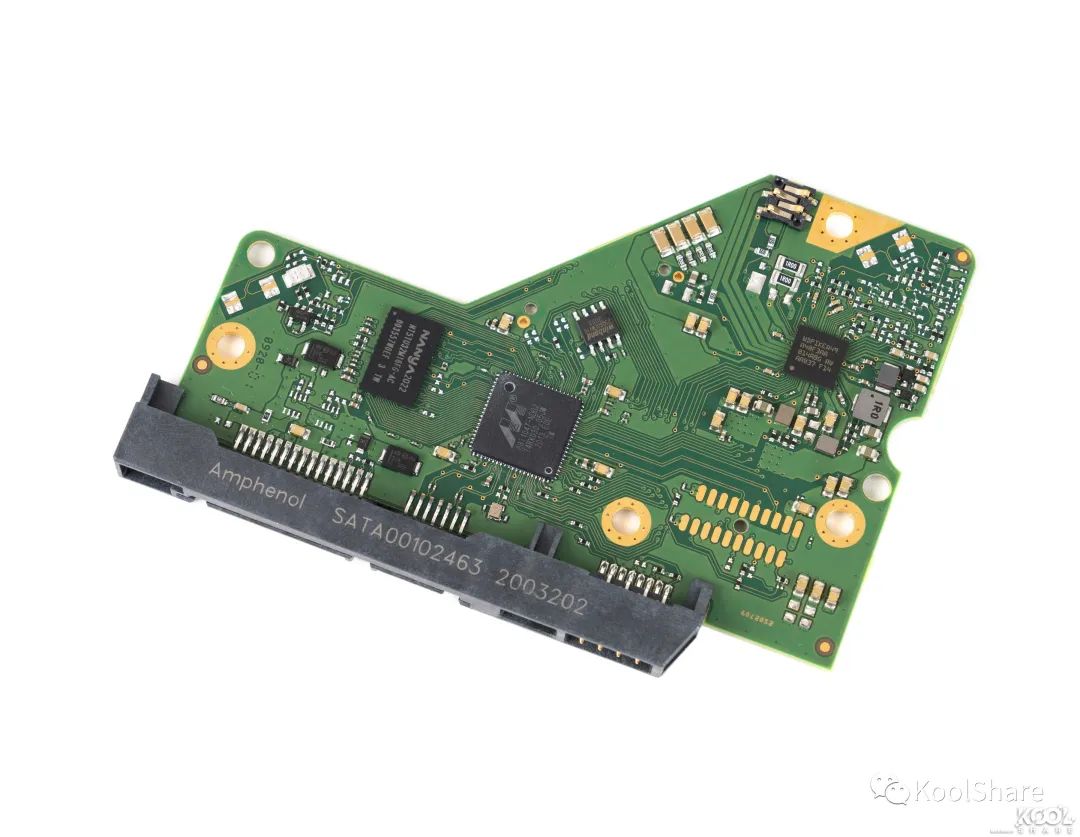

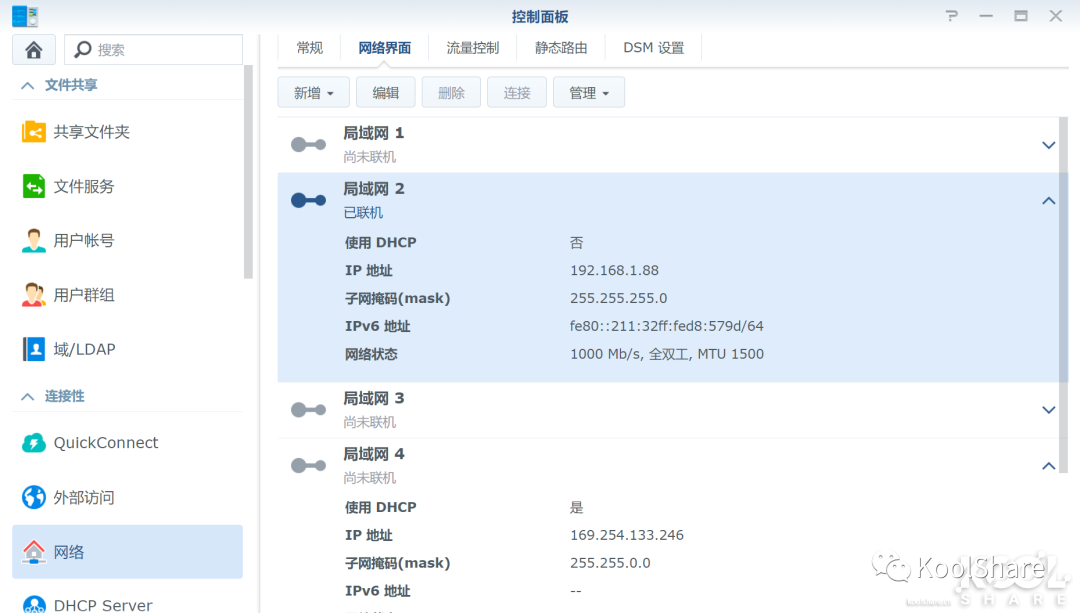

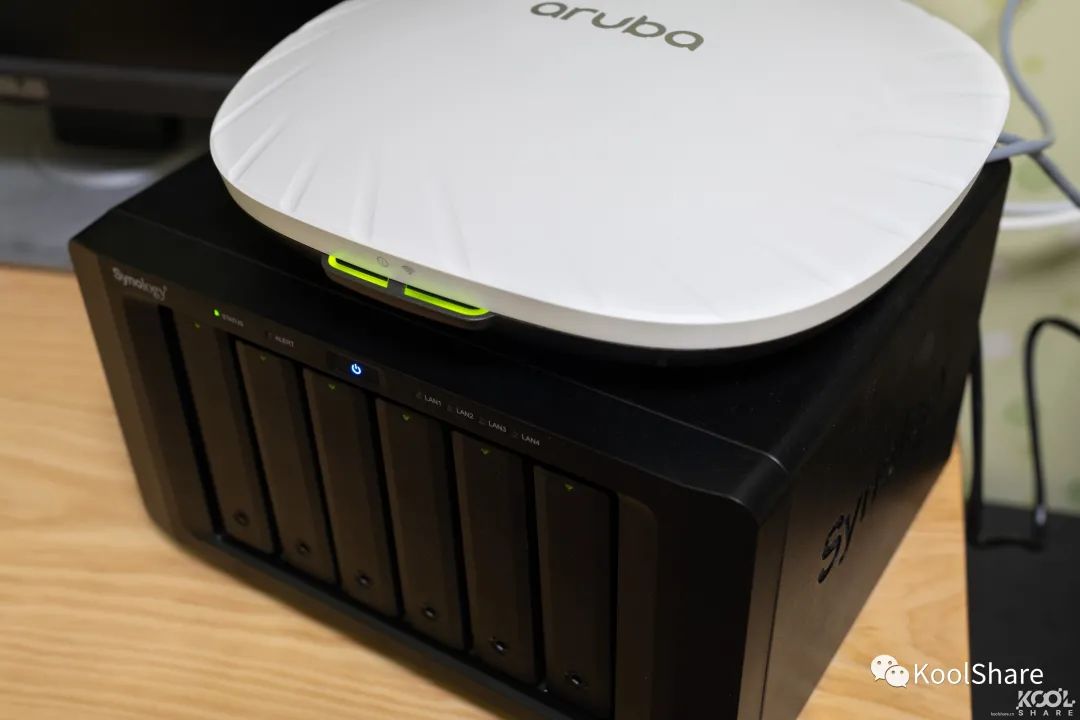

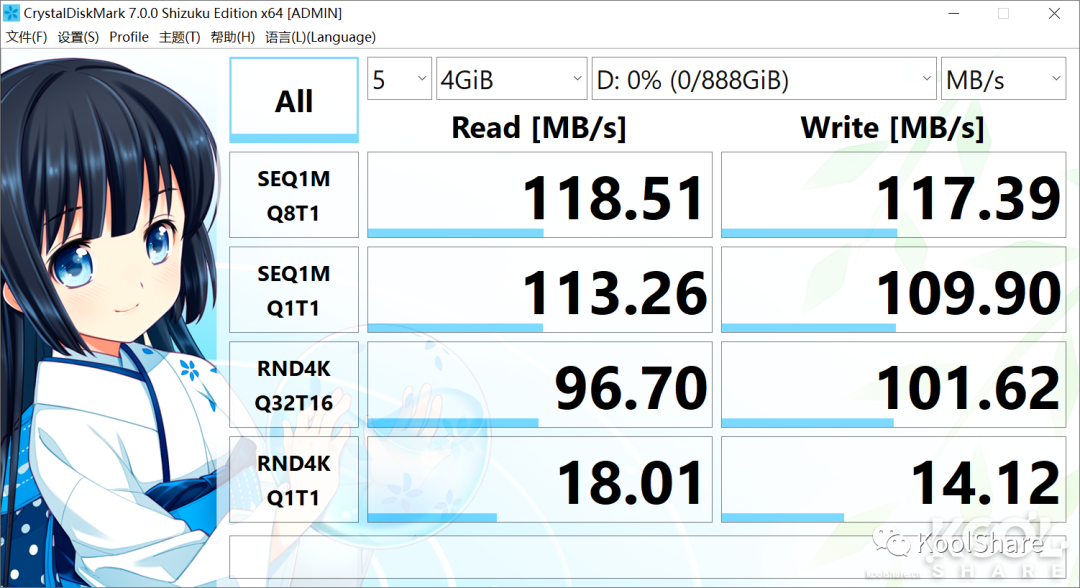

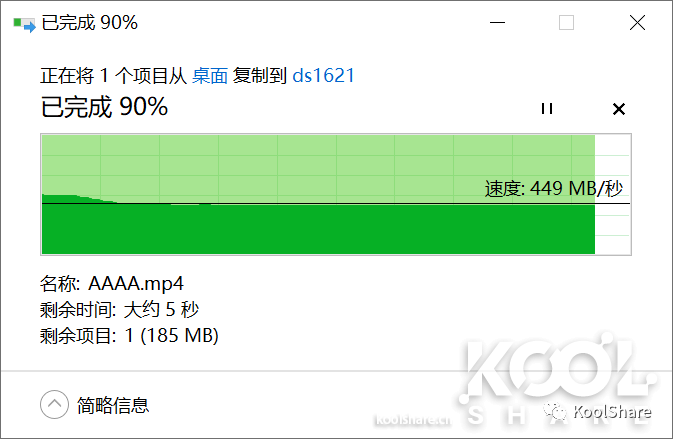

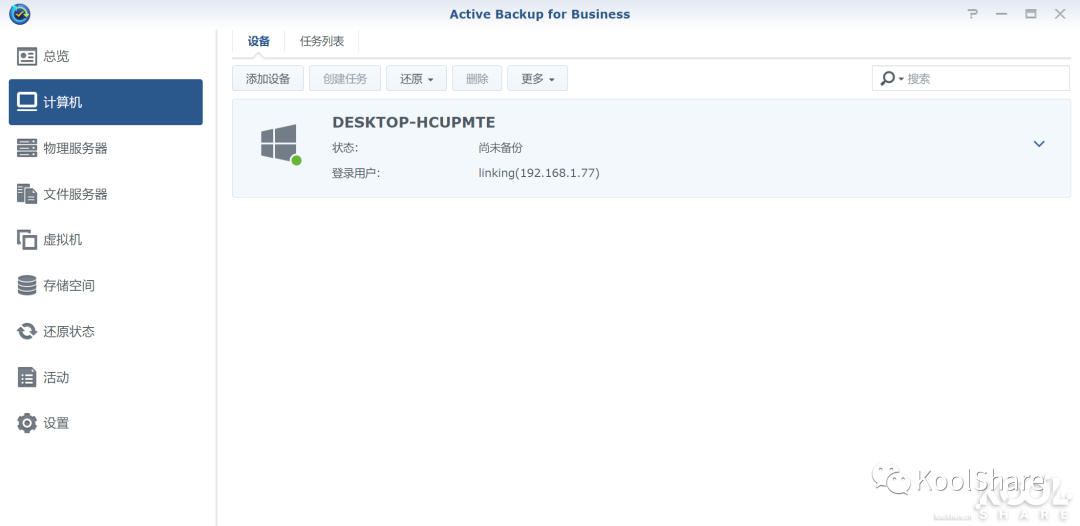

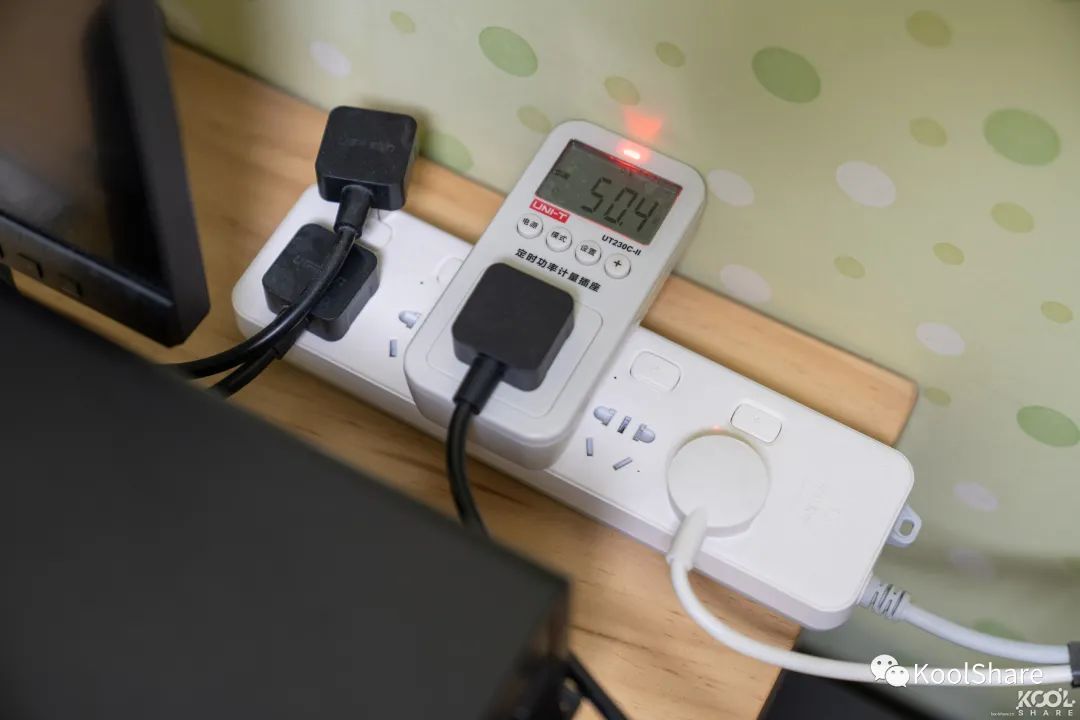

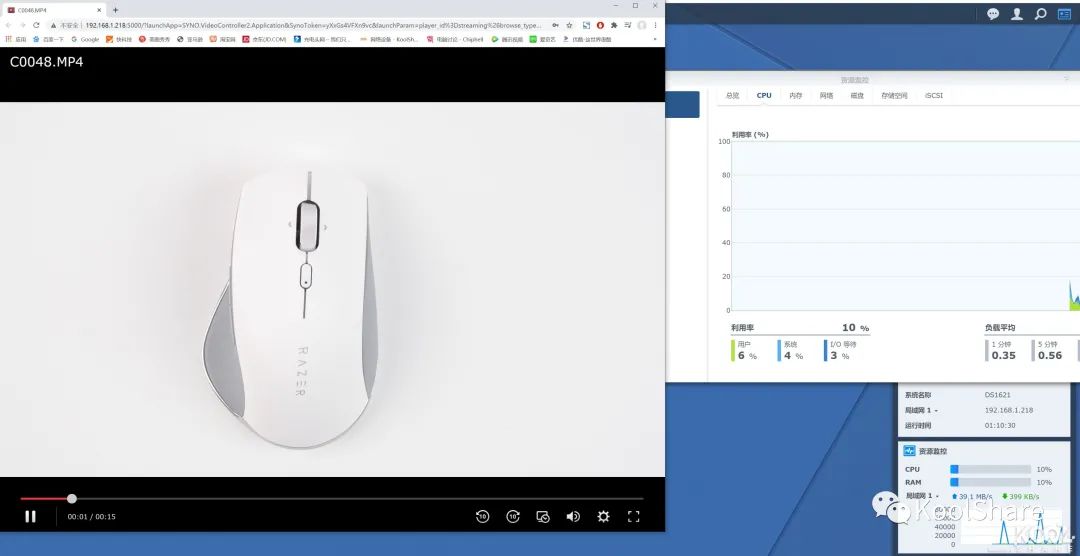

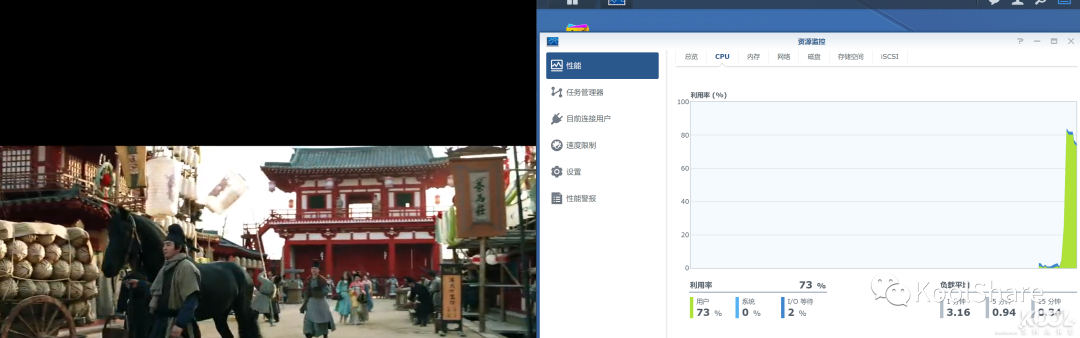

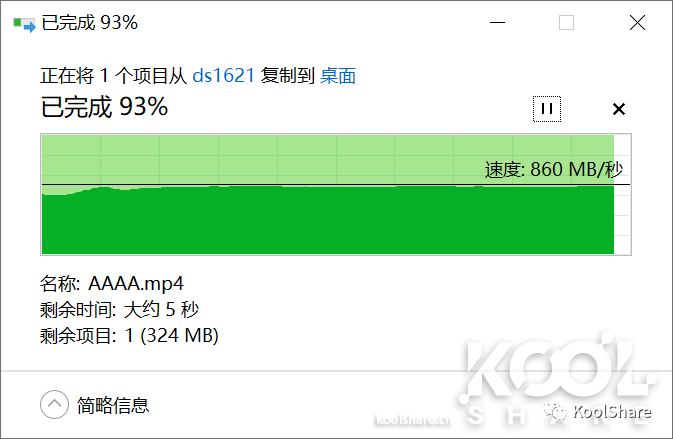

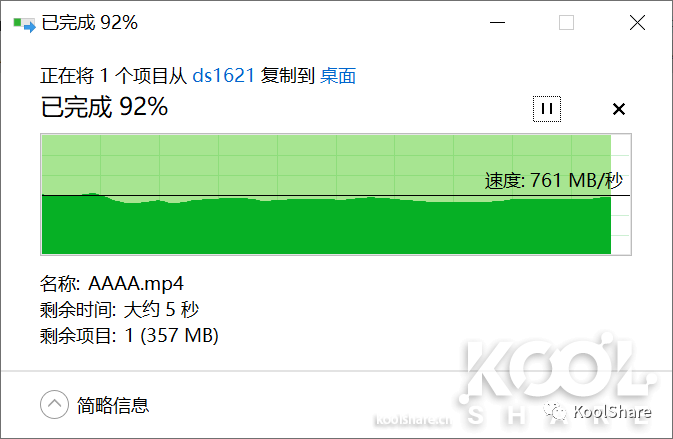

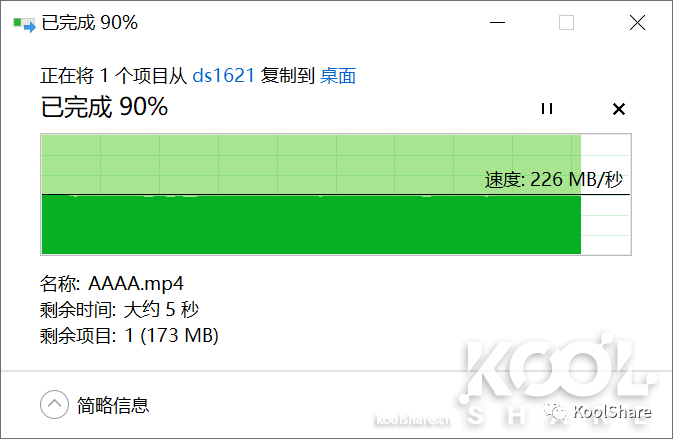

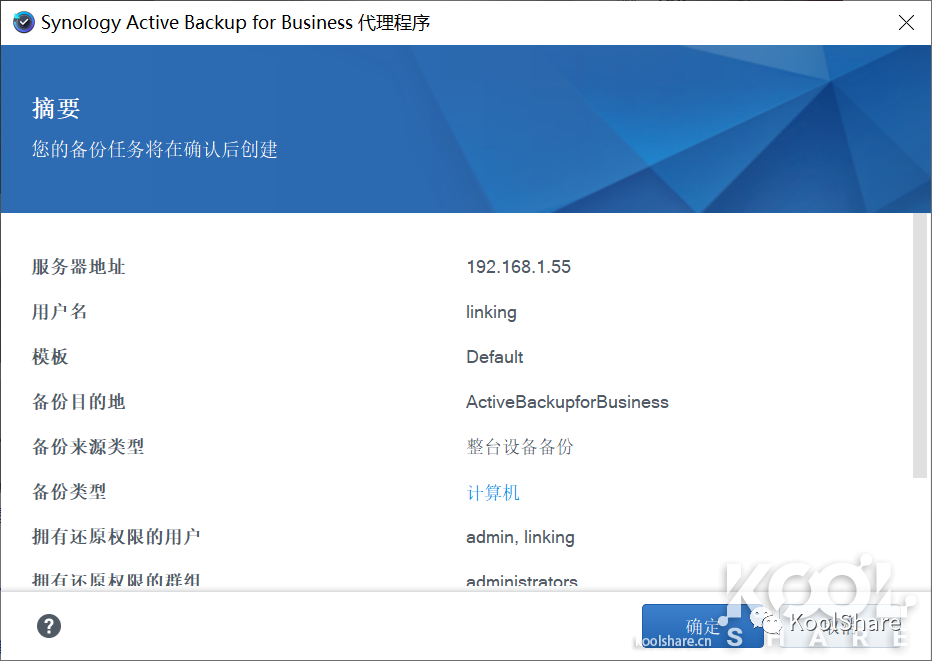

WD Red Pro系列，2TB—14TB全系采用CMR技术，7200RPM▲背面一览。PCB板通过螺丝固定在盘体上▲拆下PCB主板，PCB主板与盘体电路采用公母座互联，之间有一层泡棉作为缓冲▲PCB主板正面一览。NT5TU32M16FG-AC，DRAM缓存，大小为64MB，来自南亚；主控为88i1047，制造厂商是Marvell▲WD Red Plus系列NAS盘规格一览▲Synology SNV3400 400G专为系统缓存而构建，可在要求苛刻的全天候环境中提高随机I/O性能并减少延迟。它提供耐用缓存体验，具有205000/40000次以上的4K随机读/写IOPS和500TBW耐久性评级，适用于多用户环境、多媒体后期制作和数据库应用程序。群晖DS1621+内置两个M.2 NVMe 2280 SSD插槽，这里为其准备了两块SNV3400 400G▲DS1621+的M.2插槽位于机内左侧，将Synology SNV3400 400G安装好。如果需要给SSD加散热片的话需要注意散热片高度，高度太高会影响HDD插入▲WD40EFRX 4TB硬盘专为NAS系统而优化，其采用的独特算法，能在NAS和RAID环境中实现性能和可靠性的完美平衡DSM▲在信息中心里可以查看CPU型号、核心数、主频以及NAS当前安装的内存容量等信息▲DS1621+的四个LAN口都是千兆速率▲可以看到安装的所有硬盘，6块WD40EFRX 4TB HDD和两块Synology SNV3400 400G▲储存池只能使用6块WD40EFRX 4TB HDD来创建，可以组建RAID 5▲Synology SNV3400 400G SSD只能组建RAID 1来作为缓存应用场景▲电脑上透过DS1621+的ISCSI外挂储存，直接使用Adobe软件对NAS中的照片进行修改，利用DS1621+扩展的10G网卡，可以获得和在本地相差无几的体验。这样一来就可以为自己的PC获取额外的存储空间，储存大量影音与照片。对于一些影楼或者个人工作室而言，DS1621+是Adobe文件的最佳数据备份解决方案之一▲根据自己的需求，设定ISCSI外挂储存空间的大小▲PC侧使用ISCSI发起程序连接到DS1621+▲这时候就能发现这块磁盘了，创建新的分区▲10T的ISCSI外挂储存空间这个时候就创建完成了，可以将大量的图片文件存放在ISCSI外挂储存中▲在ISCSI外挂储存里存放91张RAW格式图片文件，总容量大小为10.4GB▲将它们导入Lightroom只需要5秒左右的时间，读取速度非常给力▲因为koolshare评测室经常需要测评各种各样的无线路由器，所以有一个本地测速服务器是非常方便的。使用群晖DS1621+就可以搭建一个稳定的测速环境，节省一个千兆的宽带费用▲首先安装群晖的Web Station来搭建测速网站▲继续安装PHP 7.4▲下载Speedtest软件包(链接：https://pan.baidu.com/s/1mkMWsS9md3KtpHgbl-hObA  提取码：x8ox )上传到Web文件夹下▲打开Web Station套件，点击PHP 设置，编辑Default Profile配件文件，勾选openssl▲接着点击虚拟主机，新增—基于端口—HTTP，端口可以自定义。继续选择Speedtest文件包所在目录。▲最后PHP选择7.4，确定▲输入NAS IP:60就能进入测速页面了，基本跑满千兆LAN口▲iPhone 12搭配Aruba AP555，测试一下iPhone 12无线网卡的吞吐能力▲群晖的Active Backup for Business可以随时备份我的个人电脑。作为一个硬件发烧友，需要经常装机的我，再也不需要烦恼系统重装的耗时耗力了▲安装好Active Backup for Business套件后，点击激活，激活后可以就能来到主界面了▲在开始对我们的电脑备份之前，首先要在需要备份的电脑端安装ActiveBackup for Business Agent(下载地址)▲填入DS1621+的IP地址和用户名密码▲连接完成后点击确定即可。Agent会做一个自动的默认配置，剩下操作都在NAS上完成。这种简单化的部署，对于企业IT来说非常方便的。在客户端安装完Agent后，就可以在NAS侧统一管理了▲回到DS1621+中，Active Backup for Business套件的主界面中已经显示刚刚安装ActiveBackup for Business Agent的PC了▲选择任务列表，选择列表中的任务，右击备份▲此时PC端的ActiveBackup for Business Agent主界面中就会显示当前的备份进度了▲备份完成，搭载了万兆网卡的DS1621+备份需时10分钟▲用Active Backup for Business套件可以方便的帮我们备份数据，需要还原数据的时候就要用到Active Backup for Business 还原媒体建立工具了(下载地址)▲为了在其他电脑上也可以恢复数据，这里选择创建恢复U盘▲根据提示创建好启动U盘▲将已备份的数据恢复到新硬盘。这里需要注意的是更换的新硬盘容量必须大于等于旧硬盘▲使用启动U盘进入恢复程序，Active Backup for Business恢复向导不带网卡驱动，所以这里需要加载网卡驱动程序▲连接到DS1621+，选择刚才备份的数据，点击确定就可以恢复数据到新硬盘了性能测试6块WD40EFRX 4TB HDD组建RAID 5，使用千兆LAN口▲向NAS中上传文档，此时DS1621+的写入速度为114MB/s左右▲从NAS中取回文档，此时DS1621+的读取速度为113MB/s左右▲挂载ISCSI储存后，CrystalDiskMark测试6块WD40EFRX 4TB HDD组建RAID 5 + 两块Synology SNV3400 400G缓存，使用千兆LAN口▲向NAS中上传文档，此时DS1621+的写入速度为113MB/s左右▲从NAS中取回文档，此时DS1621+的读取速度为114MB/s左右▲挂载ISCSI储存后，CrystalDiskMark测试SMB3多通道测试▲SMB3双通道，向NAS中上传文档，此时DS1621+的写入速度为223MB/s左右▲SMB3双通道，从NAS中取回文档，此时DS1621+的读取速度为226MB/s左右▲SMB3三通道，向NAS中上传文档，此时DS1621+的写入速度为334MB/s左右▲SMB3三通道，从NAS中取回文档，此时DS1621+的读取速度为341MB/s左右▲SMB3四通道，向NAS中上传文档，此时DS1621+的写入速度为449MB/s左右▲SMB3四通道，从NAS中取回文档，此时DS1621+的读取速度为443MB/s左右6块WD40EFRX 4TB HDD组建RAID 5，使用万兆网卡▲向NAS中上传文档，此时DS1621+的写入速度为852MB/s左右▲从NAS中取回文档，此时DS1621+的读取速度为860MB/s左右▲挂载ISCSI储存后，CrystalDiskMark测试6块WD40EFRX 4TB HDD组建RAID 5 + 两块Synology SNV3400 400G缓存，使用万兆网卡▲向NAS中上传文档，此时DS1621+的写入速度为836MB/s左右▲从NAS中取回文档，此时DS1621+的读取速度为761MB/s左右▲挂载ISCSI储存后，CrystalDiskMark测试▲将缓存的跳过连续IO选项的勾去掉，检测M.2 SSD性能▲向NAS中上传文档，此时DS1621+的写入速度为547MB/s左右▲从NAS中取回文档，此时DS1621+的读取速度为861MB/s左右▲挂载ISCSI储存后，CrystalDiskMark测试。测试结果受到M.2插槽带宽和SNV3400 SSD自身性能的影响解码测试▲播放1080P的视频时，CPU占用在10%左右▲播放4k hevc编码视频时，CPU占用在70%左右，毕竟没有GPU参与硬解功耗测试▲群晖DS1621+休眠时功耗为22.8W左右▲群晖DS1621+安装6块WD40EFRX 4TB HDD，使用千兆LAN口正常运行时功耗为49.0W左右▲群晖DS1621+安装6块WD40EFRX 4TB HDD，使用千兆LAN口上传文档时功耗为50.4W左右▲群晖DS1621+安装6块WD40EFRX 4TB HDD和两块SNV3400 400G(缓存)，使用千兆LAN口正常运行时功耗为52.4W左右▲群晖DS1621+安装6块WD40EFRX 4TB HDD和两块SNV3400 400G(缓存)，使用千兆LAN口上传文档时功耗为54.5W左右噪音测试▲环境噪音在36.1dB左右▲DS1621+启动时噪音在69.8dB左右▲静音模式下，DS1621+的噪音分贝值在41.6dB左右▲低温模式下，DS1621+的噪音分贝值在42.5dB左右▲全速模式下，DS1621+的噪音分贝值在70.7dB左右▲正常运行状态下，DS1621+的噪音分贝值在41.8dB左右温度测试▲室温在21.1度左右，湿度在71.4%左右▲DS1621+正常运行一个半小时左右，CPU温度在42度附近▲此时系统中各硬盘温度一览▲关机后，使用测温仪测得1槽位HDD温度在31.2度左右▲2槽位HDD温度在31.4度左右▲3槽位HDD温度在30.9度左右▲4槽位HDD温度在30.4度左右▲5槽位HDD温度在29.6度左右▲6槽位HDD温度在29.4度左右▲1槽位SSD温度在34.2度左右▲2槽位SSD温度在33.8度左右总结硬件部分：DS1621+搭载AMD Ryzen V1500B四核心CPU和4GB ECC内存(最高可以支持32G)，性能方面是毋庸置疑的强大。由于AMD Ryzen V1500B没有集成GPU，有4k视频需求的用户最好自己准备Apple TV这类的视频盒子

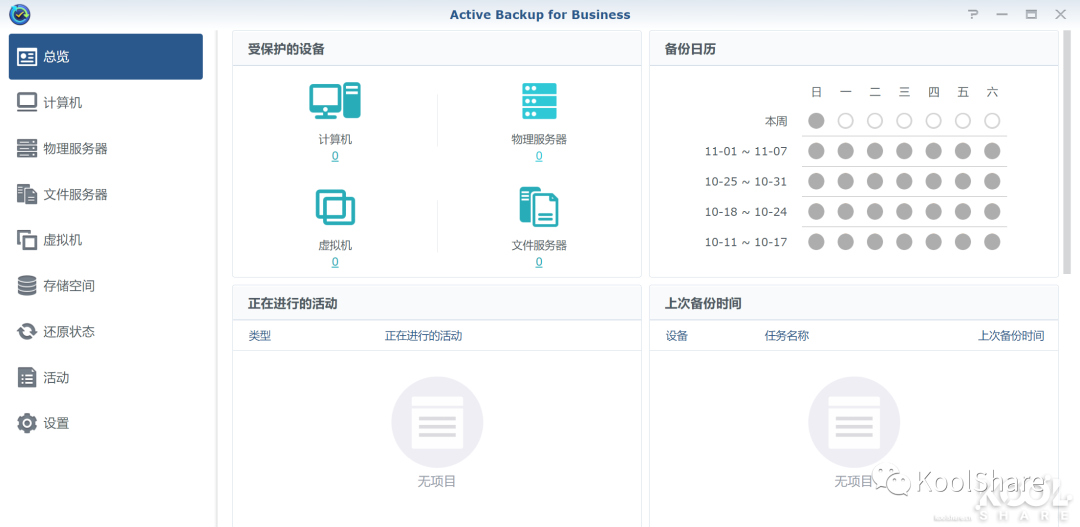

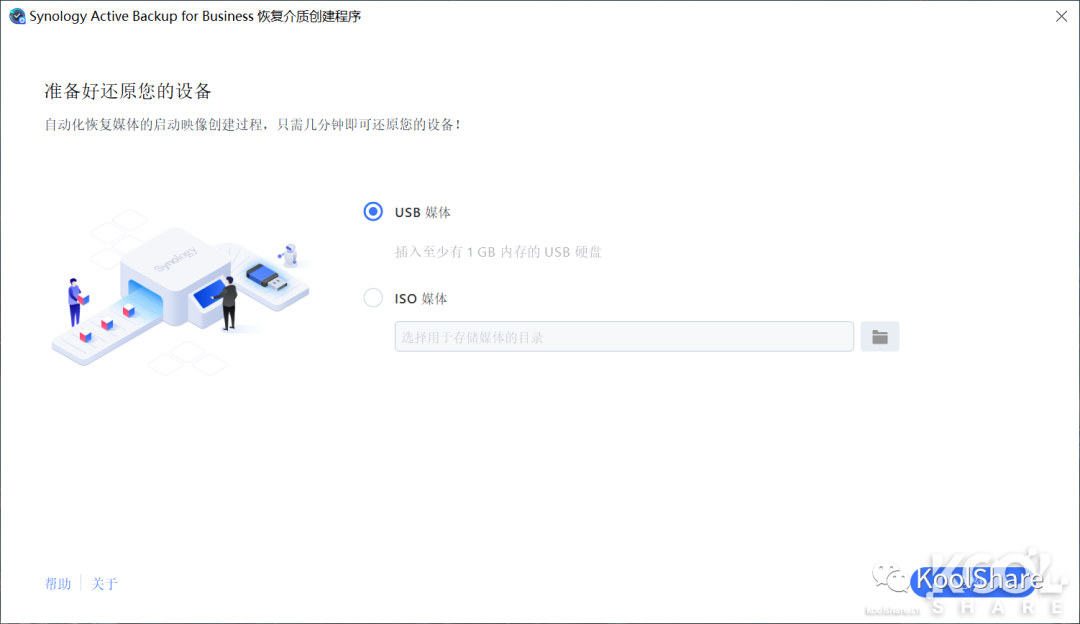

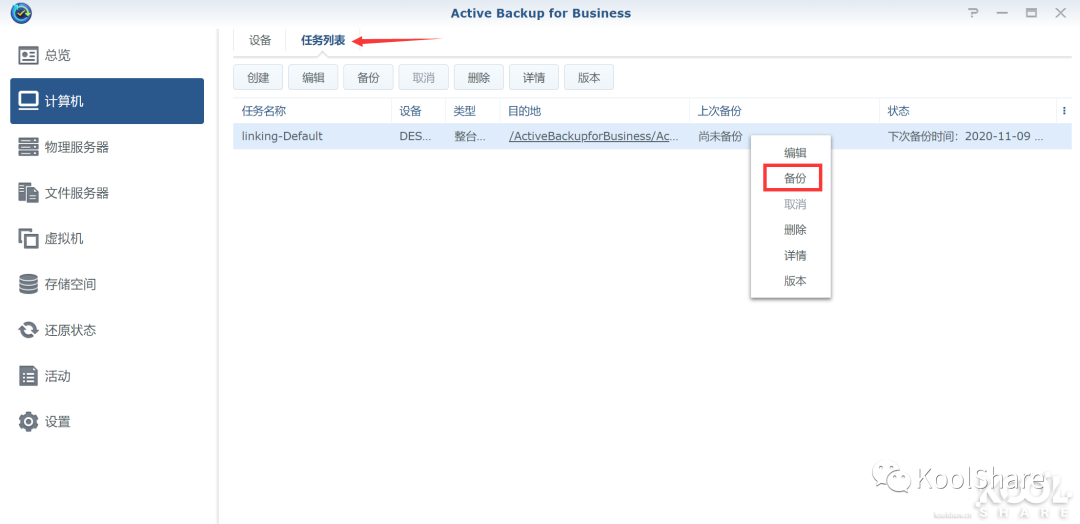

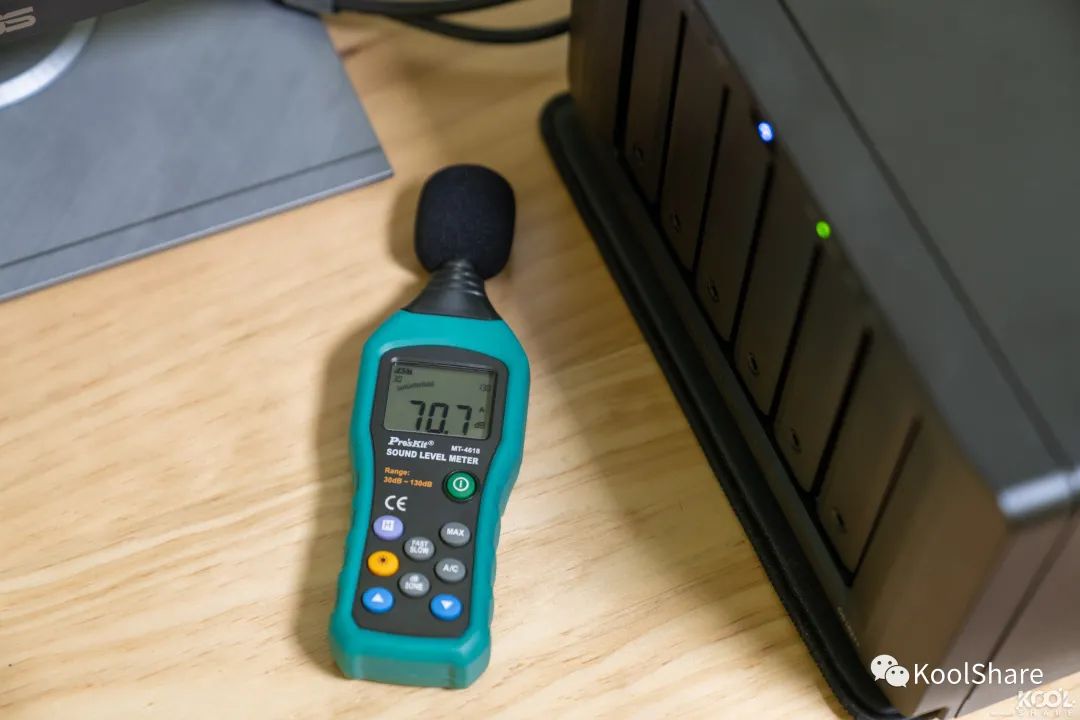

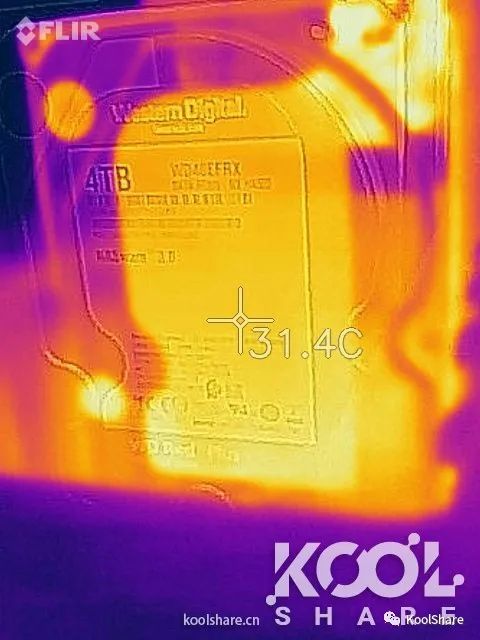

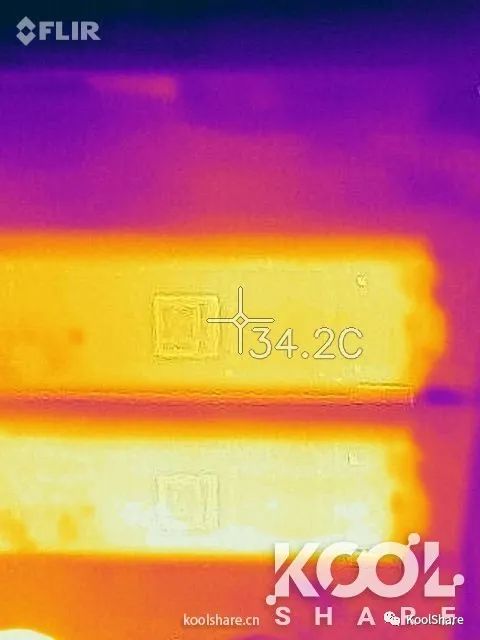

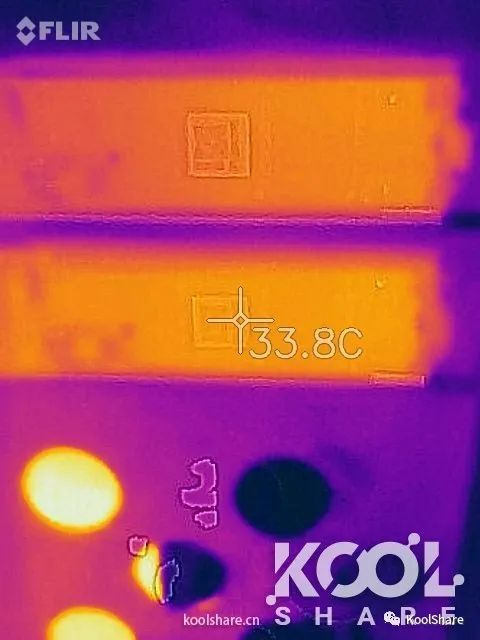

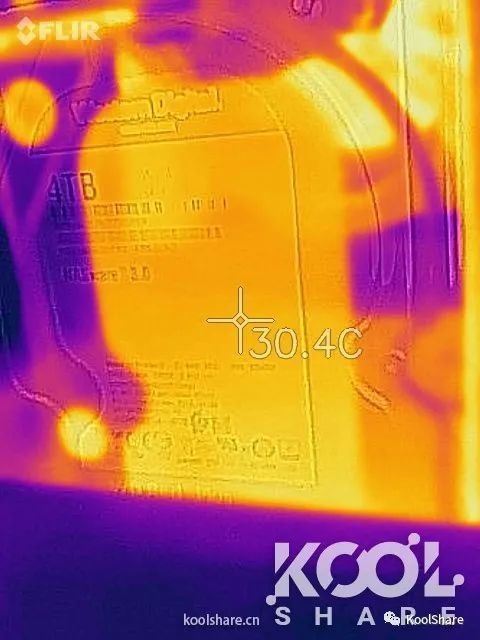

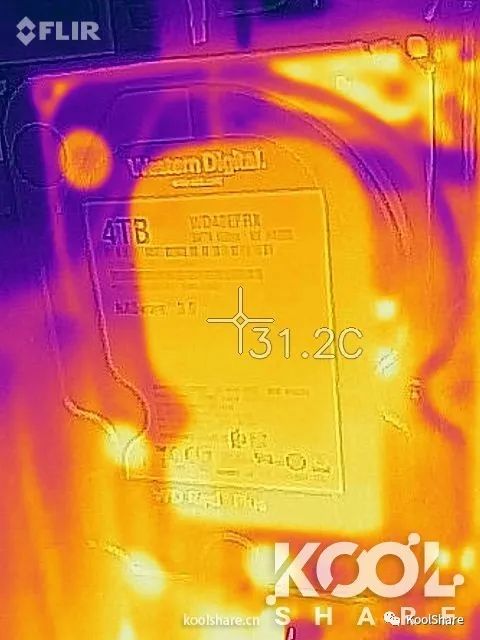

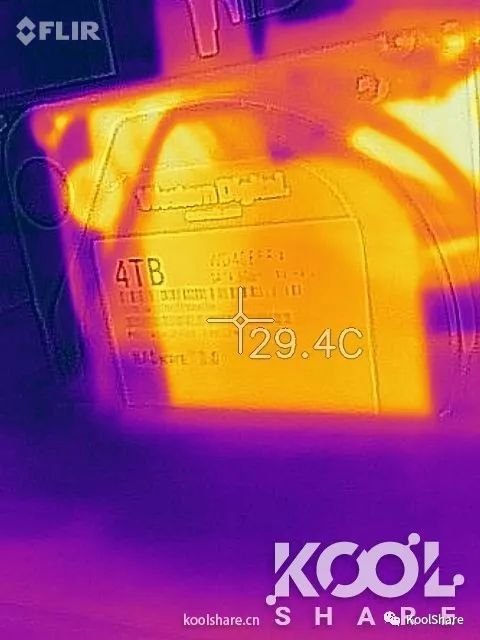

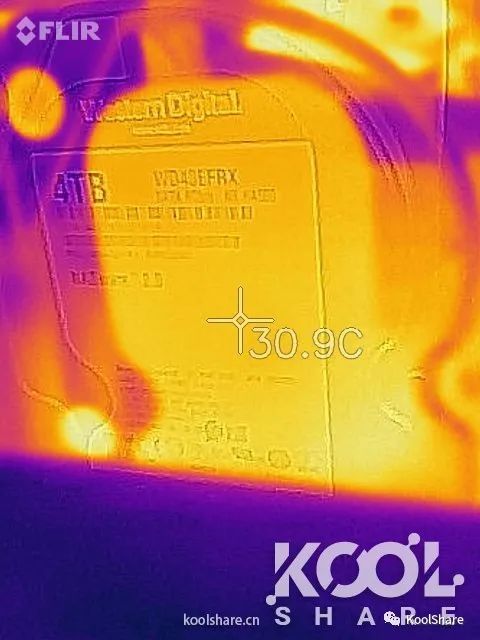

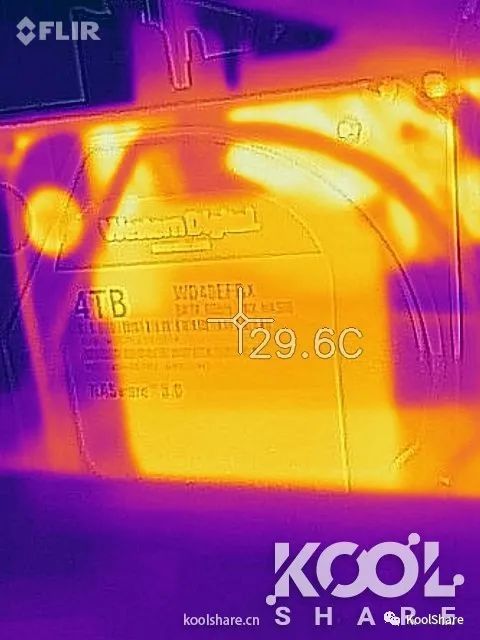

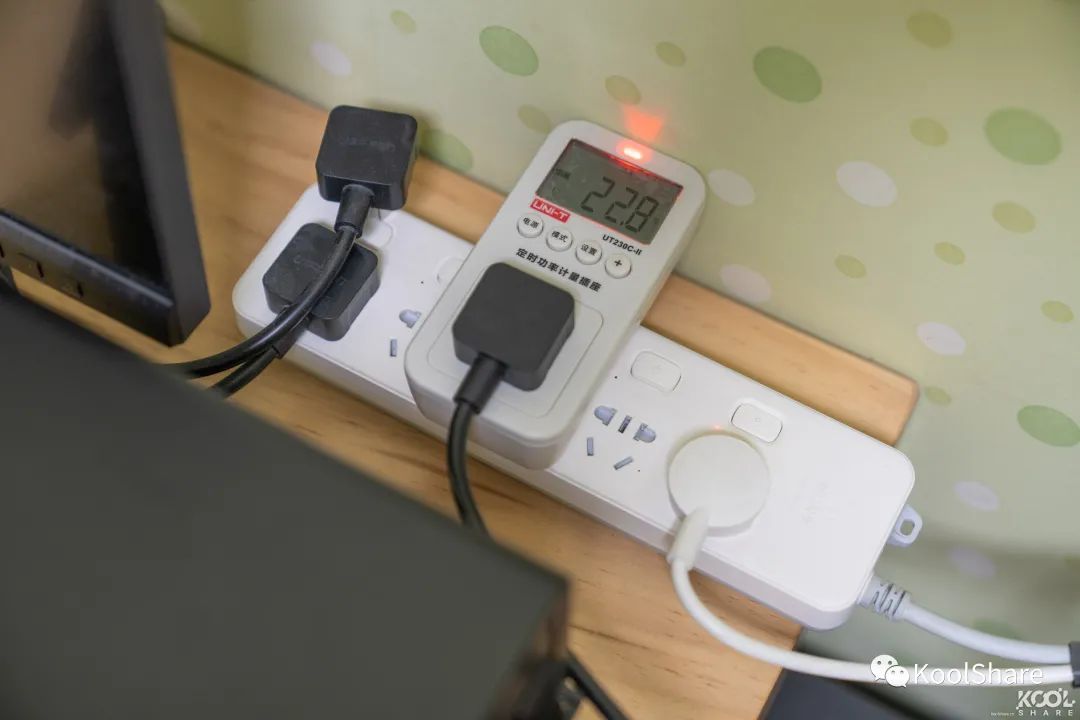

散热方面：DS1621+采用了全新的4pin FD129225EB-N 9cm风扇，虽然低转速模式下静谧性不错，但是高转速下很吵。对噪音敏感的用户可以自行更换风扇

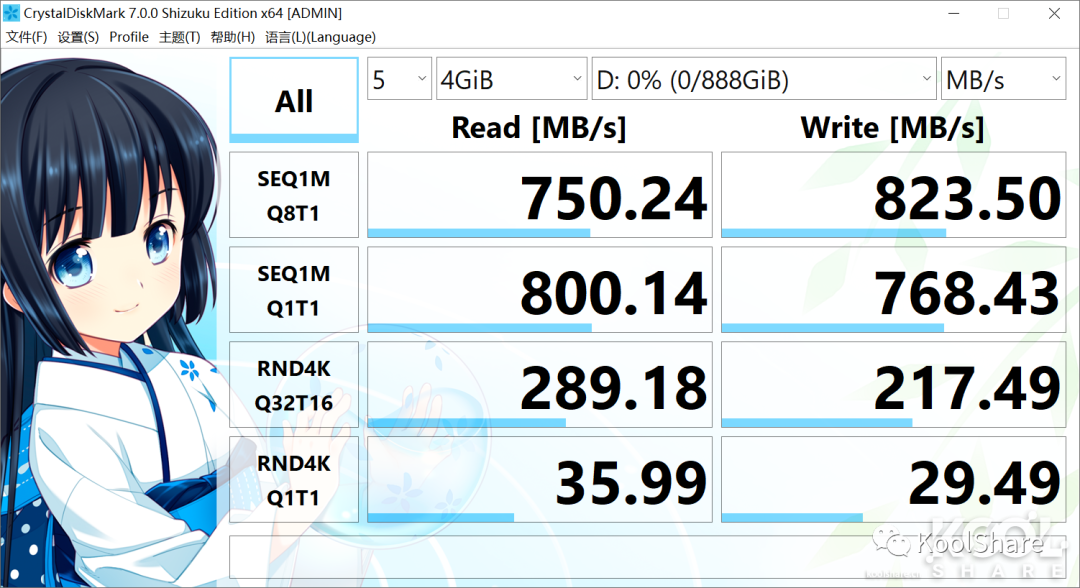

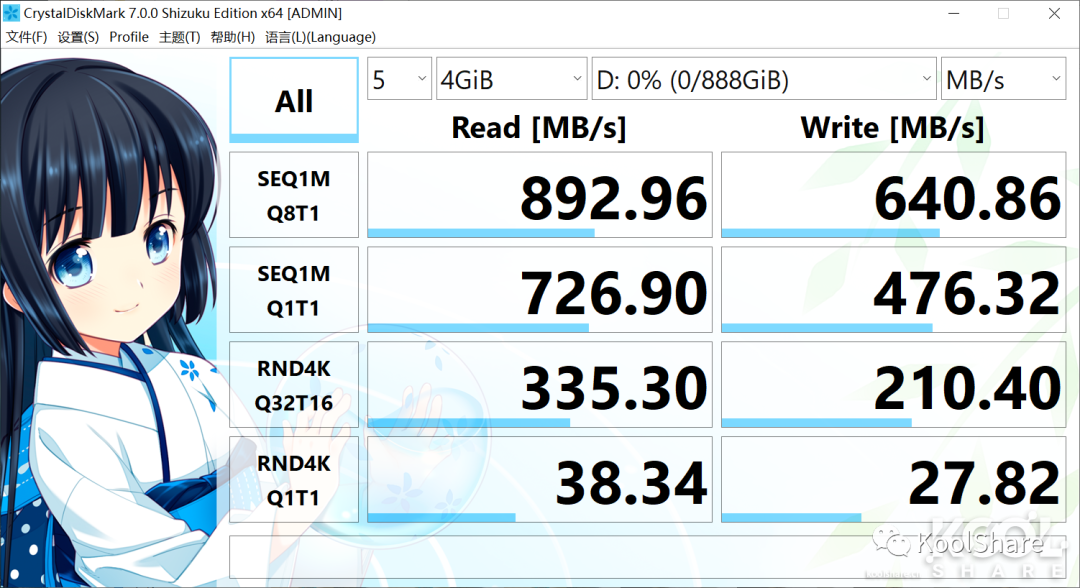

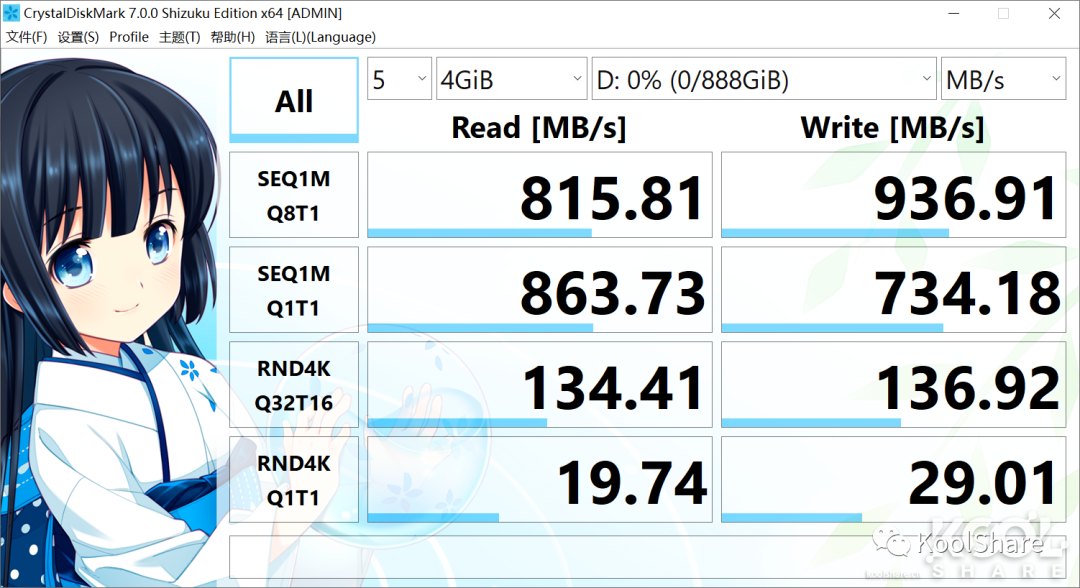

储存部分：DS1621+支持安装6块3.5寸硬盘或者2.5寸SSD，可建立较高安全的RAID 5保护，同时享有M.2 NVMe SSD缓存而不占用3.5英寸硬盘的数据存储空间。使用DS1621+背部的两个eSATA接口，还能连接两台Synology DX517扩展柜，最高可扩充至16个硬盘，能带来更大的储存空间

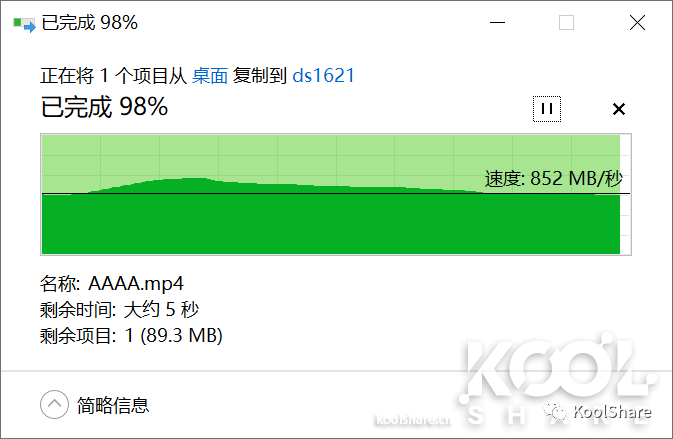

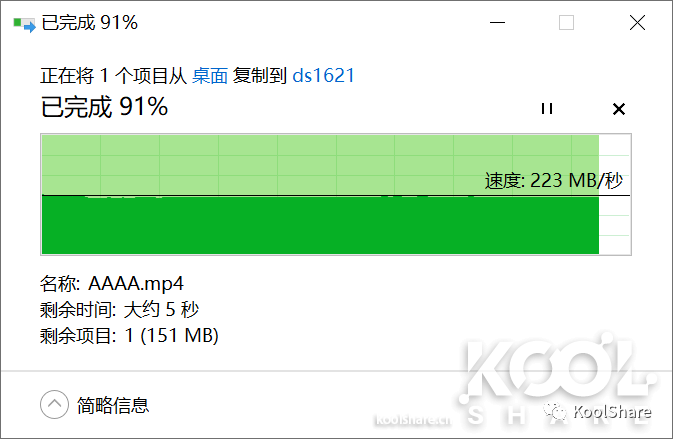

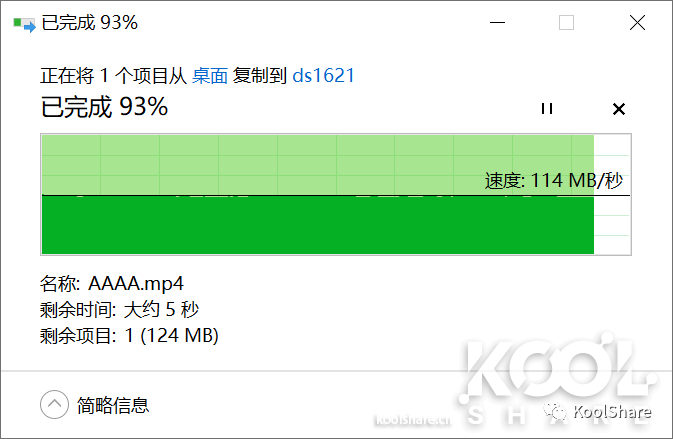

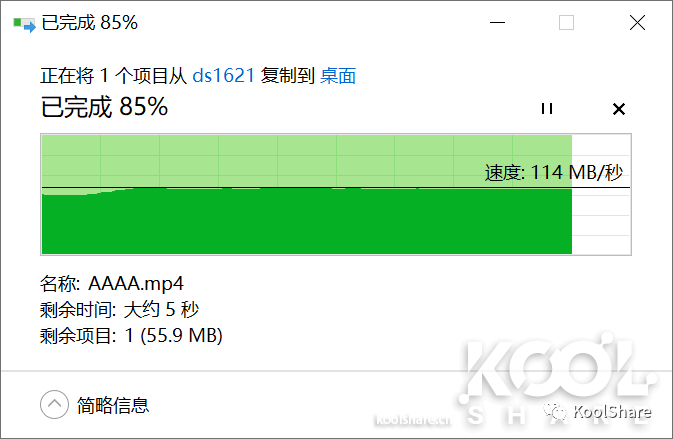

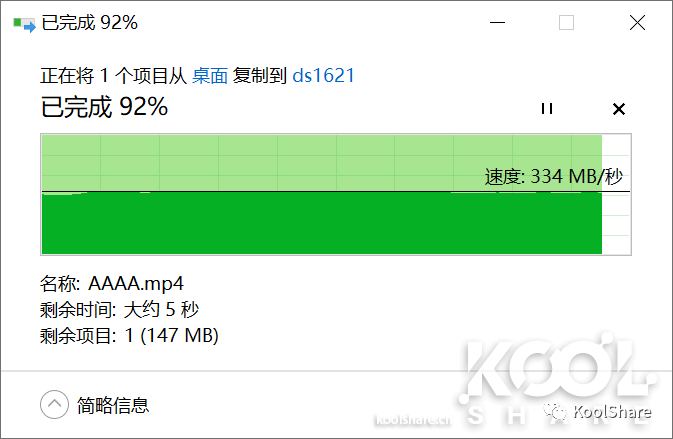

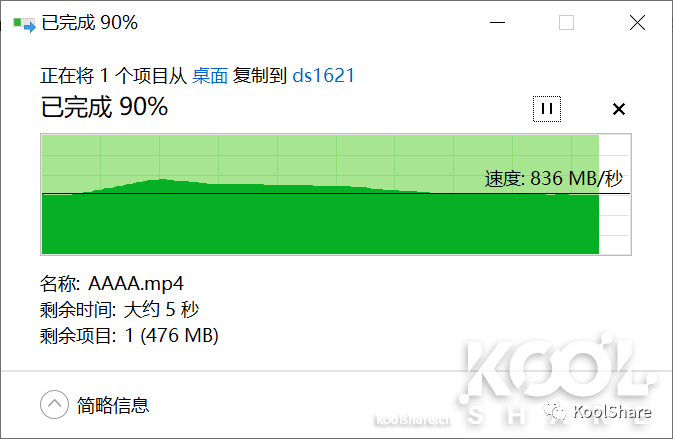

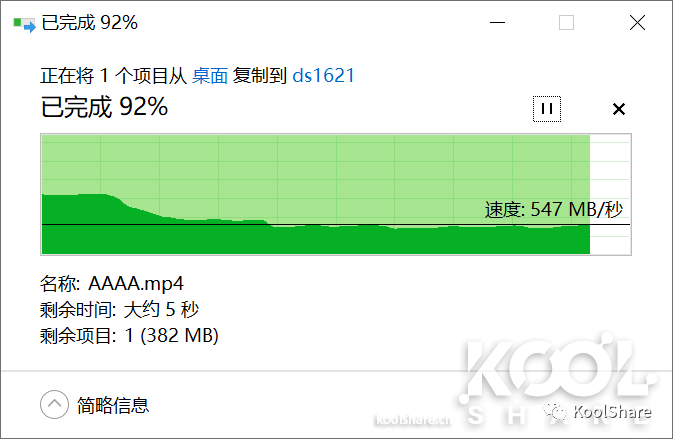

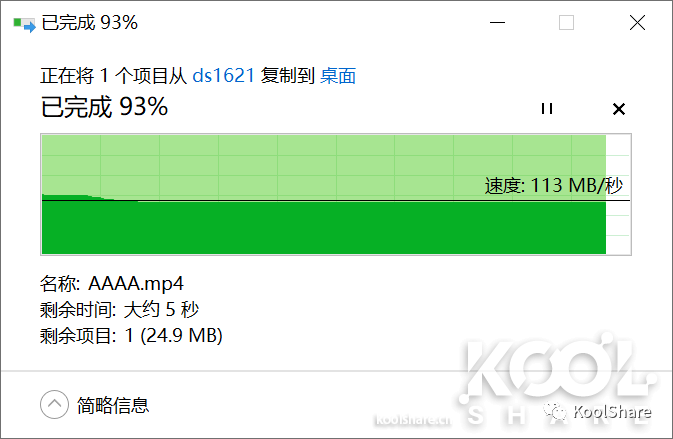

网卡部分：内建的四个千兆网卡支持链路聚合和SMB3多通道，能有效提升办公效率。除此之外，DS1621+还可以使用PCIe插槽来安装万兆网卡，支持更高效的万兆网络，显著改善现有工作流已知问题：群晖原厂E10M20-T1二合一适配器卡在DS1621+上无法识别，期待群晖更新系统来解决
