excel 如何快速产生好看漂亮的滑竹散点图

---

所谓高端的图表设计，大多用到了数据构造这个思路，所以这个例子也不例外，一定是构造得到。但XY散点图大家感觉会比较难懂？其实也不难，你只要记住XY散点图的X轴和Y轴都是有数值作为刻度依据，就行了。

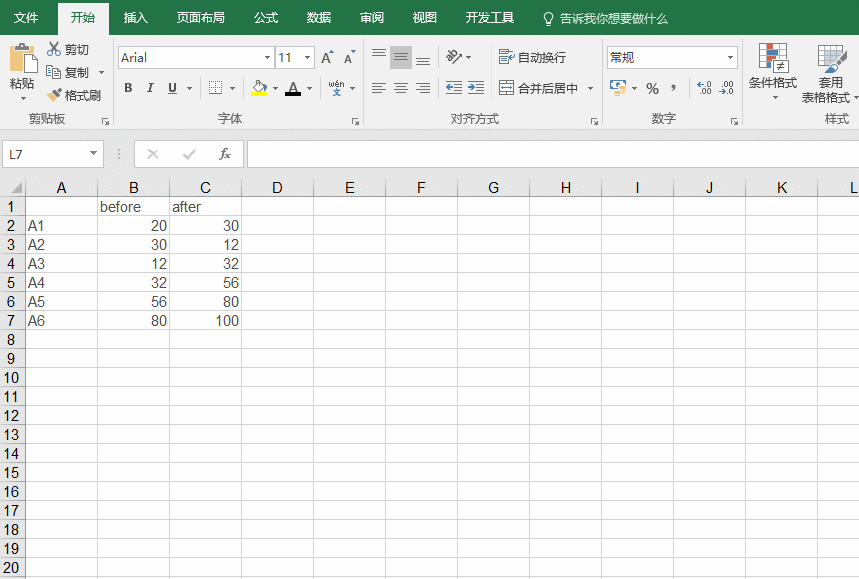

我们用以下数据作为依据。有关项目A1到A6，之前数据与之后数据进行比较，事实上这种用堆积条形图或是堆积柱形图就能很好的展现出来。



直接插入堆积条形图即可。

可是，可是本例趋势要用所谓的滑珠XY散点图表达，是不是“有点没事找事做”得意思。呵呵。

错，这是更加高大上的表达方法，在一些“高端”的地方，还是希望大家来掌握的。

我们继续，前面讲过XY散点图，两轴都是数值，所以直接用现有的数据结构是无法产生的。

需要构造数据，构造方法如下：

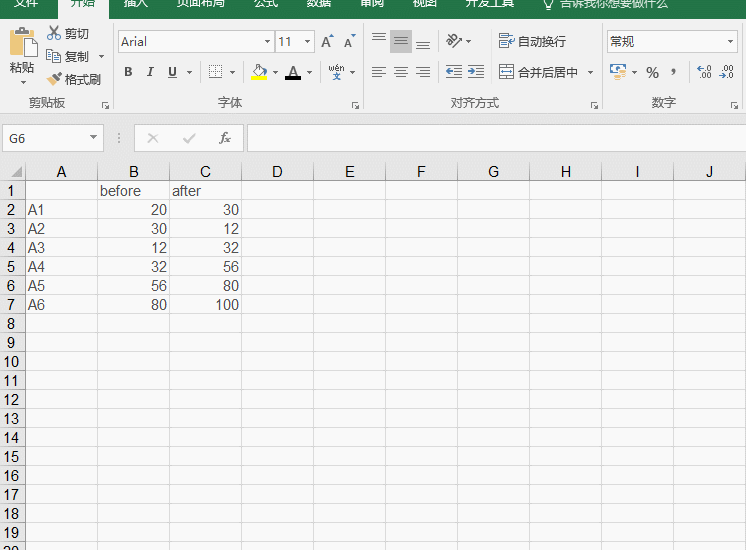

先构造一个对应before数据的Y轴，看动图操作。

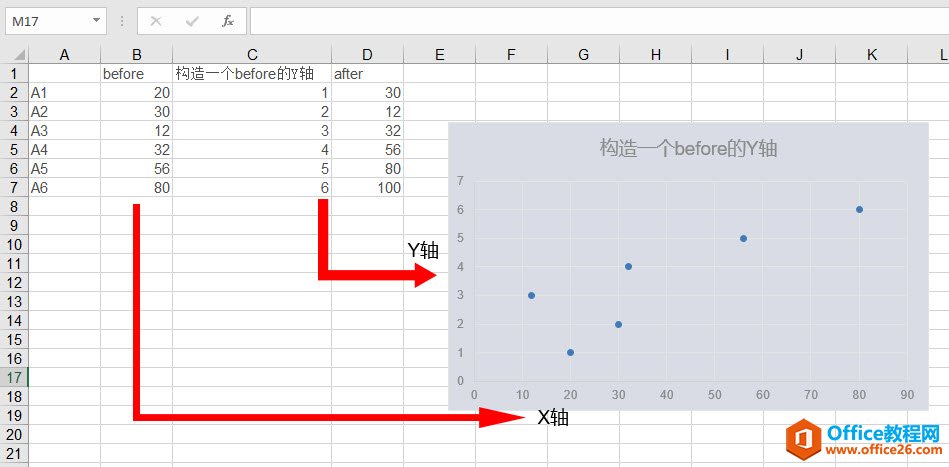

注意学会看对应关系。构造的Y轴对应散点图的Y轴，而before数据对应X轴。

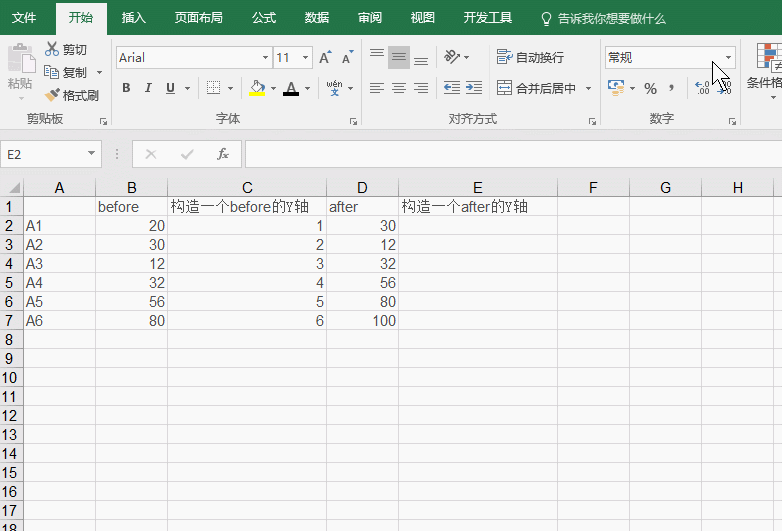

同理在构造一个after数据的一个Y轴数据。如果正好也是1,2,3,4,5,6。则效果是如下动图：

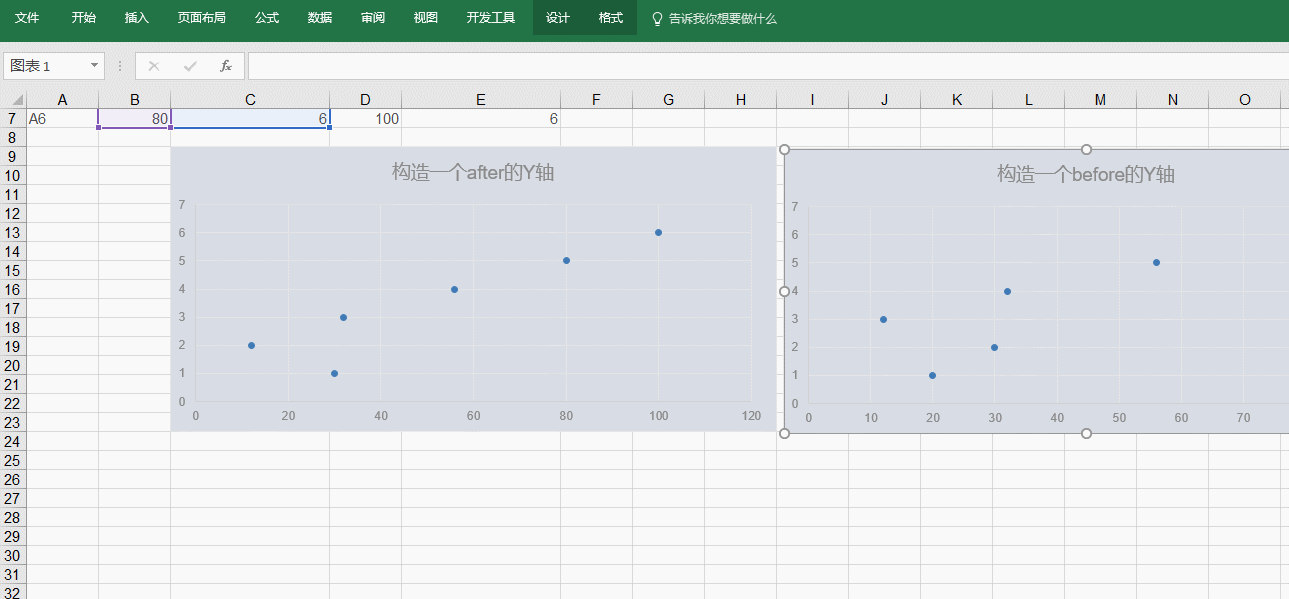

你会发现after的XY散点图的Y坐标和before的XY散点图的Y坐标轴一样，如果将两个图表重叠在一起，那就会成为我们目标的滑珠图。

仔细想，你就会明白，他就是利用XY的坐标轴的概念，让两组数据分别放在同一水平线上，从而实现before数据在前，after数据在后的水平表达。是不是有点那么个意思，当然实际做法肯定不是这样的。其实就是利用组合图功能，把两组数据坐在了同一个图表上。

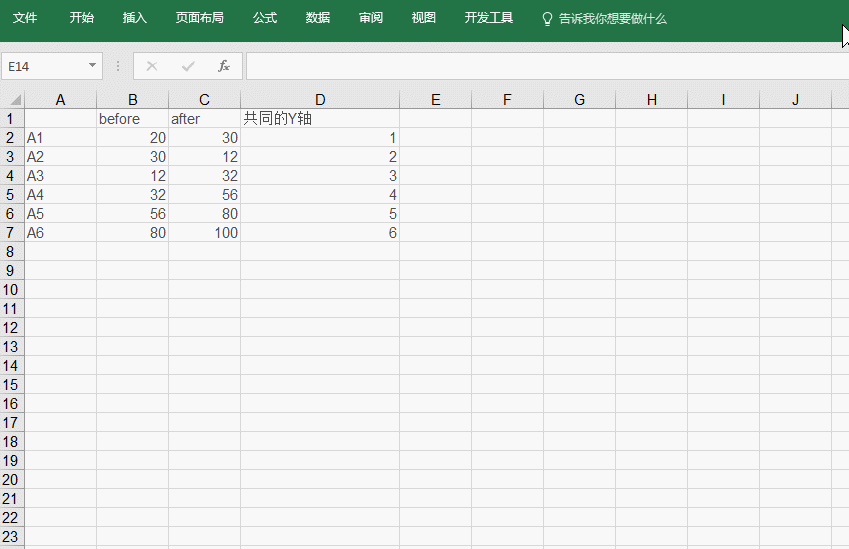

请继续往下看，由于他们共用相同的Y轴，所以数据结构可以简化一下，如下动图。

注意掌握把after数据加载进XY散点图时，注意X轴与Y轴的对应关系，如果你理解的话，非常容易懂，X轴对应after的数据，Y轴对应1，2，3，4，5，6区域。

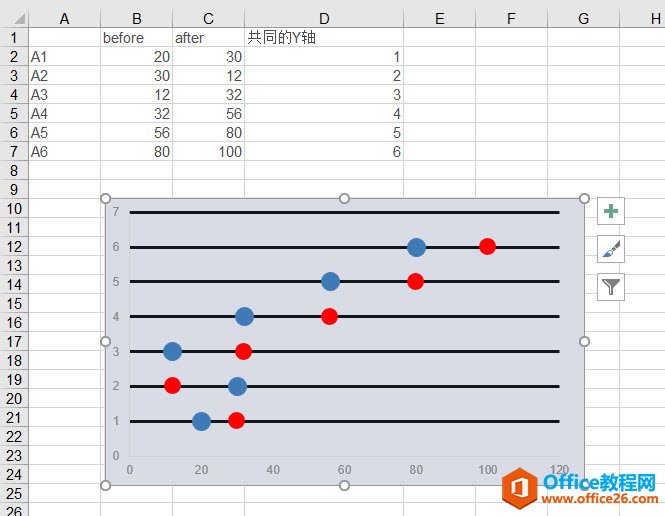

最后删除竖着的网格线，把横网格线和XY的数据点调整得大一点，就能表达出“滑珠散点图”的做法。

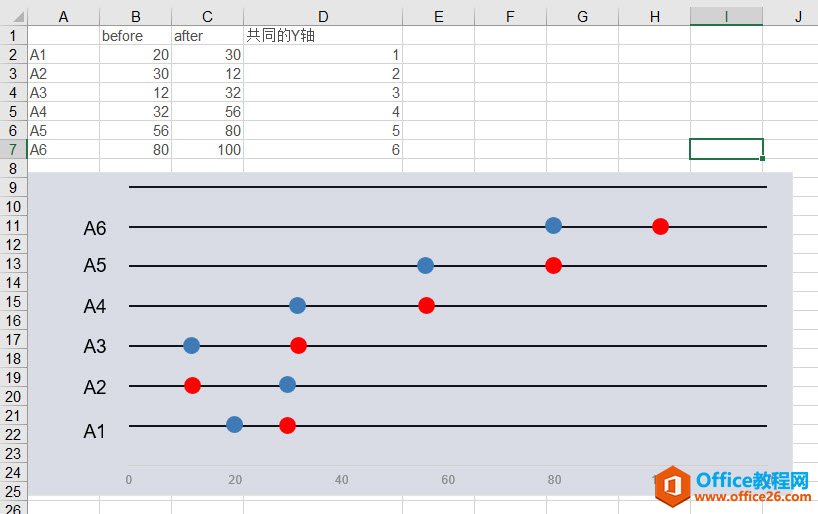

那最后一步，侧面的1，2，3怎么让他变成对应的项目A1，A2，A3…呢？

一种方法是纯手工文本框，把项目内容放进去，明显这种效率很低，但方法最简单也容易懂。

还有一种比较“变态的方法，是再插入一个条形图，注意条形图的长度为120，从而产生侧面的坐标轴的内容。比较复杂，牛闪闪下次再讲，大家可以尝试看看能不能搞定！就当是个作业吧。

总结：图表不管怎么玩，主要是对数据结构比较熟悉，才能造出各种各样的高大上图表。
