excel 如何绘制总分结构的双饼图 实例教程

---

我们把图放大看看，到底是一个什么样的图呢？



饼图的扇区的每一个扇面（灰色）都是100%。每个有颜色的扇面占灰色伞面的面积比，是各自的百分一百。这个图的难点是怎么知道代颜色的面积是所占面积呢？基本上没有一个统一的标准，因为扇面的本身是一个不规则图形。所以类似这样的图形，在Excel中绘制出来也都是示意图。这一点非常的重要。具体我们来看看如何制作呢？具体操作如下：

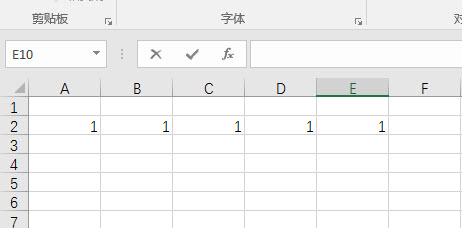

新建一个Excel文档，然后在任意出插入如下数据。你没看错，就是1，事实上不见得要是1，可以是其他数字，数字要一样，一共有五个。

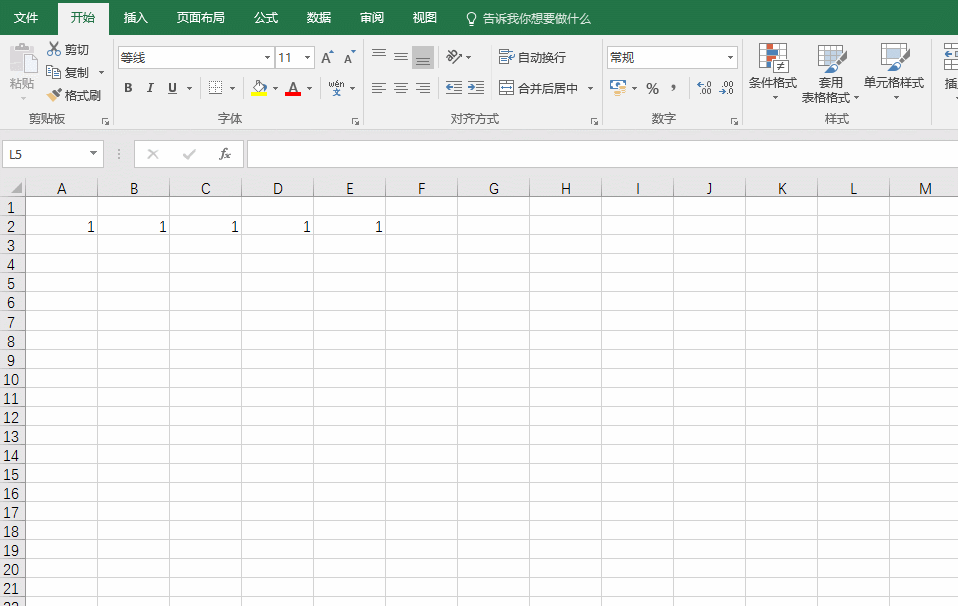

接着我们利用这些数据，插入一个环形图。具体看动图操作：

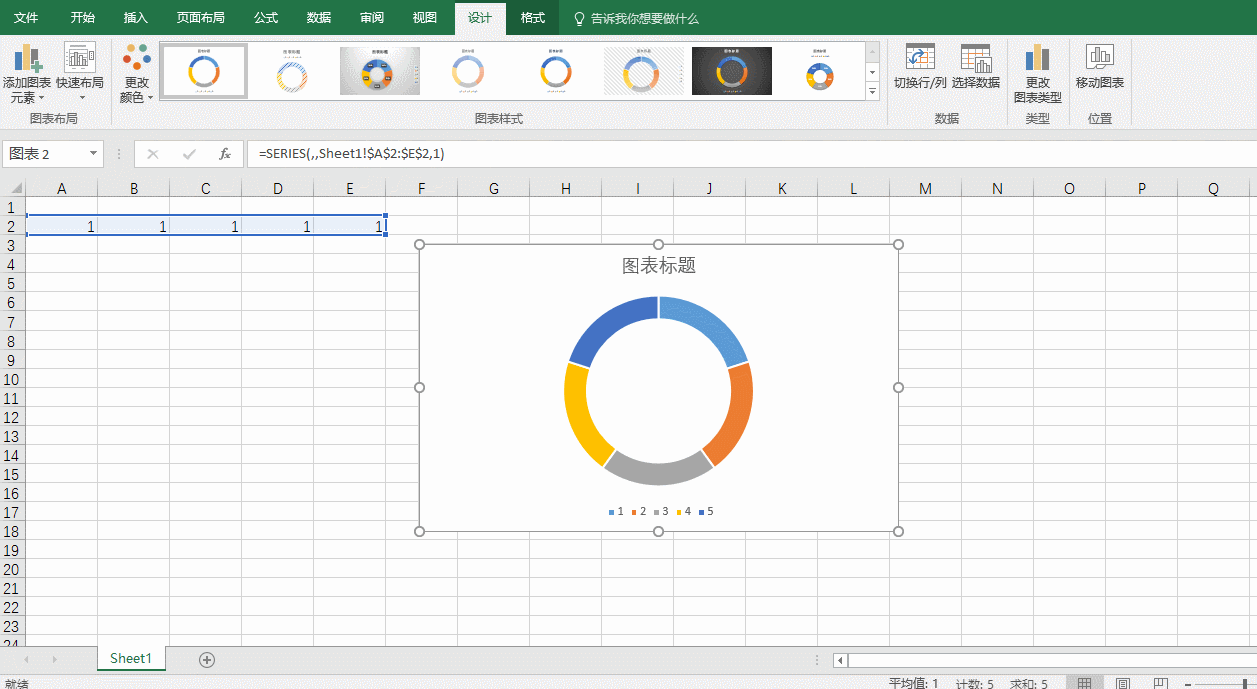

选中图表，点击鼠标右键，加载数据，依然加载之前的数字1。具体看动图操作：

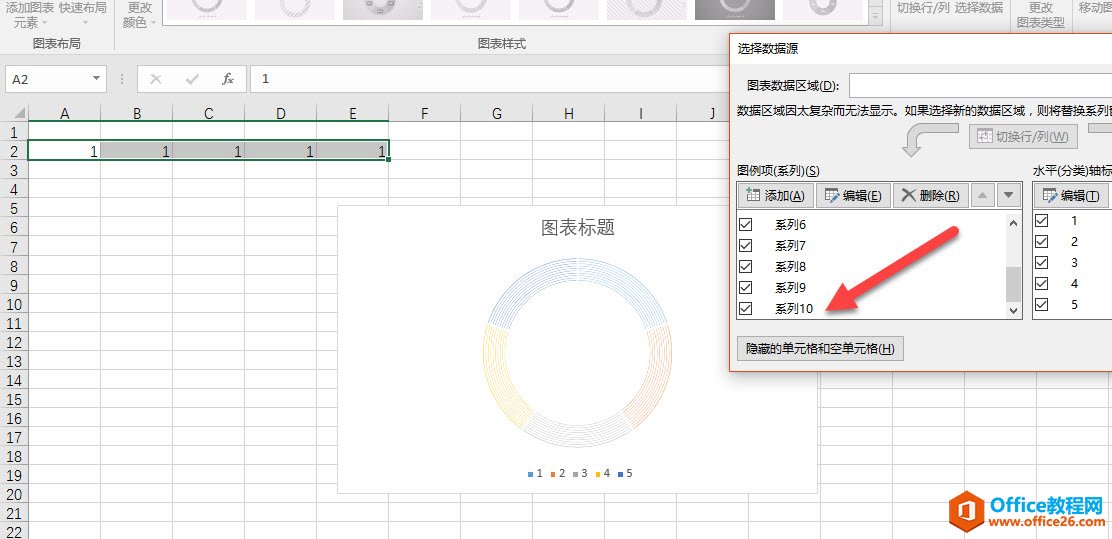

为什么要这样做呢？先不急，我们把上一步加载数据的操作，重复剩下的9次，也就是将环形图自动套10圈。

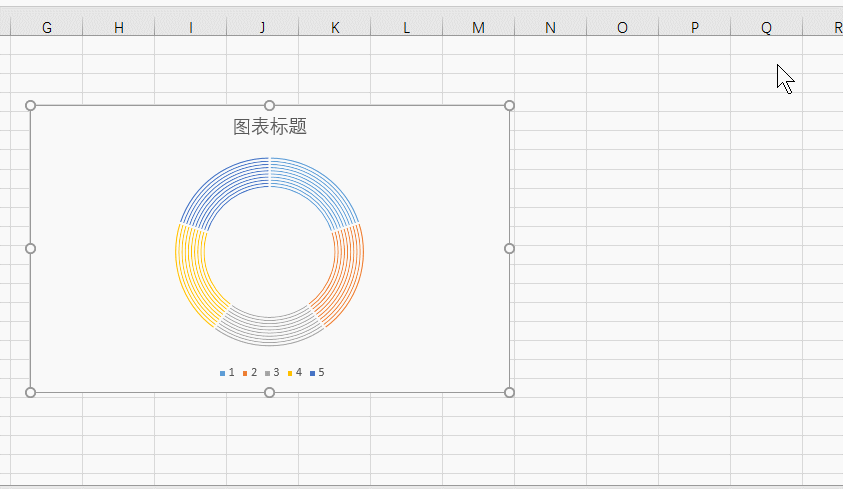

最后将其环形图中的孔调小，具体动图超过如下，选中图表，按住ctrl+1打开，设置“圆环图内径大小”设置为10%左右。

剩下的就好办了。利用f4功能见将环形的颜色进行分别的设置。效果如下：

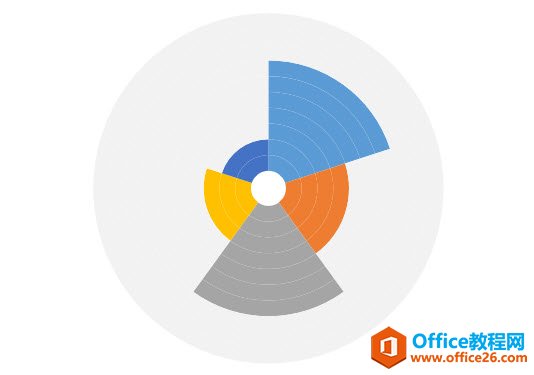

剩下的只需要去掉边框线即可。也有用f4键一圈一圈的把边框线都去掉。最终如下：

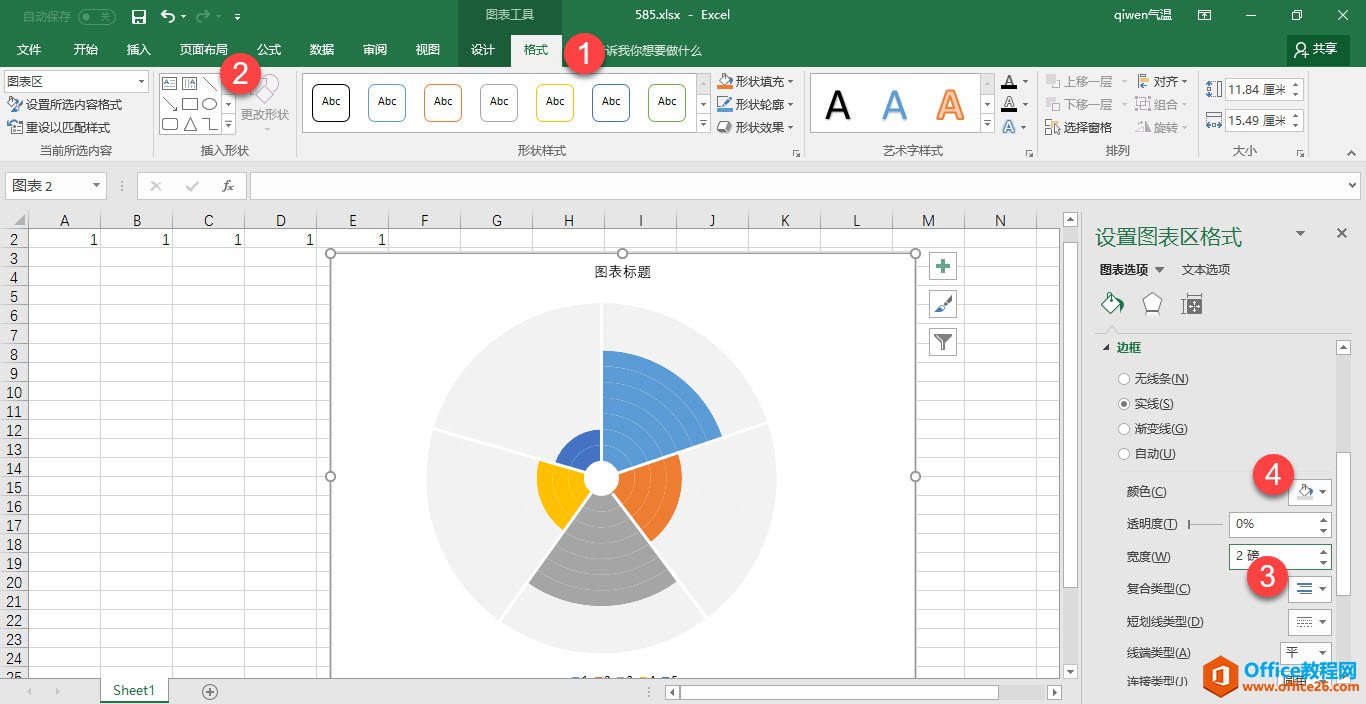

这种图虽然是用Excel做得，但事实上既然叫做示意图表，数据与图形的比例不是完美的对应。所以请大家注意。当然如果你再用图形画上线，就更加完美了。注意一定是图表中的直线，设置白色，2磅就可以了。

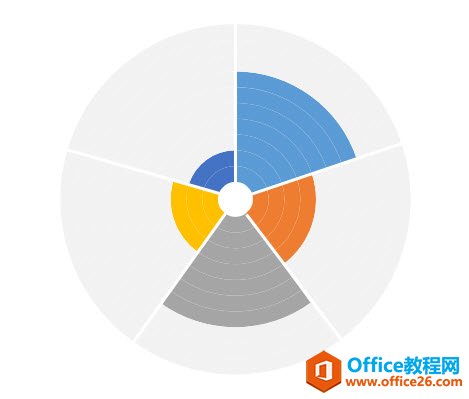

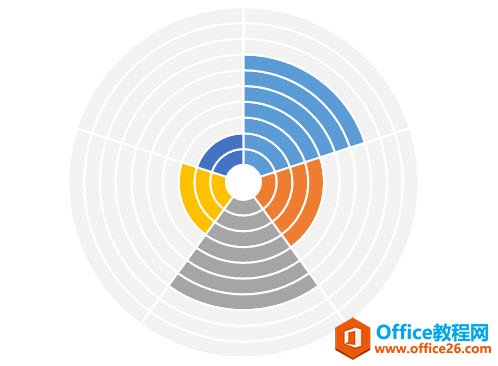

最终效果如下：

总结：有时候利用PPT绘制的图形，用Excel的图表来替代反而效率更高，这种绘制方式的图表属于示意图表达图表。

本文摘自：https://www.office26.com/excel/excel_5718.html，感谢原作者
