excel 柱形图加折线图搭配做效果，一个图表里面同时有excel柱形图和折线图两个系列

---

在某年某月的某一天星期一，每周的生产会议按时召开，小贺呢需要将上周每条拉线上成品不良品控制的情况做成图表，这时候他正犯愁，之前都没做过图表，这可如何是好啊，然后看到我空间发了一些图表的动画，他喜出望外的向我跑来。。。

　　他指着他发给我的数据问：我这个数据怎么作图啊，我做出来是这样的。





　　不看不知道，一看吓一跳，不良率在产成品的系列对比下，不良率系列都看不到了，小贺说：“对呀，我要怎么把不良率也体现出来，把他变成折线可以么。你教教我吧？”（在此讲解的技巧操作均为2013版本，2003版本的小伙伴可以找找具体位置，功能技巧大致都是差不多的）。



　　首先呢看看这个数据，他的目的是要突出那个拉线控制的最好，也就是不良率最低的，那我们先把数据按照<不良率>给升序一下。点中<不良率>列中任意一个单元格后→{右键}→【排序】→【升序】



　　排序后数据：



　　选中数据后我们先插入一个柱形图

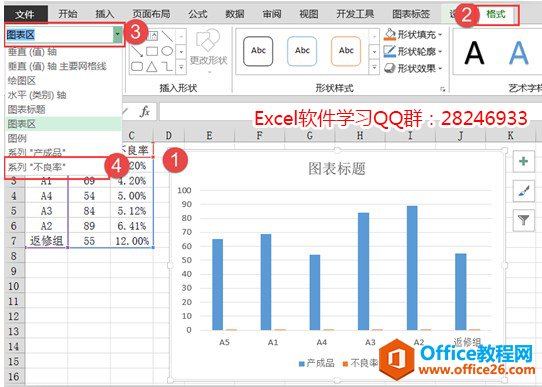

　　选中不良率系列（因此处不良率数据较低，鼠标不好选中，选中图表→【格式】→【当前所选内容】→【设置数据系列格式】

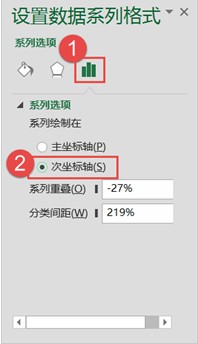

　　选中【系列选项】→【次坐标轴】

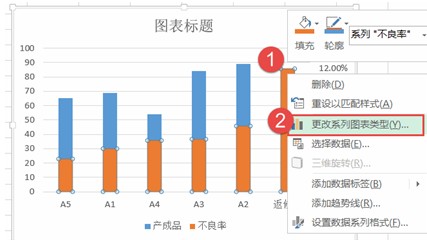

　　选中<不良率>系列→{右键}→【更改图表系列类型】

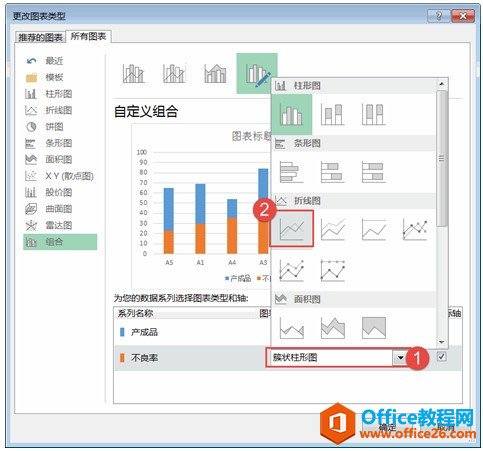

　　将<次坐标系列>类型设置为→【折线图】





　　小贺看到这效果，高兴的说，哇，这样挺好的。可是，我可以把折线放到柱形图上面么，然后就在我电脑上面比划着。。。



　　木偶点了几下鼠标。搞定。。



　　选中<主要刻度轴>→【设置坐标轴格式】，设置坐标轴的边界（最小值0，最大值150）最大值为150主要为了腾个空地方留给折线图。

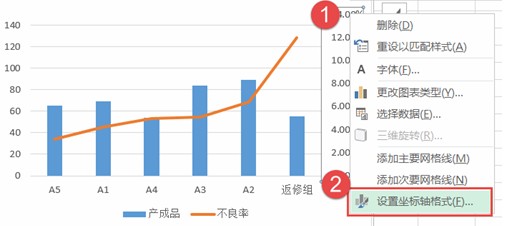

　　选中<次要刻度轴>→【设置坐标轴格式】，设置坐标轴的边界（最小值-0.1，最大值0.14）最小值为-0.1主要为了提升折线的高度，并设置次要标签的标签位置为【无】

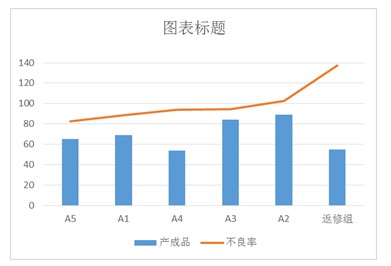

　　设置后的图表：



　　送佛送到西，帮忙帮到底吧，把图表再美化美化。



　　选中图表标题与图例后按【Delete】键删除。

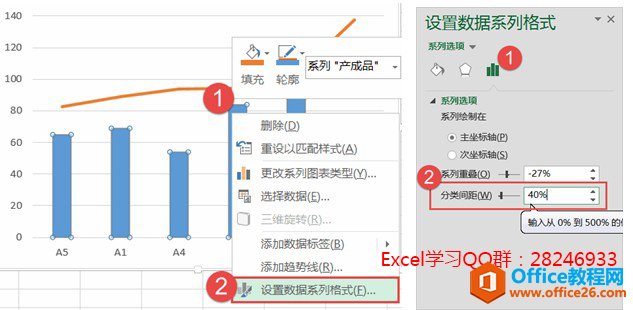

　　选中<柱形图>→{右键}→【设置系列格式】→【分类间距】（40%）

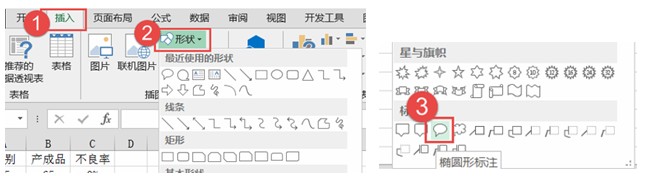

　　插入一个自选图形，然后调整格式







　　设置图形格式：

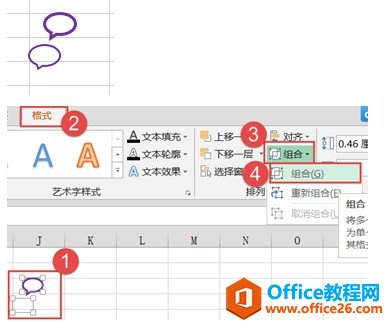

再复制一个图形进行排版后,将另一个图形设置【无填充】【无线条】（作为占位），后按住【ctrl】键同时选中两个图形后【组合】。。





　　复制组合好的图形后选中<折线系列>→【粘贴】，并设置折线线条颜色

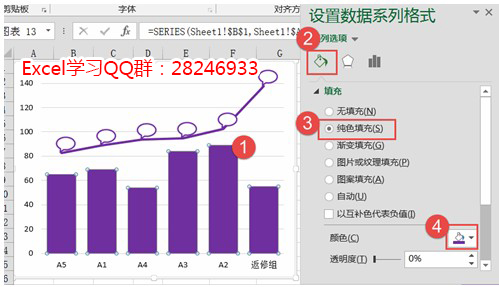

　　并选中柱形图设置格式：

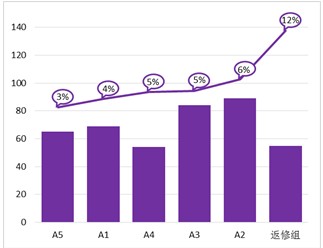

　　选中<折线系列>→【添加数据标签】，并把数据标签调整到<标记点中心>（选中标签后再点中标签可以单独选中标签后移动），设置后效果：

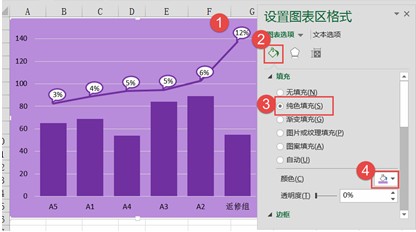

　　最后选中<图表区>和<绘图区>分别设置颜色，再设置图表中的字体与颜色





　　最后的最后，我们使用单元格填充了颜色，然后写上了标题与备注文字，选中图表后按【ALT】键将图表锚定到单元格边框对齐。。。小贺高兴shi了，效果如图：
