excel堆积面积图 excel透视柱形图 制作教程

---

最终的excel堆积面积图效果图预览：





　　卢子：我感觉这个图表很新鲜。赶紧教我怎么做？



　　木偶：这个有些烧脑哦。你先猜猜这个图用什么制作？



　　卢子：柱形图？应该不对。难道是那个高级的面积图？



　　木偶：没错，就是面积图，如果这个用柱形图制作，那需要多少数据构建啊，想想都可怕。先看数据。



　　1.1.1 数据构建第一招



　　Step01计算每年数据的总计

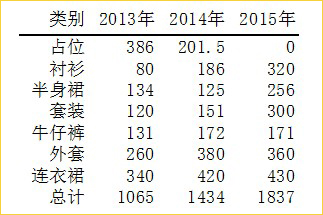

　　Step02计算底部系列的占位，以2015年总计为最大值计算，2013年占位“=（1837-1065）/2“，2014年占位”=（1837-1434）/2，2015年占位为0.。为了构建数据简单，将占位插入到顶行，效果：





　　1.1.2 构建数据第二招



　　Step03构建时间轴数据，默认时间从0开始，第一个柱子宽度为10，阴影宽度为15…（具体宽度可以自己定义）



　　将数据错行，构建的数据可以直接引用数据源数据，更改数据源时，图表就可以随即更新了。效果：

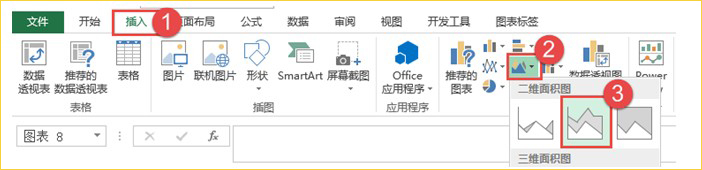

　　Step04选择G3:P16数据区域，单击“插入”选项卡，在“图表”功能组中，单击“插入面积图”按钮，单击”堆积面积图“。

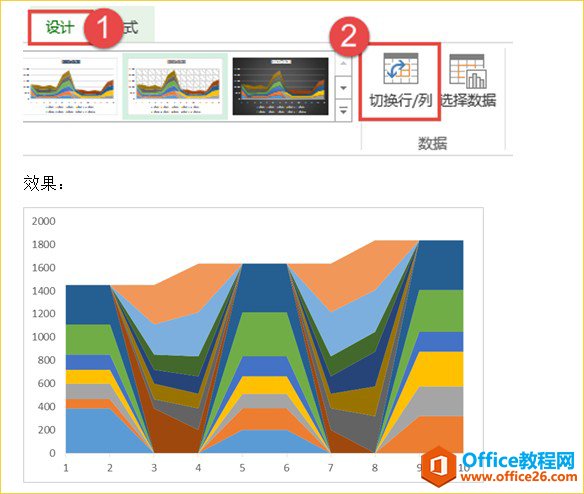

　　Step05单击图表，单击“设计”选项卡，“数据”功能组中单击”切换行/列“。





　　1.1.3 花见花开的时间轴



　　Step06单击图表，右击，菜单中单击”选择数据”



　　Step07“选择数据源”窗口，“水平（分类）轴标签”中单击“编辑”。“轴标签区域“为G2:U2（时间轴)





　　Step08单击水平分类轴，右击，菜单中单击“设置坐标轴格式”，设置窗口中单击”系列选项”，坐标轴类型为“日期坐标轴”

　　效果：



　　1.1.4 花花世界，花花图



　　卢子：然后对他们进行颜色设置，主要系列设置颜色深一点，阴影系列设置浅一些的颜色，就好了。对吧？



　　木偶：还差了一点，就是要把占位的系列设置无填充或者设置与背景一样的颜色，然后调整一下图表的长宽比，设置后效果：





　　1.1.5 模拟，离不开散点



　　卢子：我刚试了下，使用默认的数据标签不行啊，一个系列会多出好多数据标签。



　　木偶：所以这里数据标签跟分类轴标签都需要使用散点模拟。

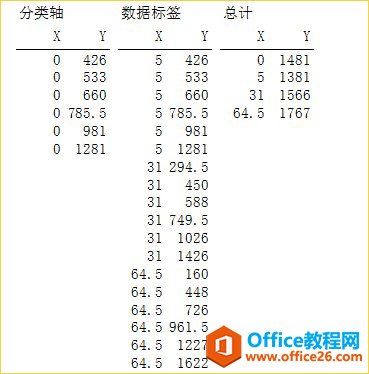

　　Step09构建散点数据





　　X轴：横向，以时间轴宽度/2得到柱形图宽度中心点位置。（时间轴记得累加）



　　Y轴：纵向，以面积图高度/2，得到柱形图高度中心点位置（此处使用堆积面积图，需累加）

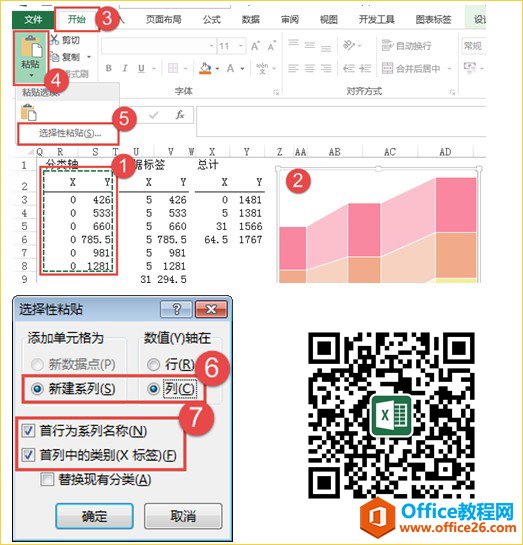

　　Step10选中分类轴XY数据区域”ctrl+c”复制，单击图表，单击“开始“选项卡，”剪贴板“功能组中单击”粘贴“”选择性粘贴“。”选择性粘贴“窗口中单击“新建系列“”列“”首行为系列名称“”首列中的类别（X标签）“

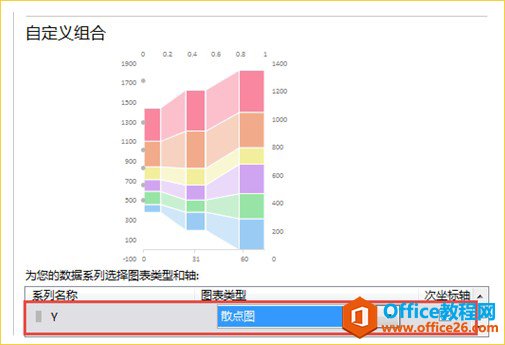

　　Step11单击图表任意一个系列，右击，菜单中单击”更改系列图表类型“，将新增的系列更改为”散点图“，勾选”次坐标轴“。





　　Step12添加“数据标签“与”总计“系列散点。

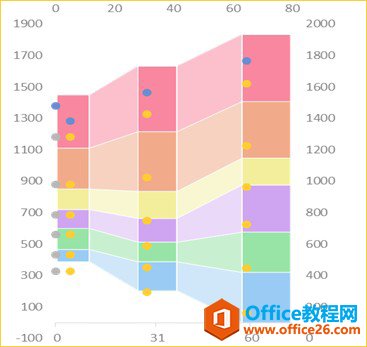

　　效果：





　　Step13单击“主要纵坐标轴“，右击，菜单中单击”设置坐标轴格式“，设置窗口中单击”系列选项“，设置”边界“”最大值“为2000，”最小值“为0。设置”标签““标签位置”为无。



　　单击“次要纵坐标轴“，右击，菜单中单击”设置坐标轴格式“，设置窗口中单击”系列选项“，设置”边界“”最大值“为2000，”最小值“为0。设置”标签““标签位置”为无。



　　单击“主要横坐标轴“，右击，菜单中单击”设置坐标轴格式“，设置窗口中单击”系列选项“，设置”边界“”最大值“为72，”最小值“为0。设置”标签““标签位置”为无。单击“填充线条”，设置“线条”为无线条。



　　单击“次要横坐标轴“，右击，菜单中单击”设置坐标轴格式“，设置窗口中单击”系列选项“，设置”边界“”最大值“为72，”最小值“为0。设置”标签““标签位置”为无。

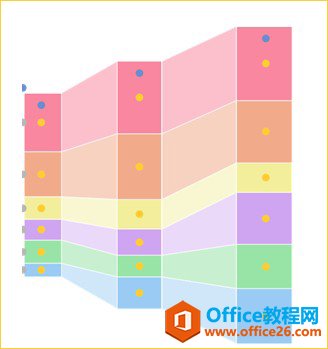

　　效果：





　　step14单击散点系列“添加数据标签”，单击“数据标签”，设置“数据标签”位置，单击“数据标签”，再次单击其中的标签可以单独选中，选中后更改数据标签引用为实际数据源的值。



　　Step15单击图表区，设置图表字体，大小，颜色。



　　Step16单击“插入“选项卡，单击“艺术字”或者“文本框”制作图表说明文字跟图表标题。

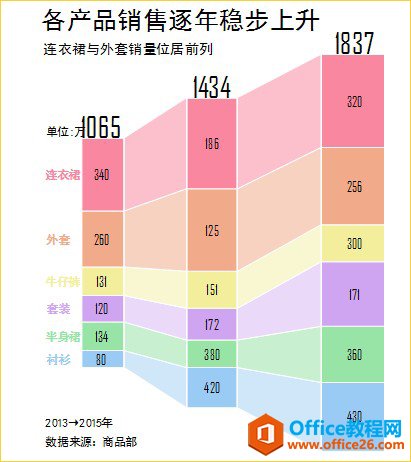

　　最后成图。





　　木偶：卢子很棒，学了那么多案例，现在美化跟排版都难不到你了。



　　卢子：嘿嘿。排版还行，就是注意对齐，只是美化配色我还得再多看看多做做多配配。



　　木偶：恩，对齐很重要，配色多看些设计作品。然后经常练。加油！
