OpenWRT 路由器 OpenConnect VPN 详细图文教程 – 证书配置篇

前言

上文详细介绍了 OpenWRT 路由器 OpenConnect VPN 的基础配置,本文将介绍通过

部署自签 CA 根证书和客户端用户证书

来实现更安全和方便的登录方式.

本文大纲

• 自签证书

  • 自签 CA 根证书
  • 自签用户证书
  • 吊销用户证书
  • 取消吊销用户证书

• 编辑模版

  • 参数介绍
  • 多种登录方式

• 客户端安装配置

  • 客户端下载
  • Windows 客户端安装流程
  • macOS 客户端安装流程
  • iOS 客户端安装流程

自签证书

自签证书参考网上各种教程很容易实现,同时还需要配置

服务端模版

才能生效启用.当多用户使用时还涉及到

吊销证书

和

取消吊销

的需求.本文将详细讲解整个完整的流程,

并实践测试成功

.

重点推荐

创建证书目录

创建

ssl

目录,以存放

ca 根证书

相关文件.

mkdir -p /etc/ocserv/ssl
创建
user
目录,以存放
用户证书
相关文件.
mkdir -p /etc/ocserv/ssl/user
创建
revoked
目录,以存放
吊销证书
相关文件.
mkdir -p /etc/ocserv/ssl/revoked
自签 CA 根证书
创建
CA 根证书模版

cat >/etc/ocserv/ssl/ca.tmp<<EOF
cn = "IOIOX CA"
organization = "IOIOX"
serial = 1
expiration_days = 3650
ca
signing_key
cert_signing_key
crl_signing_key
EOF
生成
CA 根证书私钥

openssl genrsa -out /etc/ocserv/ssl/ca.key.pem 2048
根据
CA 根证书私钥
和
CA 根证书模版
生成
CA 根证书
.
certtool --generate-self-signed --hash SHA256 --load-privkey /etc/ocserv/ssl/ca.key.pem --template /etc/ocserv/ssl/ca.tmp --outfile /etc/ocserv/ssl/ca.cert.pem
生成
Diffie-Hellman 密钥

certtool --generate-dh-params --outfile /etc/ocserv/ssl/dh.pem
自签用户证书
创建
用户证书模版

cat >/etc/ocserv/ssl/user/stille.tmp<<EOF
cn = "stille"
unit = "IOIOX"
expiration_days = 3650
signing_key
tls_www_client
EOF
生成
用户证书私钥

openssl genrsa -out /etc/ocserv/ssl/user/stille.key.pem 2048
根据
用户证书私钥
,
CA 根证书
,
CA 根证书私钥
,
用户证书模版
生成
用户证书
.
certtool --generate-certificate --hash SHA256 --load-privkey /etc/ocserv/ssl/user/stille.key.pem --load-ca-certificate /etc/ocserv/ssl/ca.cert.pem --load-ca-privkey /etc/ocserv/ssl/ca.key.pem --template /etc/ocserv/ssl/user/stille.tmp --outfile /etc/ocserv/ssl/user/stille.cert.pem
证书链补全
cat /etc/ocserv/ssl/ca.cert.pem >>/etc/ocserv/ssl/user/stille.cert.pem
生成
.p12
证书文件
由于 macOS 导入证书必须要有密码.务必修改末尾 pass: 后的密码.
openssl pkcs12 -export -inkey /etc/ocserv/ssl/user/stille.key.pem -in /etc/ocserv/ssl/user/stille.cert.pem -name "stille" -certfile /etc/ocserv/ssl/ca.cert.pem -caname "IOIOX CA" -out /etc/ocserv/ssl/user/stille.AnyConnect.p12 -passout pass:12345678
至此
CA 根证书
和
用户证书
已成功生成.将
stille.AnyConnect.p12
证书拷贝至电脑以备导入使用.
CA 根证书所在路径为:
/etc/ocserv/ssl/ca.cert.pem
.p12 用户证书所在路径为:
/etc/ocserv/ssl/user/stille.AnyConnect.p12

吊销证书
当颁发多个用户证书来满足多用户使用时,证书分发给各用户后时无法远程吊销.此时如需禁止某用户登录 VPN ,则需生成
吊销列表文件
,让服务端读取列表文件,当该用户再次登录时,服务端会根据列表禁止登录.
创建空的吊销文件
以下三步为吊销证书创建基础文件,后续吊销或新增吊销,无需在重复此三步.
创建
吊销模版

cat <<EOF >/etc/ocserv/ssl/revoked/crl.tmpl
crl_next_update = 365
crl_number = 1
EOF
创建
空的吊销文件

touch /etc/ocserv/ssl/revoked/revoked.pem
根据
CA 根证书私钥
,
CA 根证书
,
吊销模版
生成
空的吊销列表文件
.
certtool --generate-crl --load-ca-privkey /etc/ocserv/ssl/ca.key.pem --load-ca-certificate /etc/ocserv/ssl/ca.cert.pem --template /etc/ocserv/ssl/revoked/crl.tmpl --outfile /etc/ocserv/ssl/revoked/crl.pem
吊销用户证书
以上三步为吊销证书创建基础文件,后续吊销或新增吊销,仅需重复以下两步.
将
需要吊销的用户证书
写入
吊销文件
,例如将
stille
的证书吊销:
cat /etc/ocserv/ssl/user/stille.cert.pem >> /etc/ocserv/ssl/revoked/revoked.pem
根据
CA 根证书私钥
,
CA 根证书
,
吊销文件
,
吊销模版
写入
吊销列表文件
.
certtool --generate-crl --load-ca-privkey /etc/ocserv/ssl/ca.key.pem --load-ca-certificate /etc/ocserv/ssl/ca.cert.pem --load-certificate /etc/ocserv/ssl/revoked/revoked.pem --template /etc/ocserv/ssl/revoked/crl.tmpl --outfile /etc/ocserv/ssl/revoked/crl.pem
生成吊销列表文件后,需在 OpenConnect VPN 中编辑模版启用吊销证书列表,重启服务生效.详情可继续参考下文的模版编辑.
取消吊销
在多用户使用的场景使用到吊销证书,也可能会有恢复吊销的需求.同样可以根据以下命令实现.
需要注意的是,取消吊销的原理是把 revoked.pem 中 需要取消掉的证书 移除,并更新 crl.pem ,让服务端 不再禁止 该用户登录.
当 revoked.pem 中只有一个证书需要移除,移除后的 revoked.pem 文件为空文件,那么在更新 crl.pem 时,其命令是有所区别的.下文将以两种场景讲解.
当前仅一个已吊销证书,将其恢复使用.
编辑 revoked.pem
删除
文件中
已吊销的用户证书
.删除后的
revoked.pem
为空文件,以下命令需 删除
--load-certificate /etc/ocserv/template/revoked.pem
参数来更新
crl.pem
.否则会出现以下错误信息:
Generating a signed CRL…
Error loading certificates: No certificate was found.
vi /etc/ocserv/ssl/revoked/revoked.pem
# 删除取消吊销的用户证书,删除后的 revoked.pem 为空文件.
certtool --generate-crl --load-ca-privkey /etc/ocserv/ssl/ca.key.pem --load-ca-certificate /etc/ocserv/ssl/ca.cert.pem --template /etc/ocserv/ssl/revoked/crl.tmpl --outfile /etc/ocserv/ssl/revoked/crl.pem
当前有多个已吊销证书,恢复使用其中一个.
编辑 revoked.pem
找到并删除
文件中
已吊销的用户证书
.由于
revoked.pem
还存在其他吊销证书的信息,以下命令则需要 继续使用
--load-certificate /etc/ocserv/template/revoked.pem
参数来更新
crl.pem
.
vi /etc/ocserv/ssl/revoked/revoked.pem
# 删除取消吊销的用户证书
certtool --generate-crl --load-ca-privkey /etc/ocserv/ssl/ca.key.pem --load-ca-certificate /etc/ocserv/ssl/ca.cert.pem --load-certificate /etc/ocserv/ssl/revoked/revoked.pem --template /etc/ocserv/ssl/revoked/crl.tmpl --outfile /etc/ocserv/ssl/revoked/crl.pem

编辑模版
参数介绍

以下为默认模版中比较重要的几个参数:

#auth = "certificate"
auth = "|AUTH|"
#ca-cert = /etc/ocserv/ca.pem
#crl = /etc/ocserv/crl.pem
#cert-user-oid = 0.9.2342.19200300.100.1.1
#auth = “certificate”
证书登录参数,默认被注释禁用.如需证书登录,去掉注释符号
#
以启用.
auth = “|AUTH|”
账号密码登录参数,默认开启.网上大多教程是以
Linux
为安装平台.所以此处是
auth = "plain[passwd=/etc/ocserv/ocpasswd]"
,而本文则是部署在
OpenWRT
上,此处
"|AUTH|"
大致是调用 Web 管理页面中的用户管理系统.
#ca-cert = /etc/ocserv/ca.pem
CA 根证书路径参数,默认被注释禁用.如需证书登录,去掉注释符号
#
以启用,并根据上文修改为正确的证书路径.
#crl = /etc/ocserv/crl.pem
吊销列表文件路径,默认被注释禁用.当吊销用户证书时,去掉注释符号
#
以启用,并根据上文修改为正确的文件路径.
#cert-user-oid = 0.9.2342.19200300.100.1.1
证书用户登录信息,默认被注释禁用.当启用证书登录时,去掉注释符号
#
以启用,并修改为
cert-user-oid = 2.5.4.3
即可在后台查看使用证书登录的用户信息.
server-cert = /etc/ocserv/server-cert.pem
server-key = /etc/ocserv/server-key.pem
此两个参数为当使用域名来连接 VPN 时,所需验证的域名证书的绝对路径.
仅账号密码登录
保持默认模版参数为仅使用账号密码登录
#auth = "certificate"
auth = "|AUTH|"
#ca-cert = /etc/ocserv/ca.pem
#crl = /etc/ocserv/crl.pem
#cert-user-oid = 0.9.2342.19200300.100.1.1
仅证书登录
启用证书登录,禁用账号密码登录.
取消注释
 auth = “certificate” 启用证书登录
注释
 auth = “|AUTH|” 禁用账号密码登录
取消注释
并修改 CA 根证书路径 ca-cert = /etc/ocserv/ssl/ca.cert.pem
取消注释
并修改值 cert-user-oid = 2.5.4.3
auth = "certificate"
#auth = "|AUTH|"
ca-cert = /etc/ocserv/ssl/ca.cert.pem
cert-user-oid = 2.5.4.3
证书及账号密码双重验证
此方案需同时拥有证书和账号密码才可登录,且账号名需和证书中的用户名保持一致才能搭配使用登录.证书中的用户名取决于用户模版中的 cn 项的值. 已经过实践测试.
取消注释
 auth = “certificate” 启用证书登录
取消注释
 auth = “|AUTH|” 启用账号密码登录
取消注释
并修改 CA 根证书路径 ca-cert = /etc/ocserv/ssl/ca.cert.pem
取消注释
并修改值 cert-user-oid = 2.5.4.3
auth = "certificate"
auth = "|AUTH|"
ca-cert = /etc/ocserv/ssl/ca.cert.pem
cert-user-oid = 2.5.4.3
证书及账号密码登录并存
推荐此方案,可为自己配置证书以方便安全登录,临时为其他用户分配账号密码登录,方便删除.
取消注释
 auth = “certificate” 启用证书登录
取消注释
 auth = “|AUTH|” 并修改为

enable-auth = "|AUTH|"

取消注释
并修改 CA 根证书路径 ca-cert = /etc/ocserv/ssl/ca.cert.pem
取消注释
并修改值 cert-user-oid = 2.5.4.3
auth = "certificate"
enable-auth = "|AUTH|"
ca-cert = /etc/ocserv/ssl/ca.cert.pem
cert-user-oid = 2.5.4.3
启用吊销证书列表
注意如没有生成吊销列表文件,请不要启用此参数,否则会导致服务无法启动.
如已生成吊销列表文件,并吊销用户,但未取消注释以启用参数,将无法让服务端读取列表禁止被吊销的用户证书登录.
根据实际情况
注释
或
取消注释
并修改吊销文件路径 crl = /etc/ocserv/ssl/revoked/crl.pem
#crl = /etc/ocserv/crl.pem
# 如有吊销用户证书,需取消注释,并修改 crl.pem 路径.
crl = /etc/ocserv/ssl/revoked/crl.pem
至此服务端的配置已全部完成

客户端安装配置
客户端下载
上篇文章推荐的 Cisco AnyConnect 下载地址:
https://pan.ioiox.com/shared/FOAgYXjTiVHqnMUN
Windows 客户端安装配置流程
导入用户证书
双击打开
AnyConnect.p12

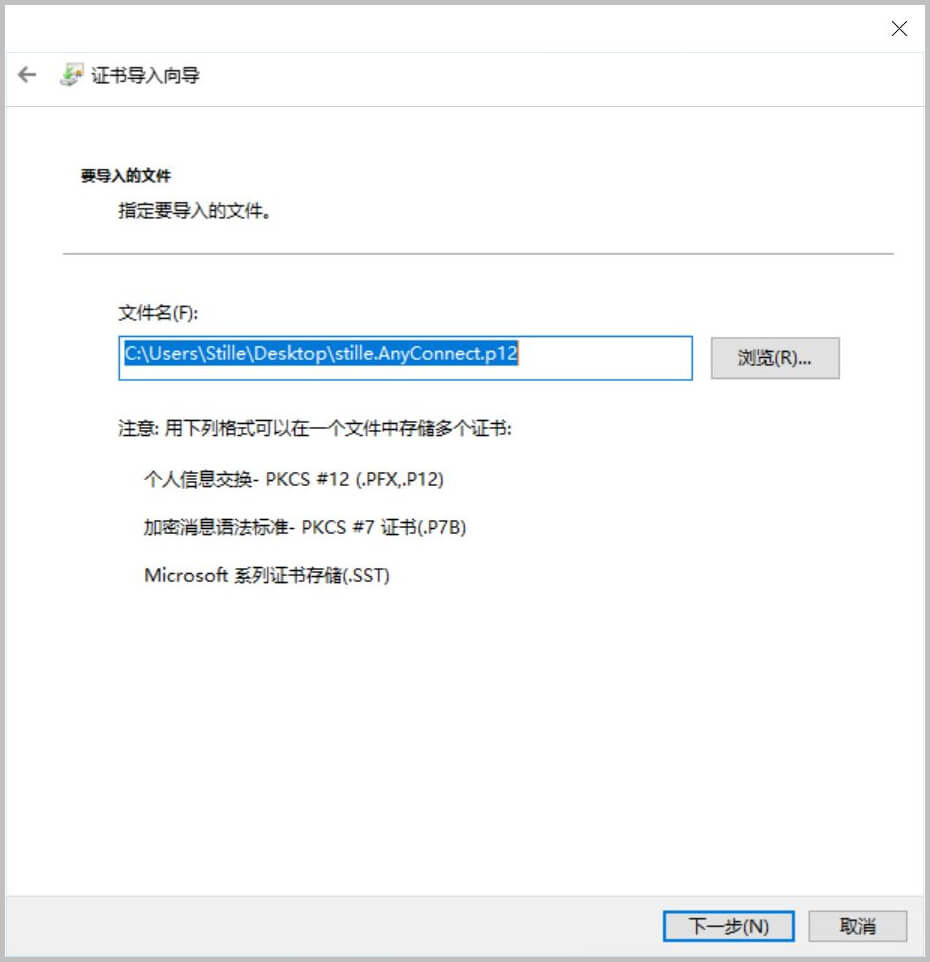

导入证书

下一步

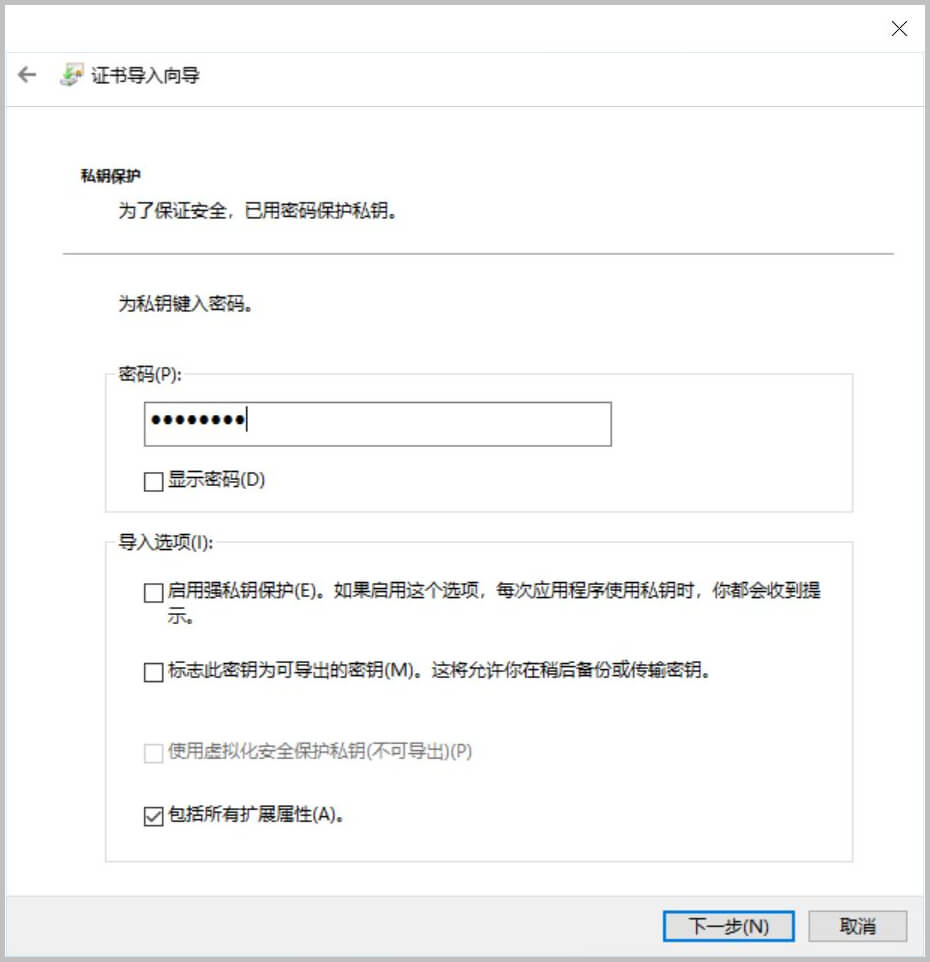

输入生成
.p12
证书文件时创建的密码

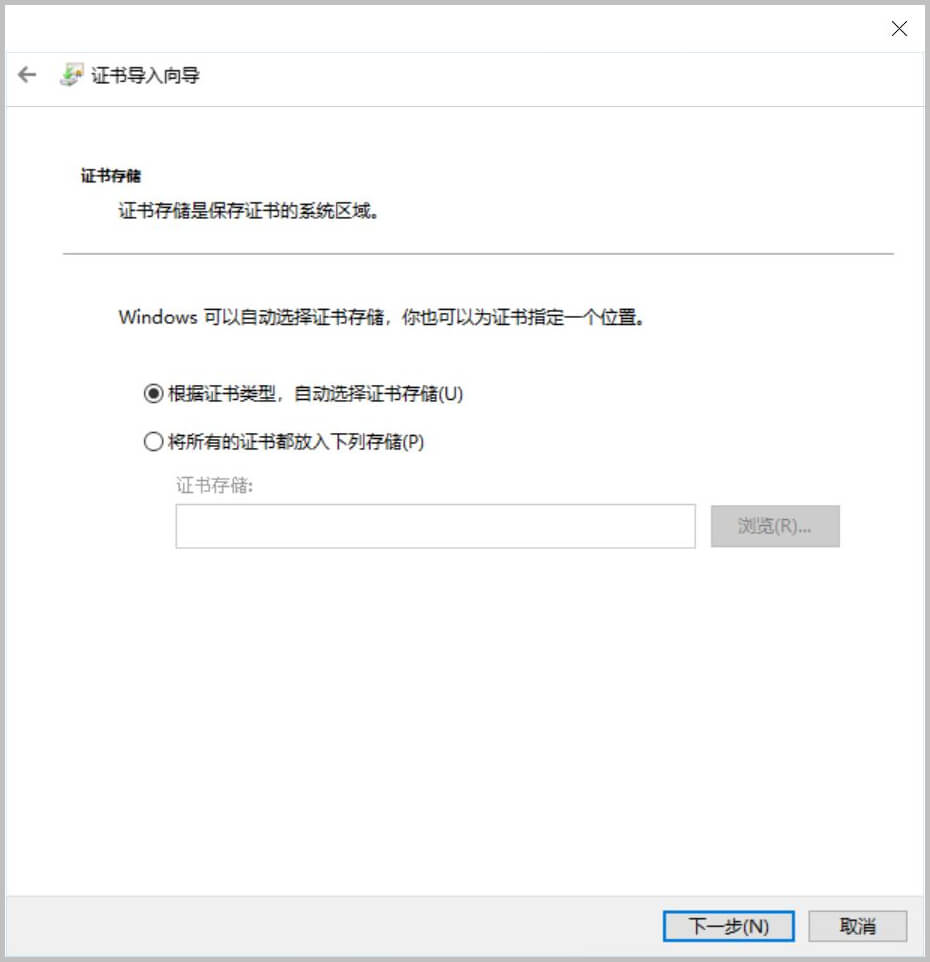

自动选择证书存储

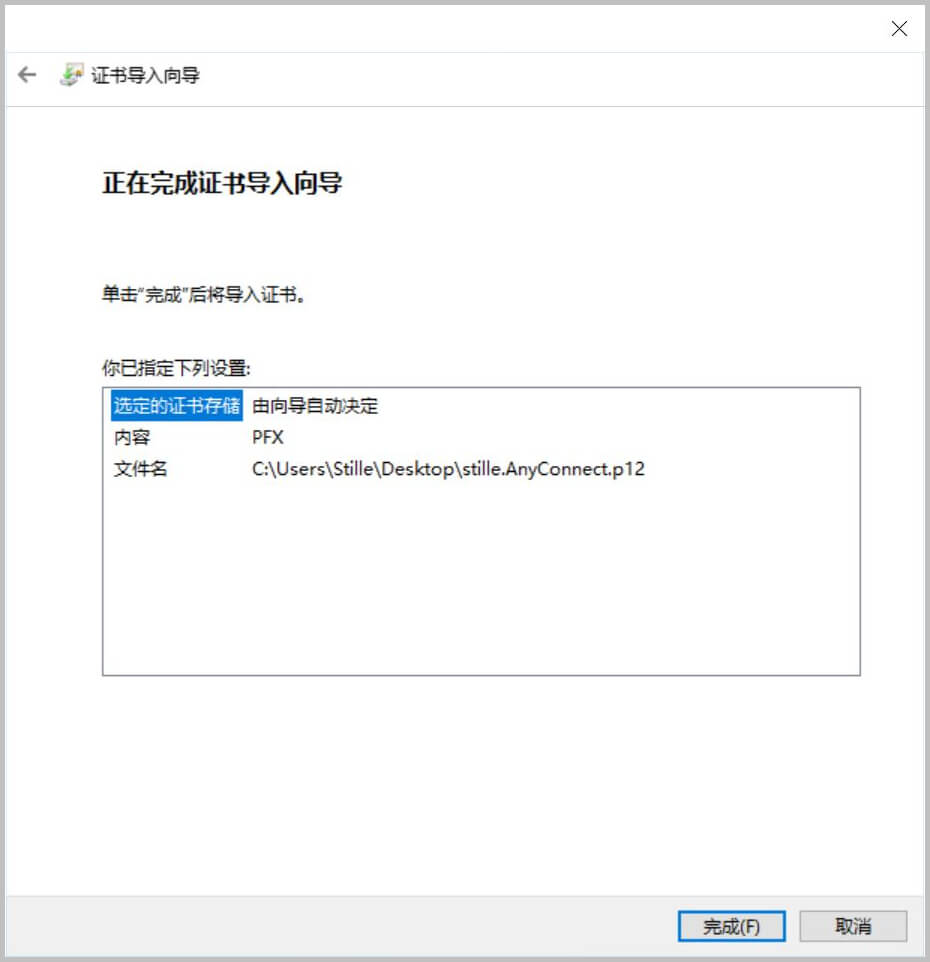

完成导入

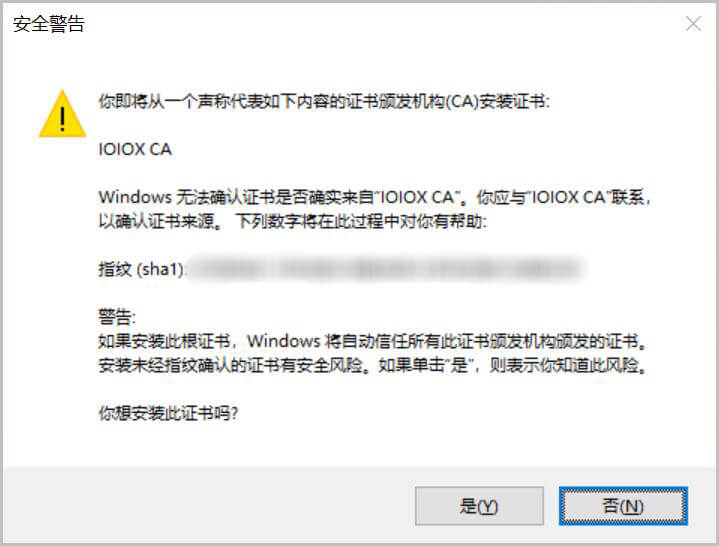

确认安全警告

导入成功

安装配置 Windows 客户端

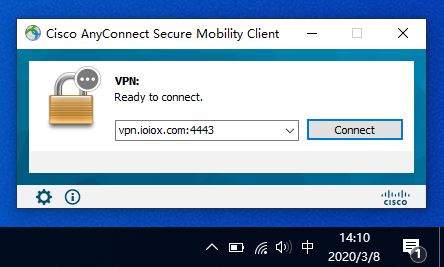

常规安装 Windows 版客户端,打开软件,输入
DDNS域名
和
端口
连接即可无密码,无任何安全警告提示的登录 VPN.

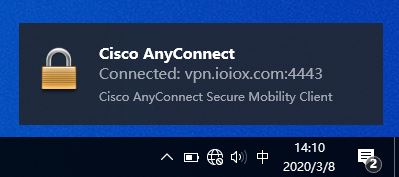

连接成功

macOS 客户端安装配置流程
前方有坑,提前提醒.注意在首次登录时会提示 使用钥匙串中的私钥 一定要点 始终允许 ,否则后续每次登录都会提示.
导入用户证书
双击打开
AnyConnect.p12

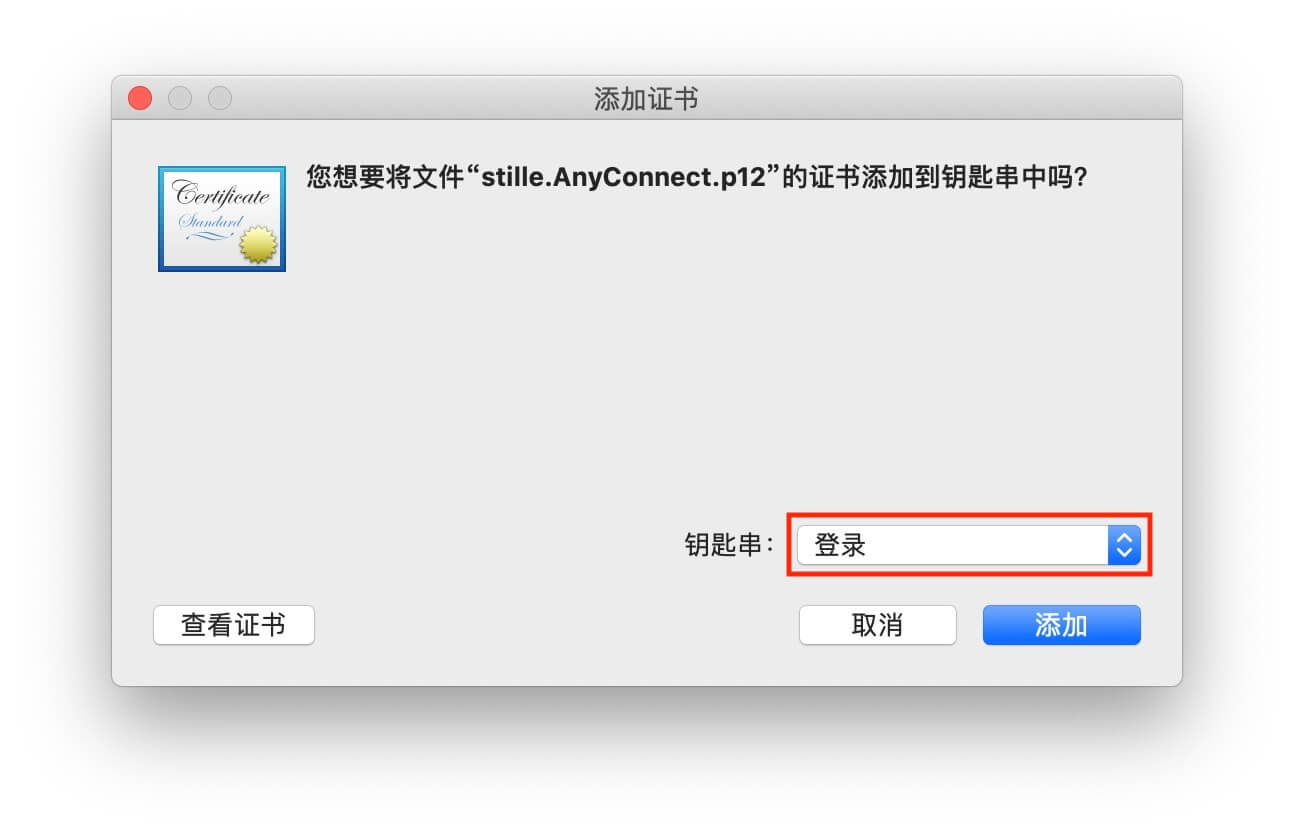

证书默认添加到
登录

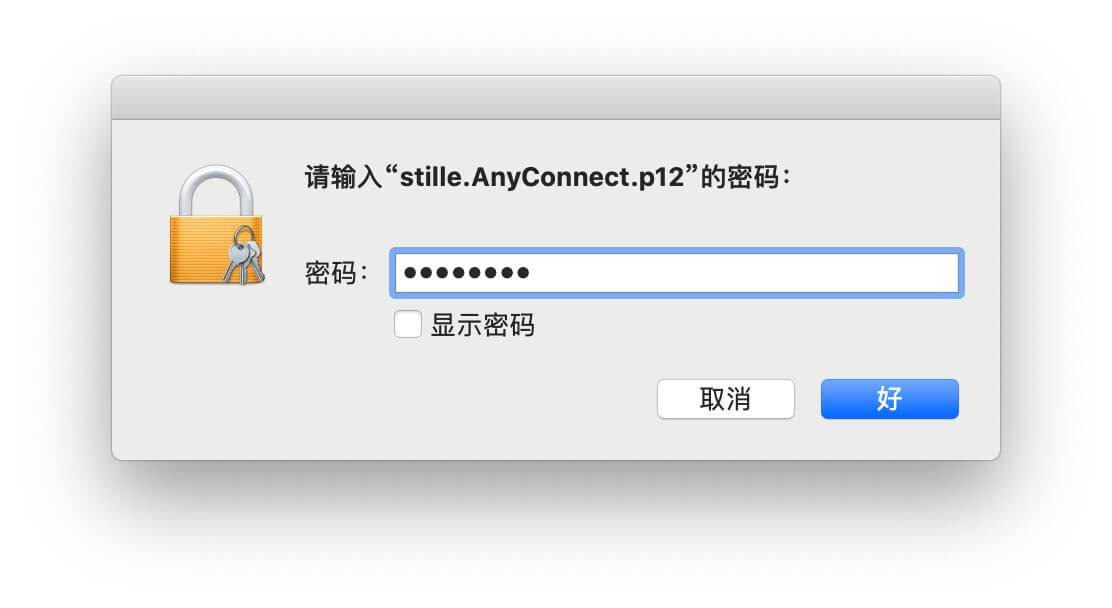

输入生成
.p12
证书文件时创建的密码

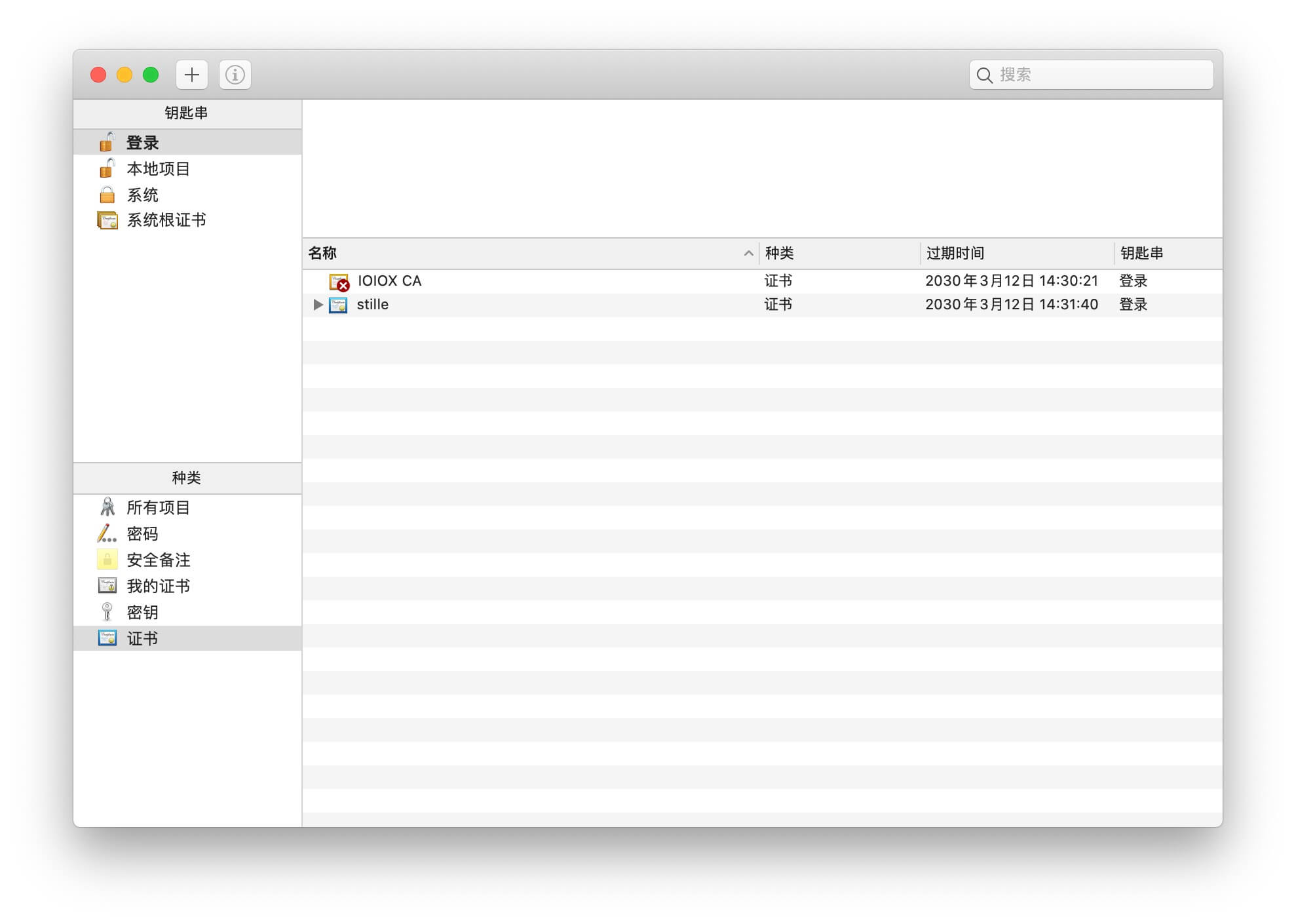

添加成功

安装配置 macOS 客户端

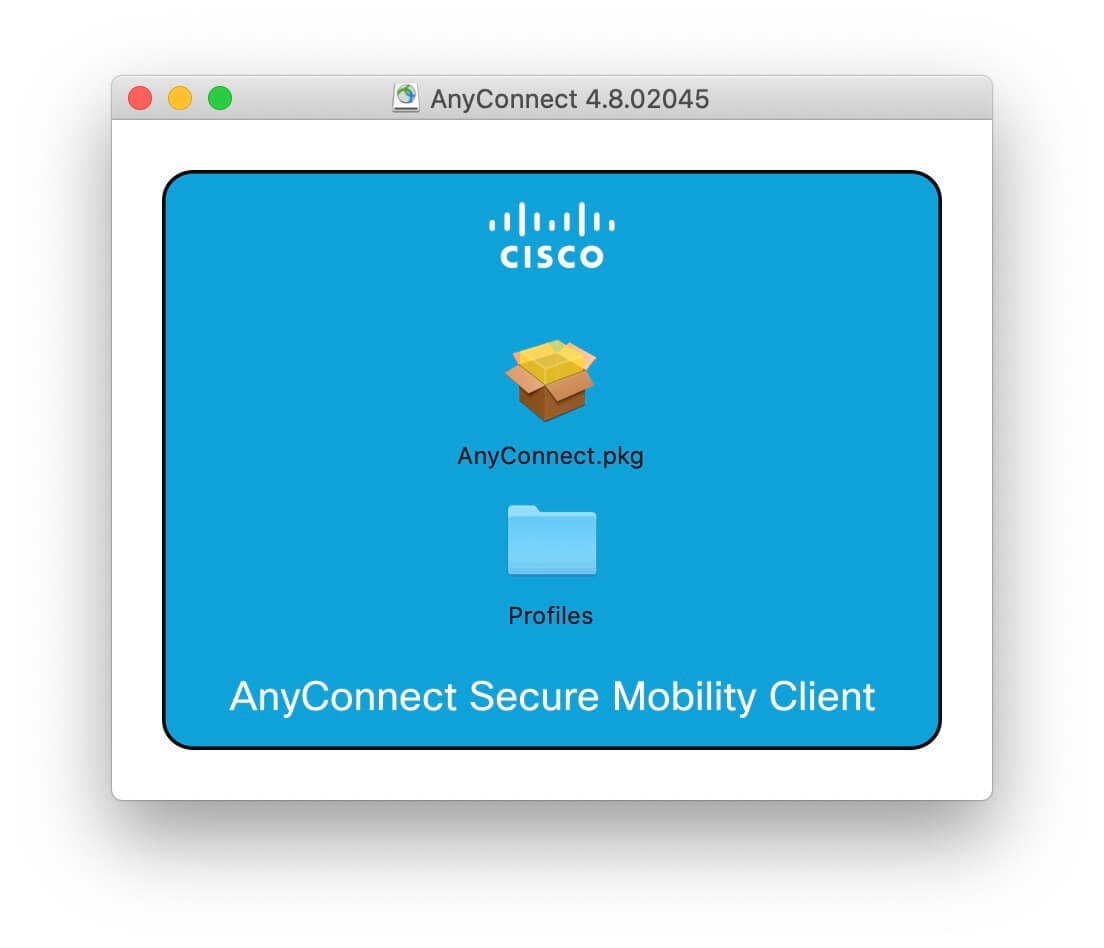

双击
AnyConnect.pkg
安装

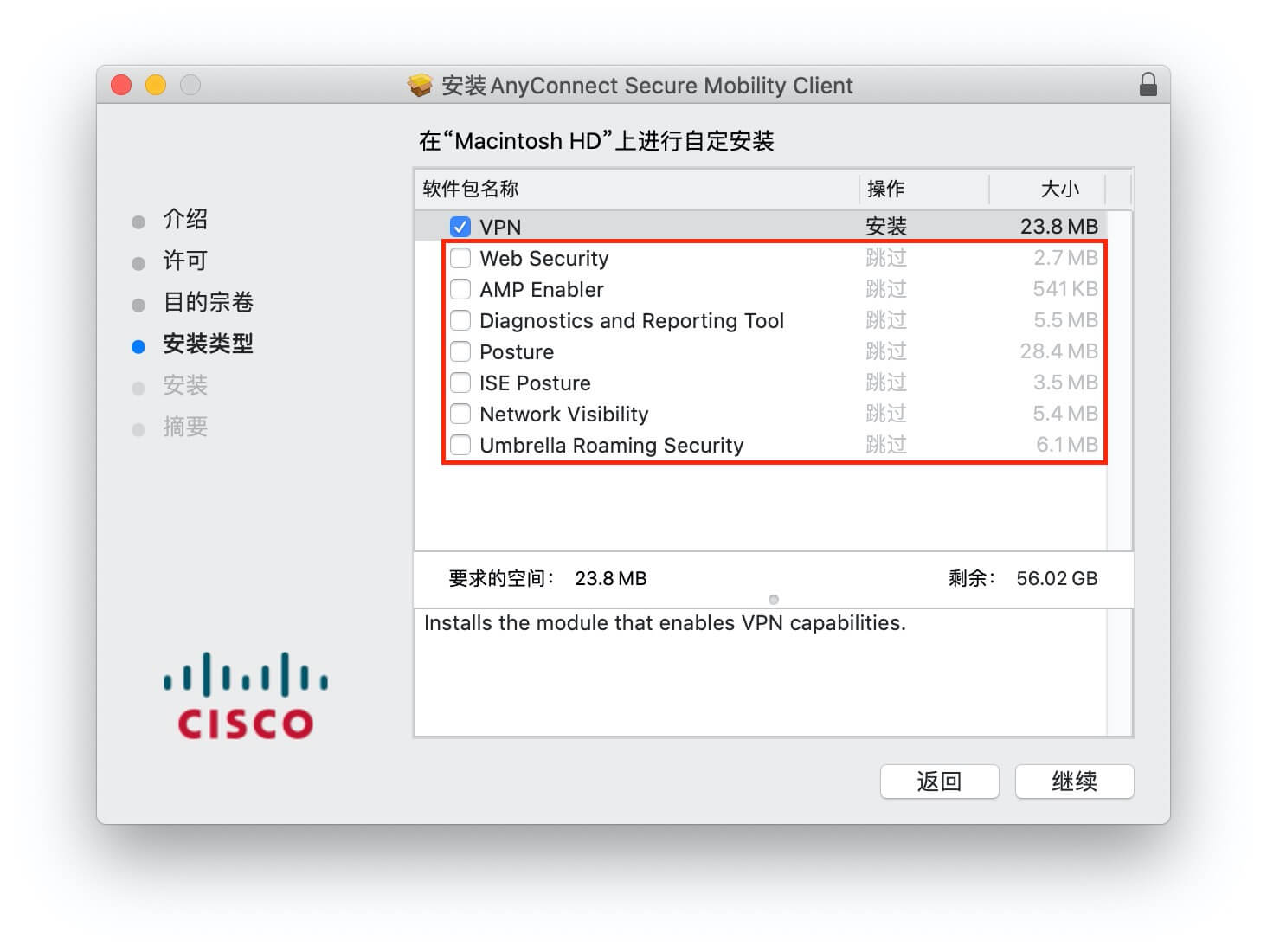

仅需安装
VPN
,
取消勾选
其他组件.

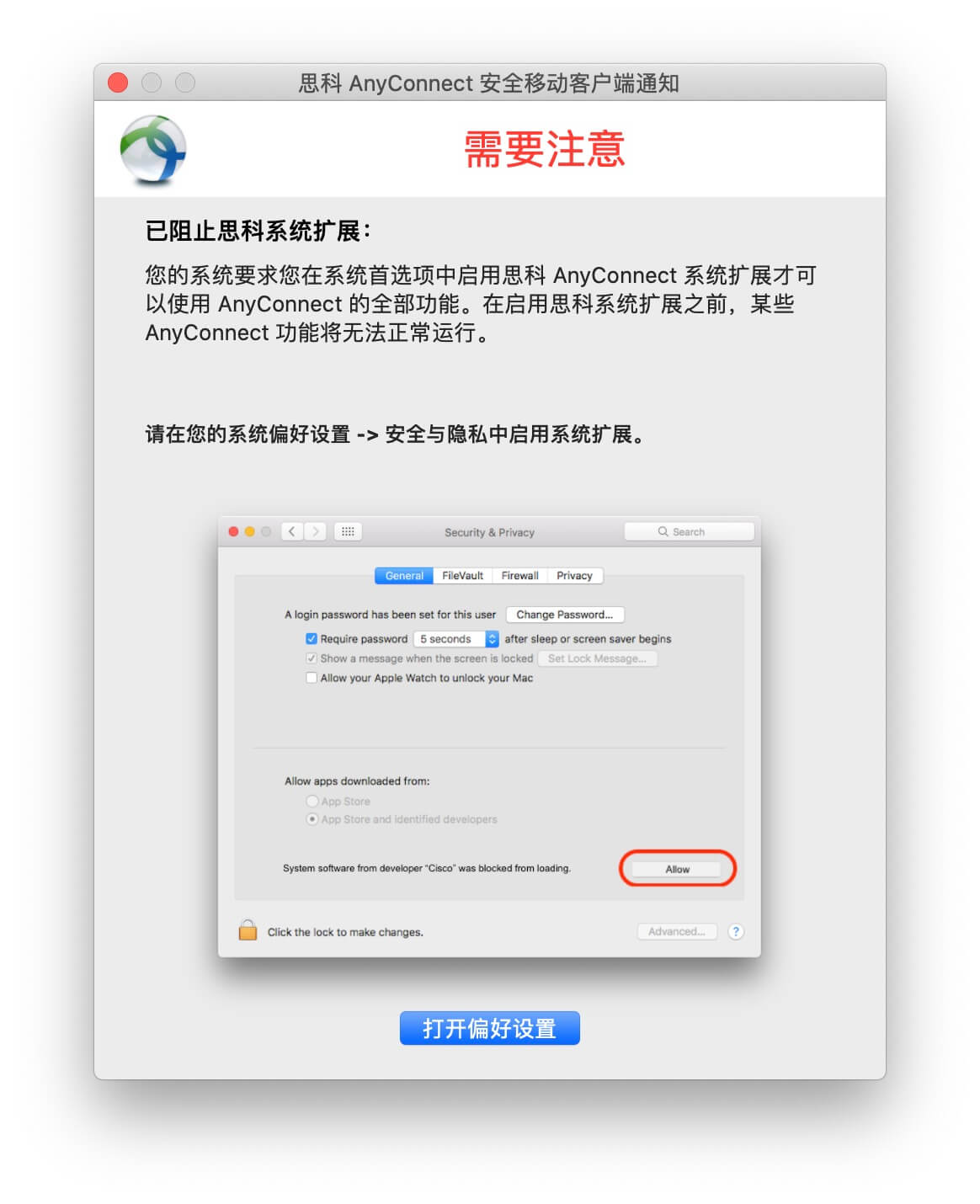

提示启用系统扩展

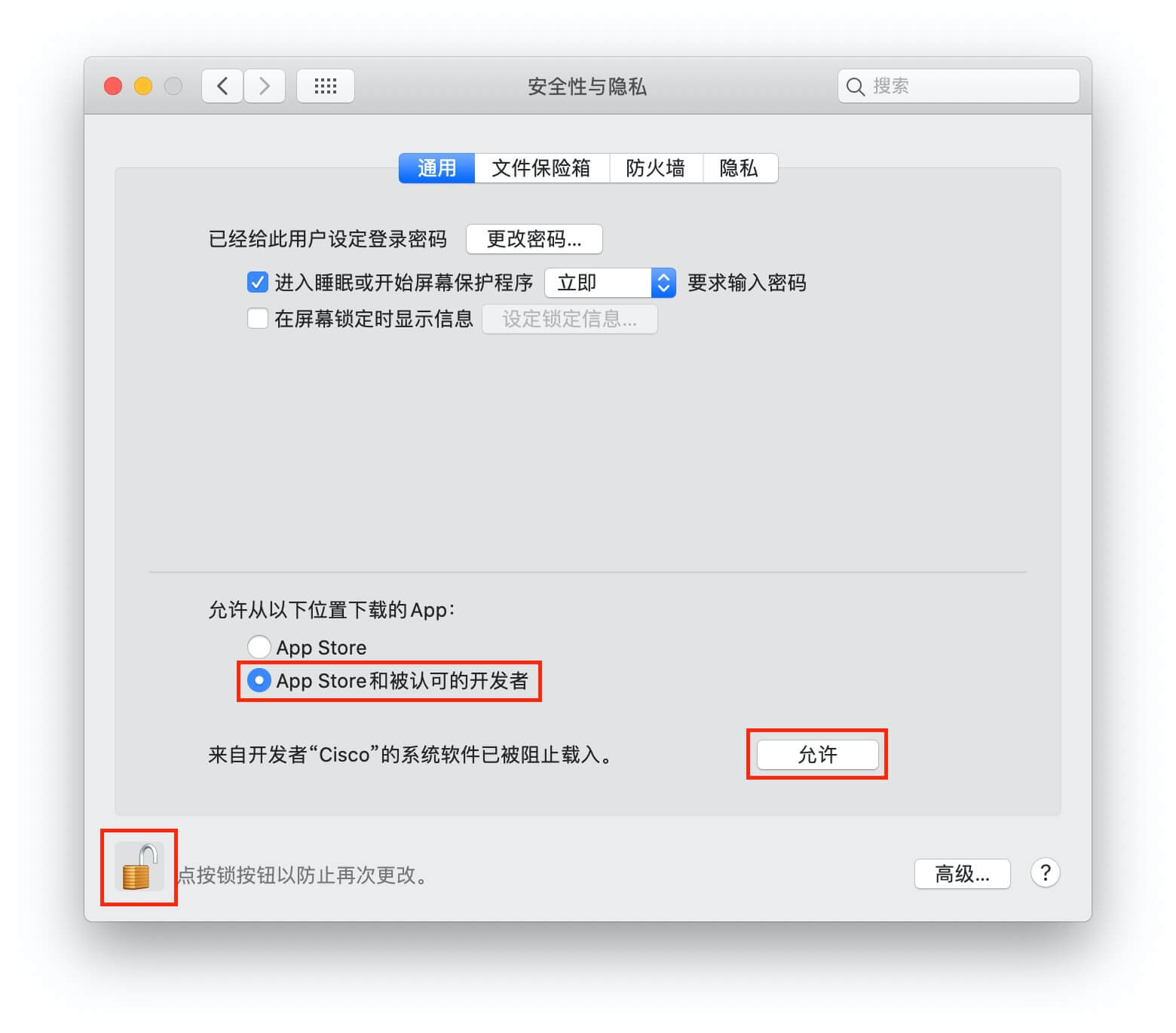

偏好设置 – 安全性与隐私 – 解锁允许

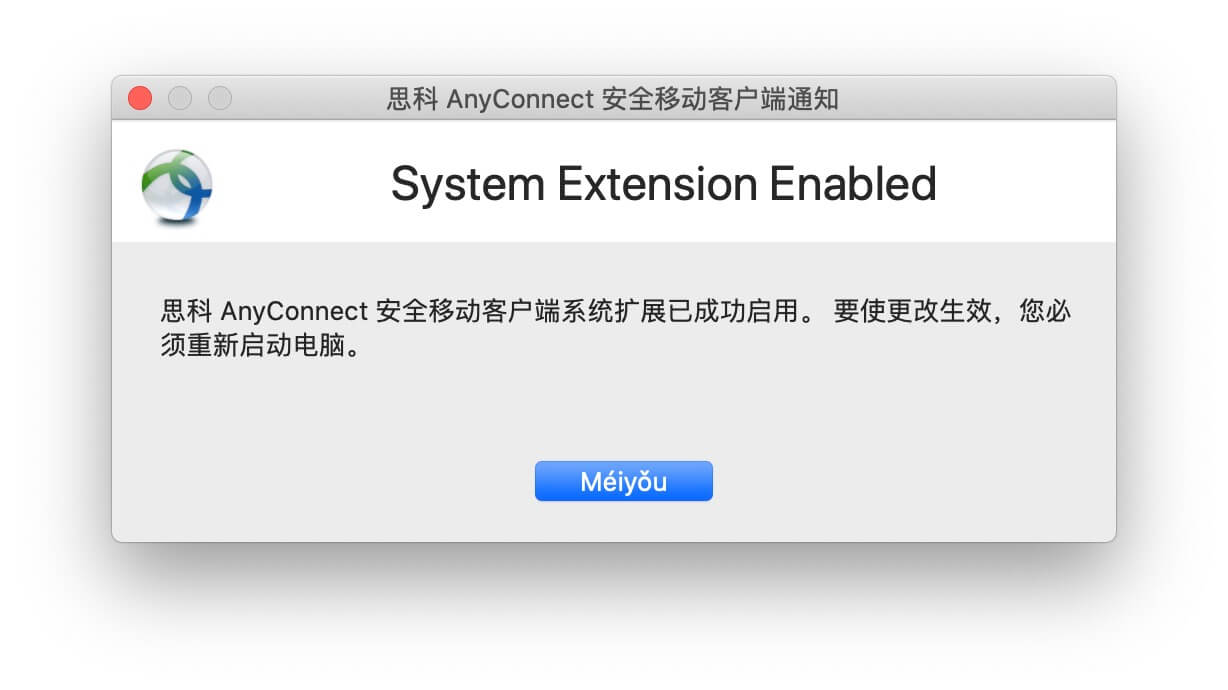

系统扩展成功启用,可忽略
重新启动电脑
.

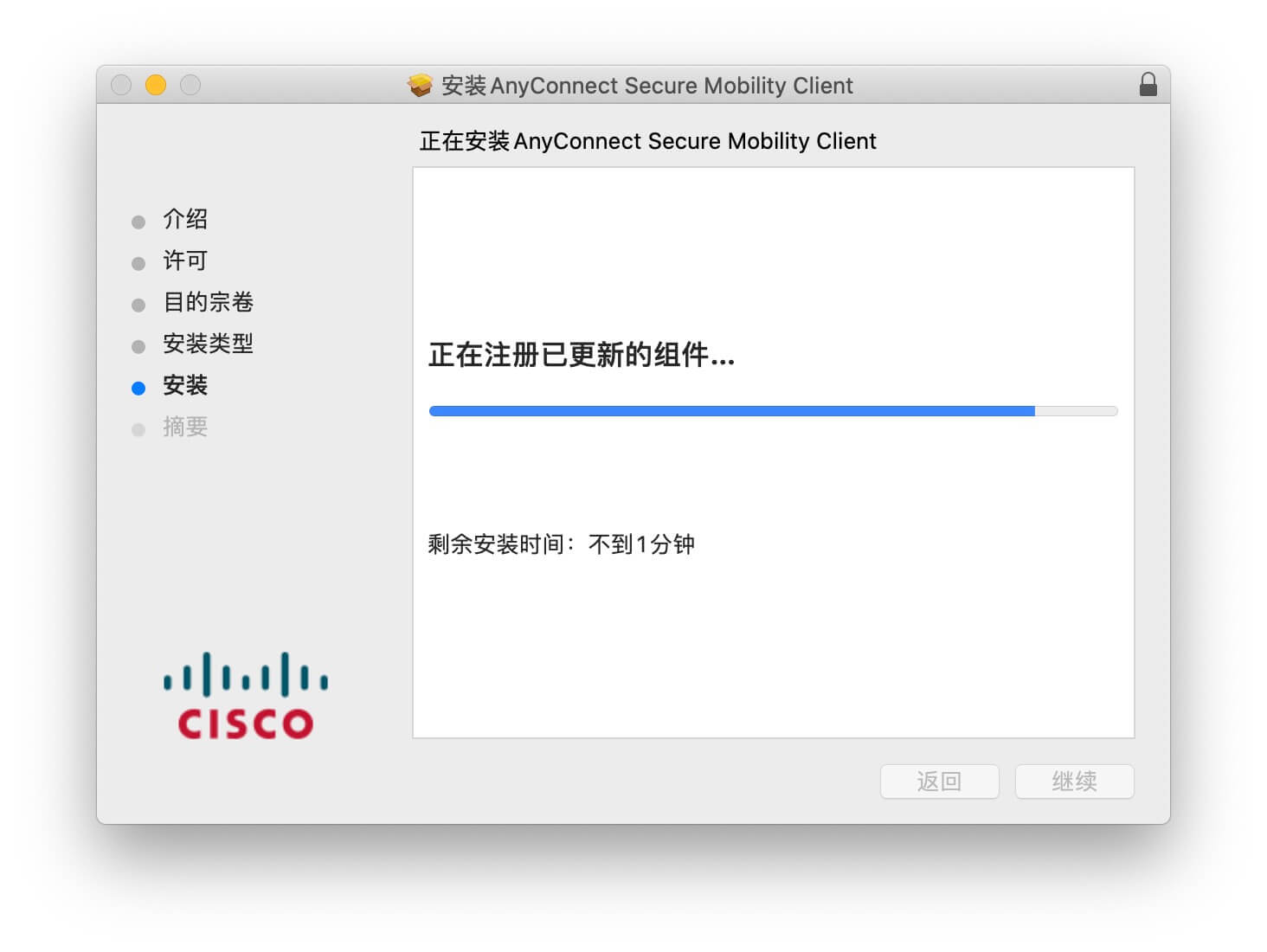

继续安装组件

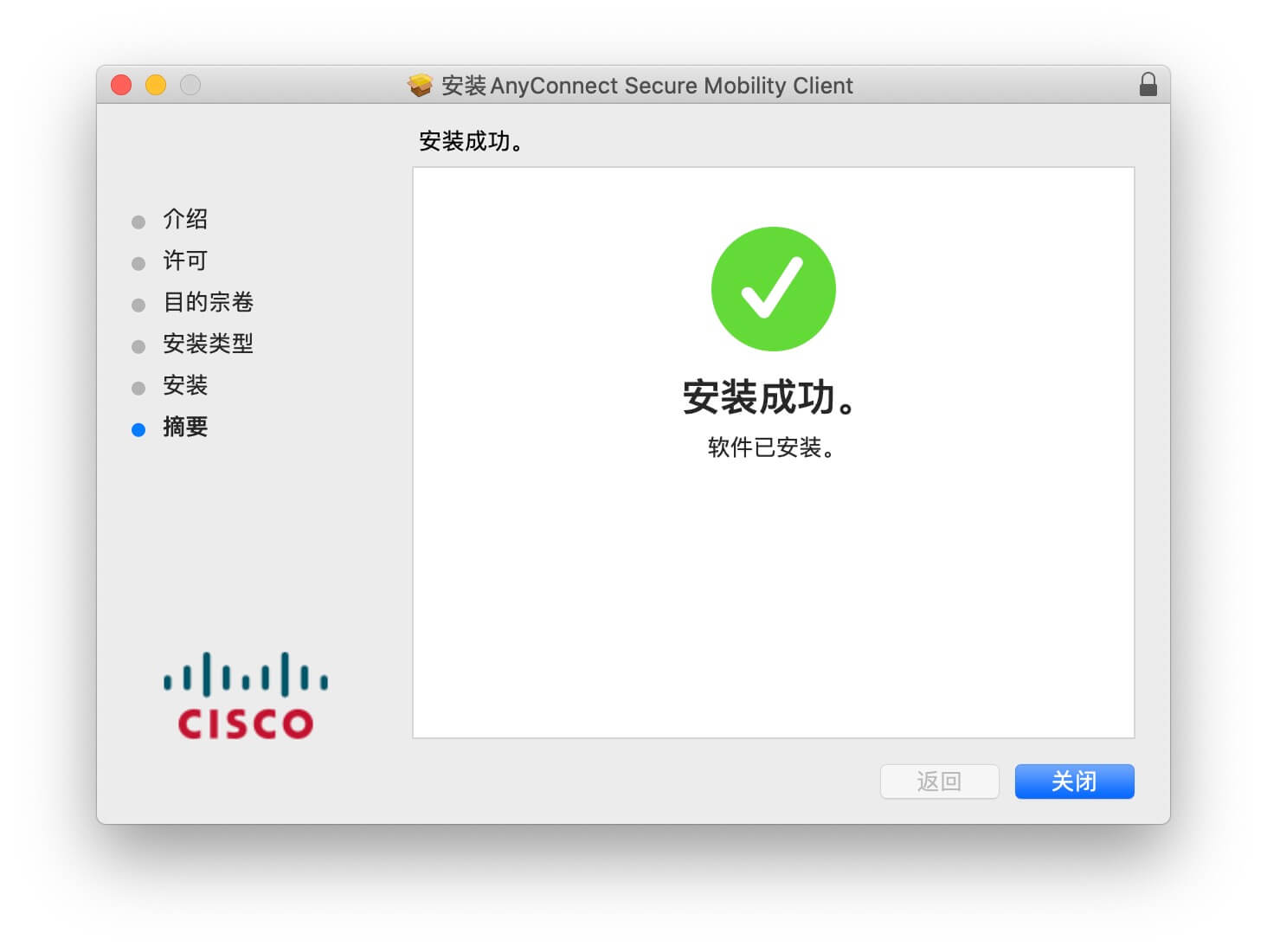

安装成功

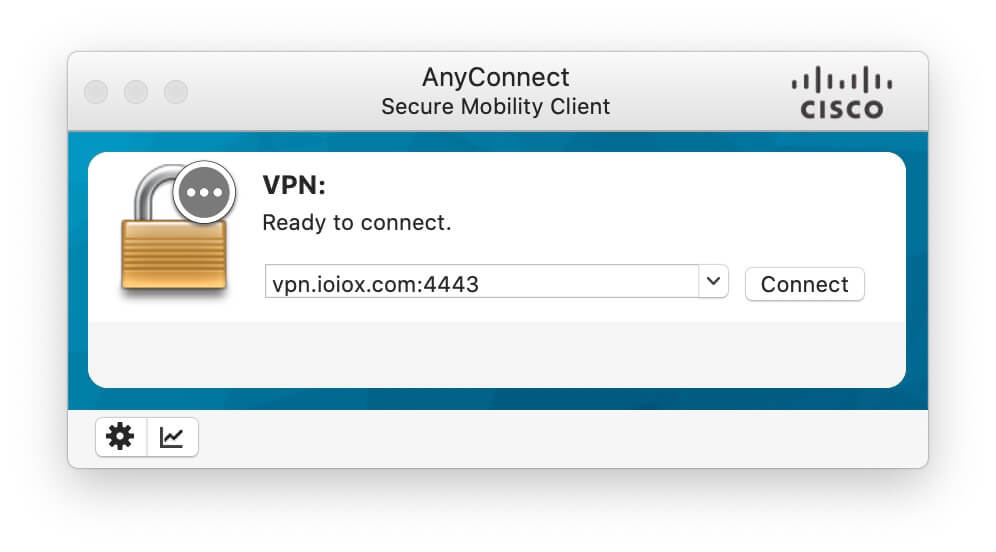

打开
AnyConnect
输入
DDNS域名
和
端口
连接

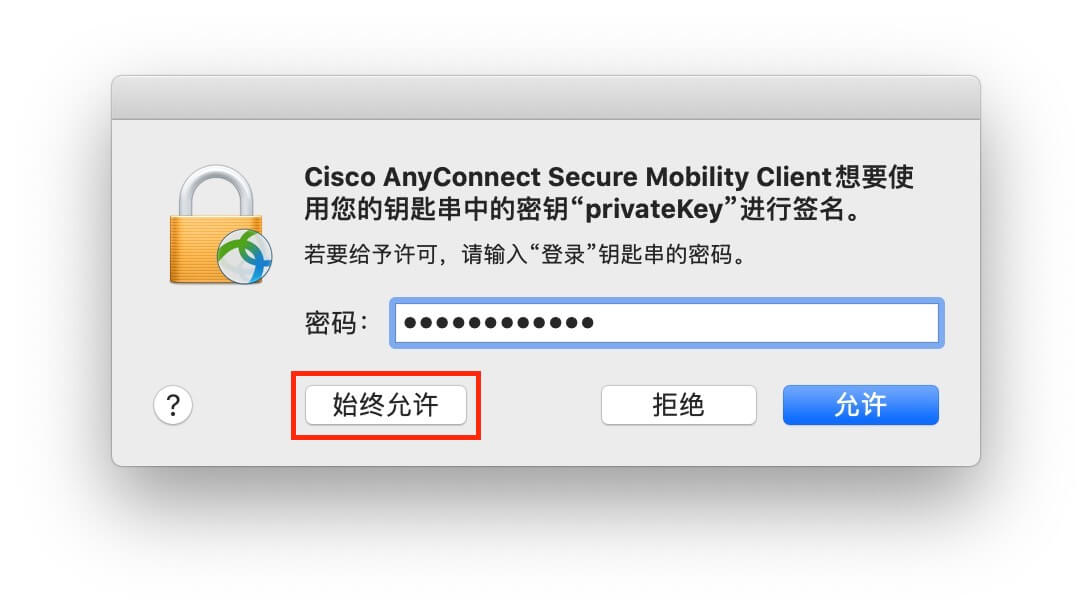

输入 macOS 的登录密码,务必点击 始终允许.

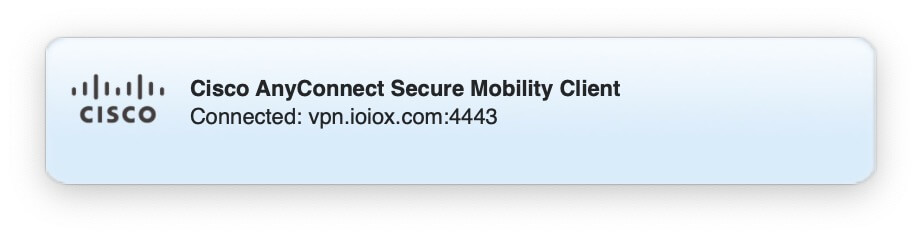

连接成功

iOS 客户端安装配置流程
iOS 客户端的证书导入相对麻烦,需要使用 http/https 的 url 方式来导入.可以将证书临时存放到网站或者云存储上,待导入完成后在删除以确保安全.

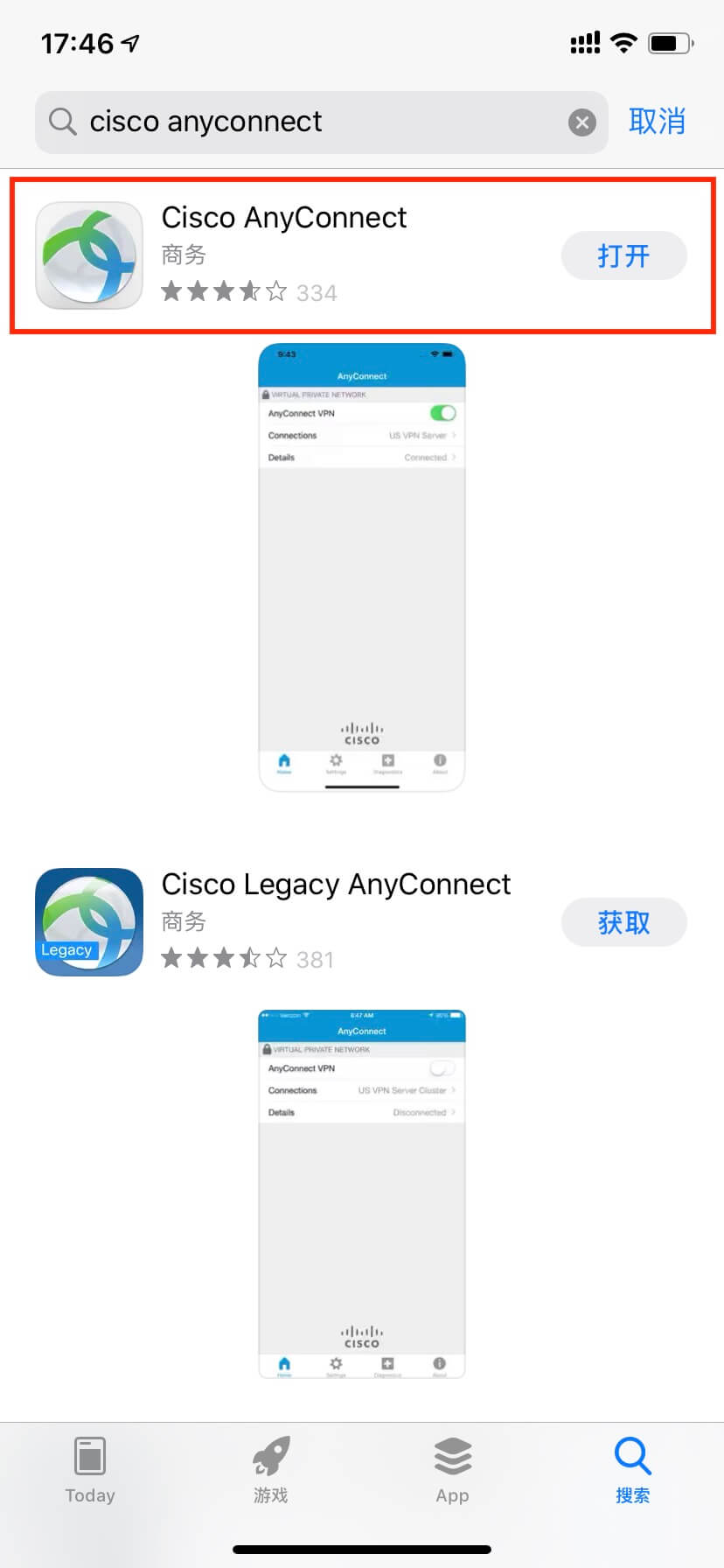

下载 iOS 客户端
AppStore 中搜索并下载名为
Cisco AnyConnect
的 APP

配置 iOS 客户端

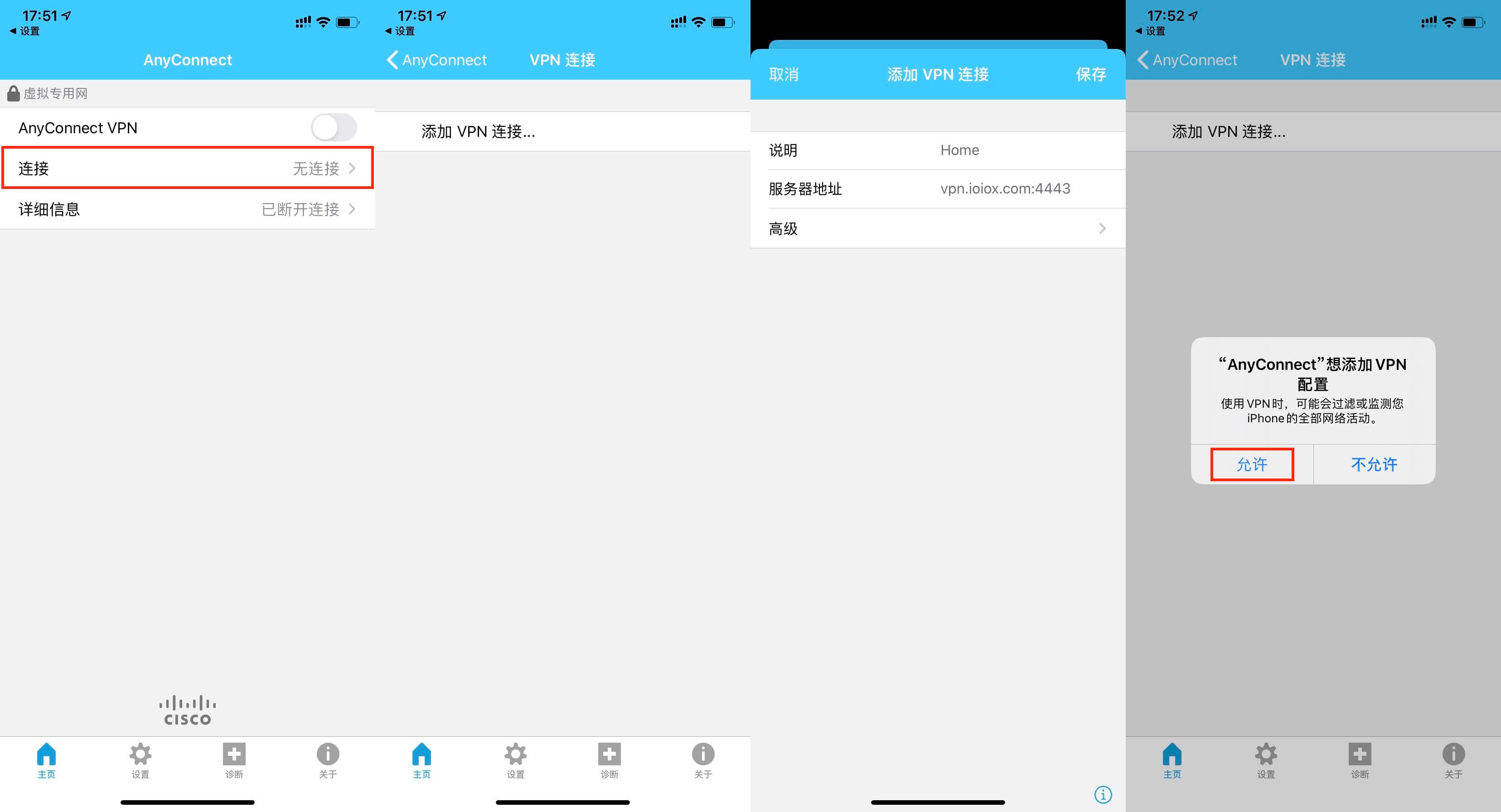

打开 APP – 主页 – 连接 – 添加 VPN 连接 – 输入
DDNS域名
和
端口
保存 – 允许添加 VPN 配置 – 输入 iPhone 密码

iOS 客户端导入证书

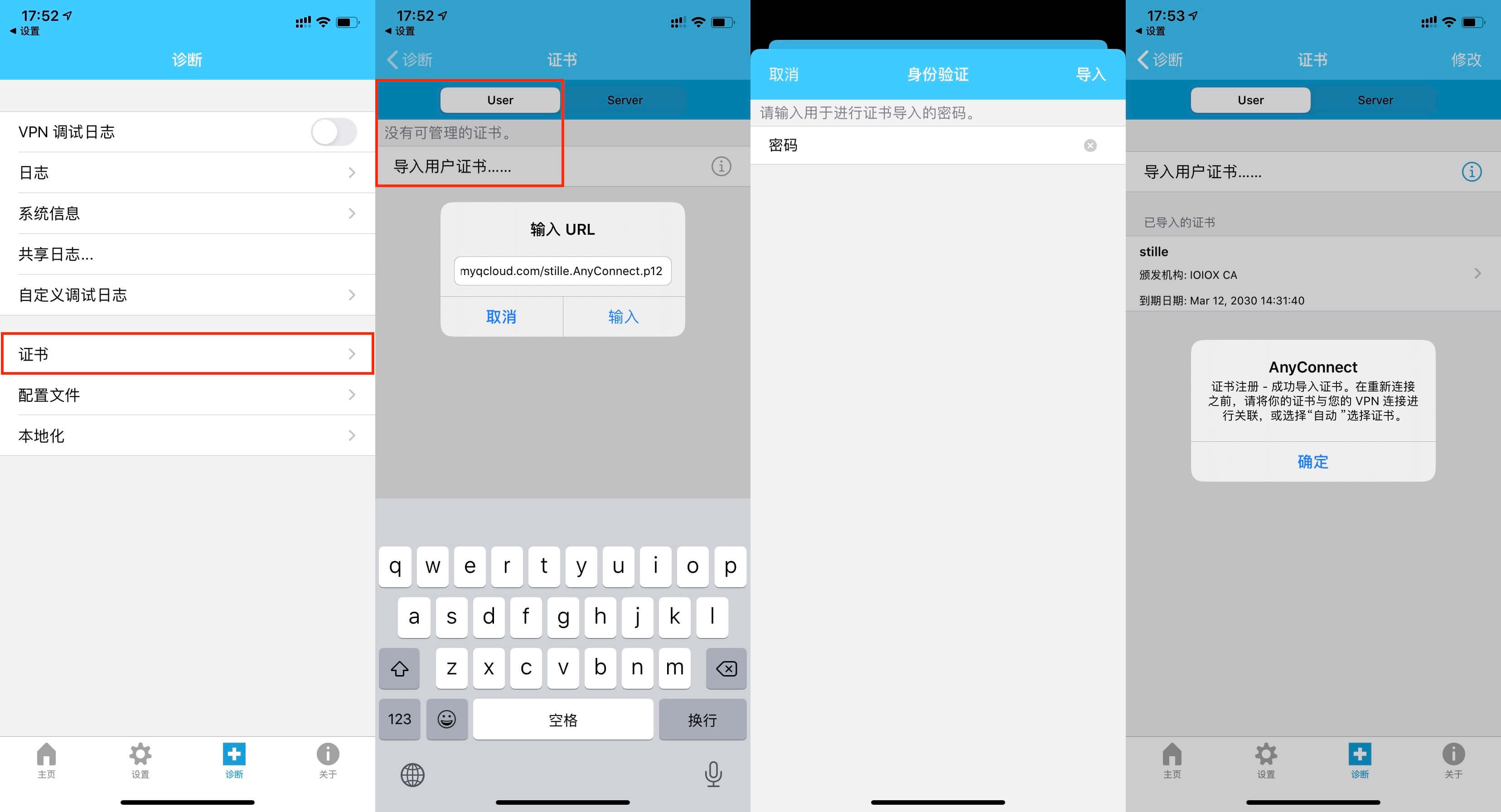

打开 APP – 诊断 – 证书 – 导入用户证书 – 输入
AnyConnect.p12
的
url
链接 – 输入生成
.p12
证书文件时创建的密码

连接成功

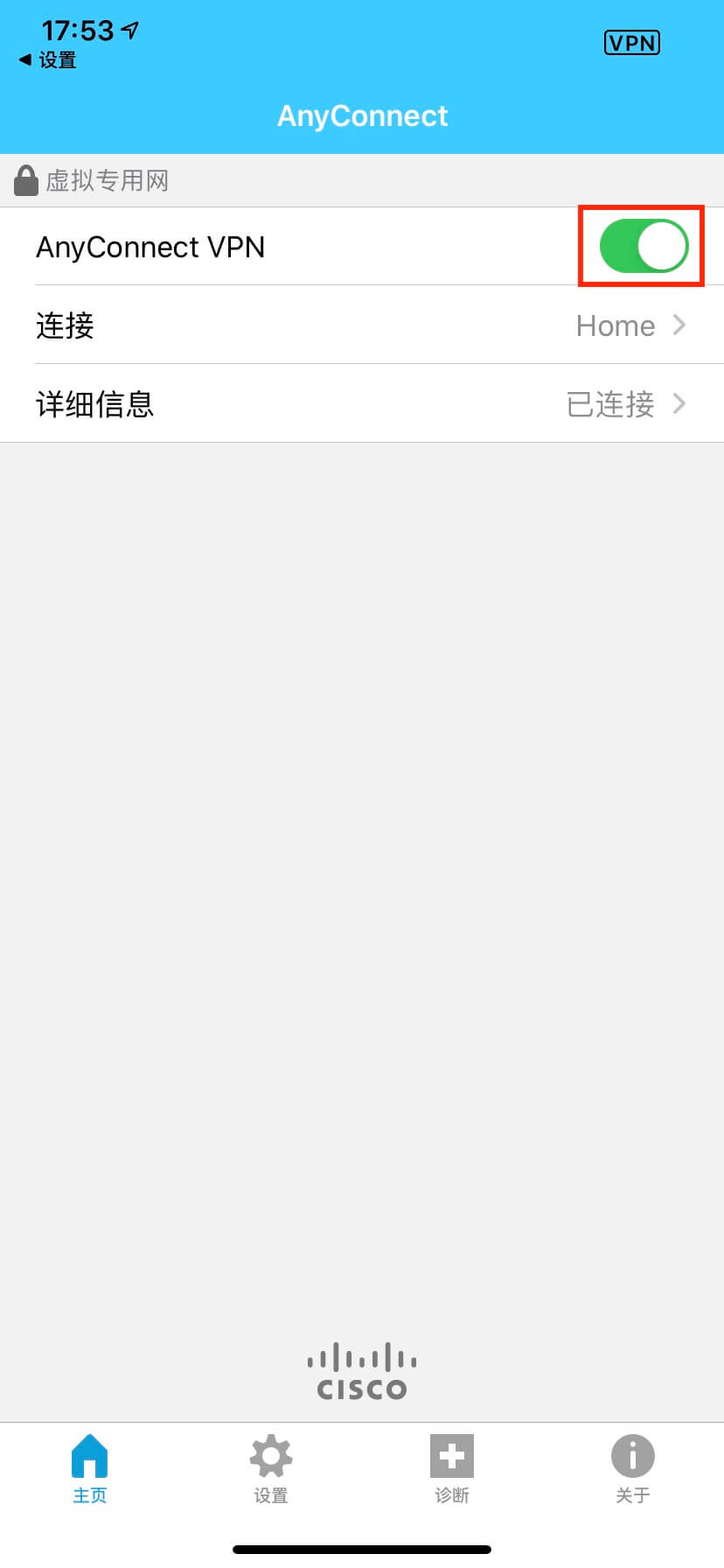

点击启用连接成功

其他客户端
Android 和 Linux 由于没有相关设备和环境,请自行 Google 搜索相关教程.

结语
至此已完成 OpenConnect VPN 的全部部署流程.如果本文对你有帮助,可以收藏到书签,后期博主在使用过程中发现更多的功能和技巧会再次更新到文章之中.同时感谢以下几篇文章让博主在实践中起到了重要参考作用:
