PPT如何快速地绘制出半饼图逻辑架构图？

---

这种半饼形逻辑关系图如何进行快速绘制？

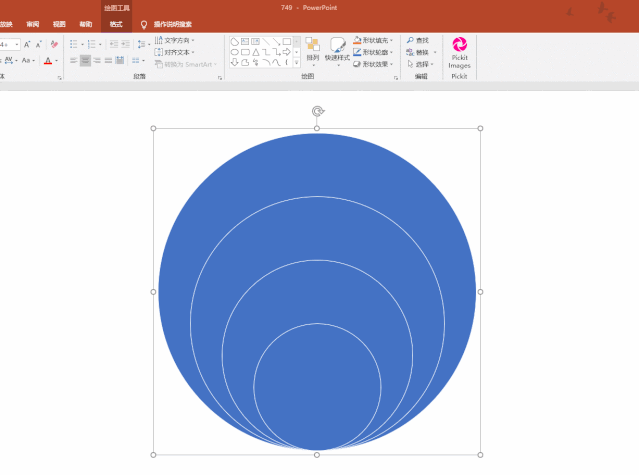

这样的图形其实就是四个半圆形进行了不同半径的平铺。常规的操作办法是，直接插入一个圆，然后裁掉一半，如此循环四次，再将其左侧和底部对齐。

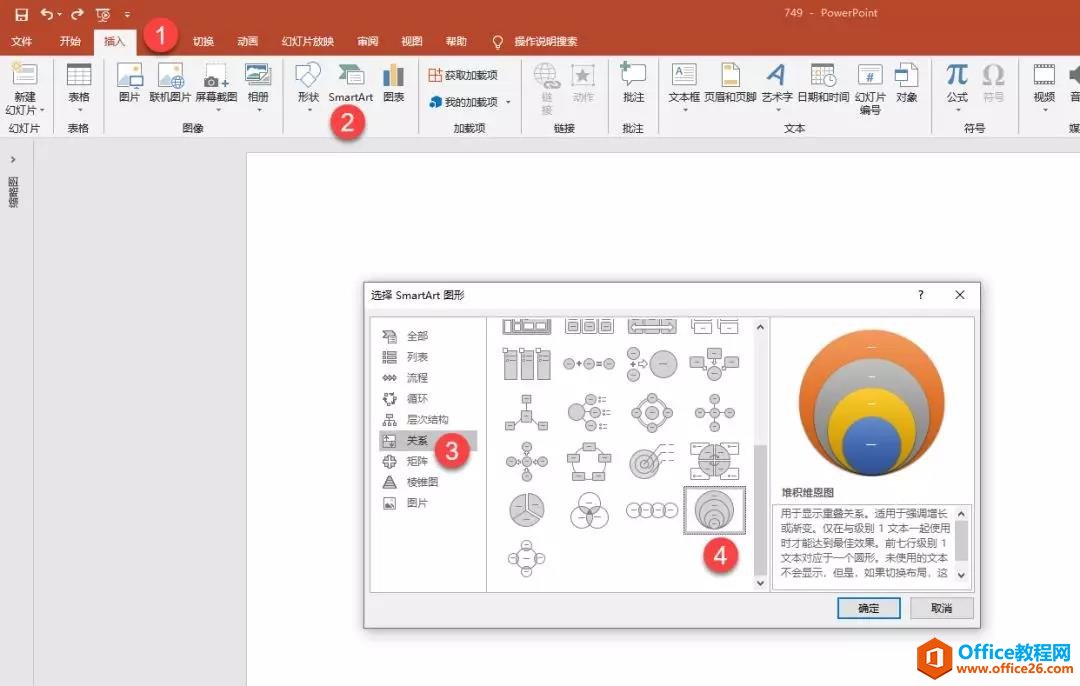

但上述的方法比较缓慢，没有批量和系统的处理，所以，下面将分享一种新的思路，具体绘制实操如下： 插入-SmartArt-插入-关系-堆积维恩图。下图4处所示。

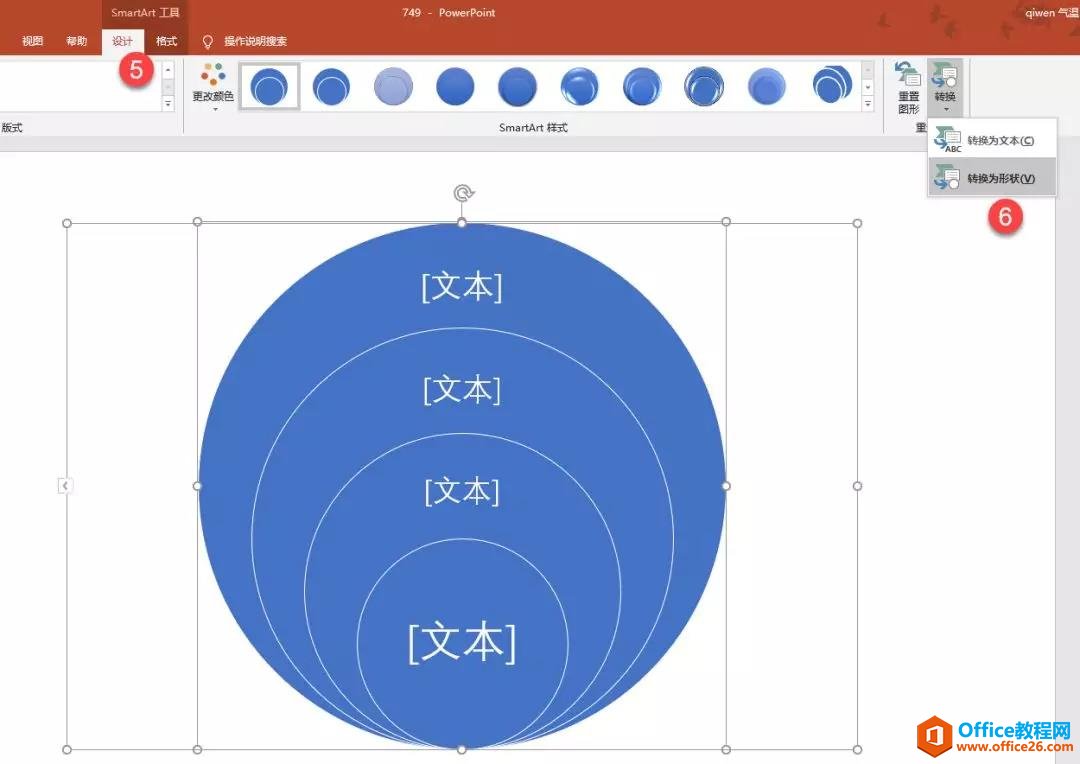

方法是不是和你想的不一样，怎么不是插入半圆形进行复制拖拽制作呢？因为那种方法太慢，不适合新手。 插入SmartArt图之后，将其转换为图形。下图6处。

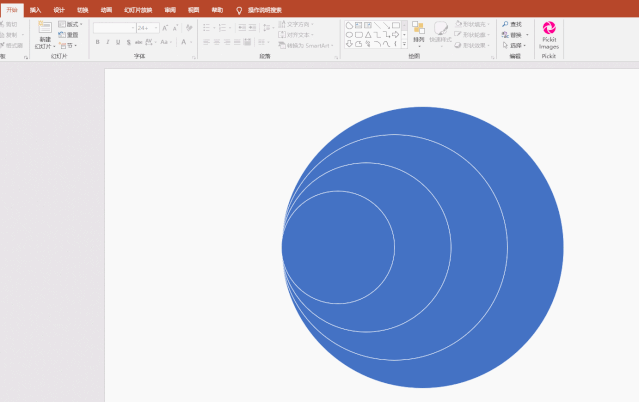

转换图形之后，调整旋转柄，然后鼠标右键，取消组合。



接下来就好办了，你可以使用障眼法，用一个矩形挡住下半圆，也可以利用布尔运算的拆分功能，直接切割下半部分圆饼。本次案例讲解使用的是拆分方法，继续操作如下：

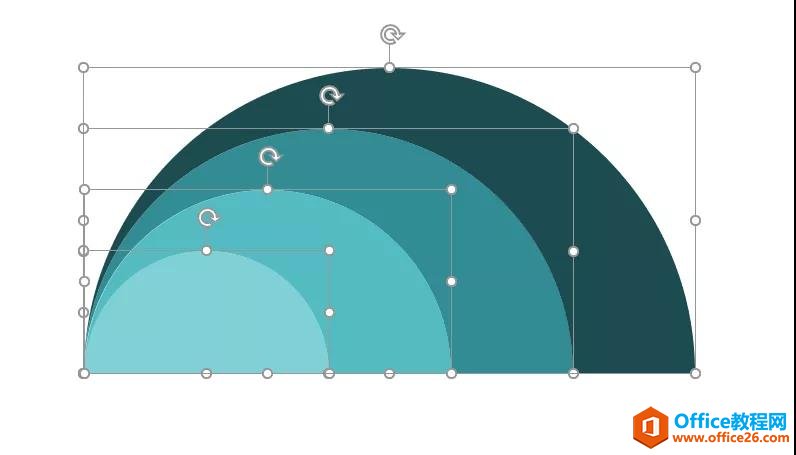

最后，用取色器设置上样张的颜色即可。



是不是非常高效，几乎没有任何难度。如果想设置出纹理效果，可以选中图形，鼠标右键，在设置形状格式中，设置图案填充，选中箭头角度的斜线即可。
