word 递进式流程图排版实例教程及技巧

---

word 软件绘制流程图除了使用预设的Smartart形状之外，还可以自己动手绘制，这样更加灵活些，主要使用的知识点：绘制形状，形状格式填充，形状对齐，形状分布与多图改大小。

效果图

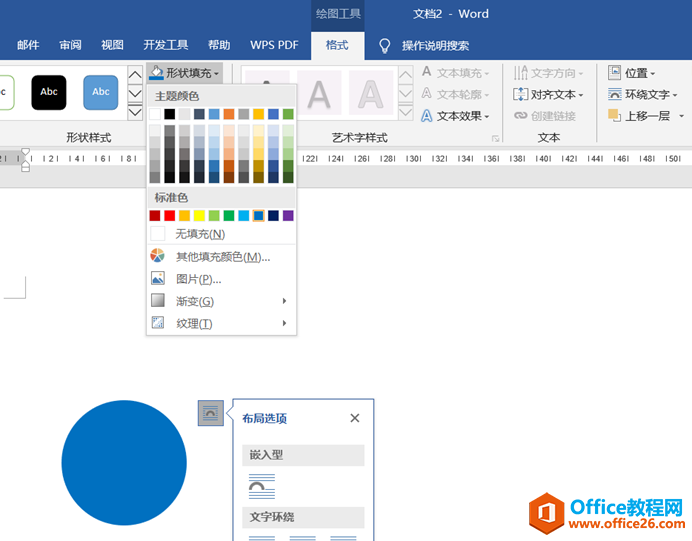

第一步：先改变布局方式为横向，【布局】—【纸张方向】—【横向】，然后【插入】—【形状】，选择圆形按住SHIFT键绘制，绘制后，通过格式—形状填充。

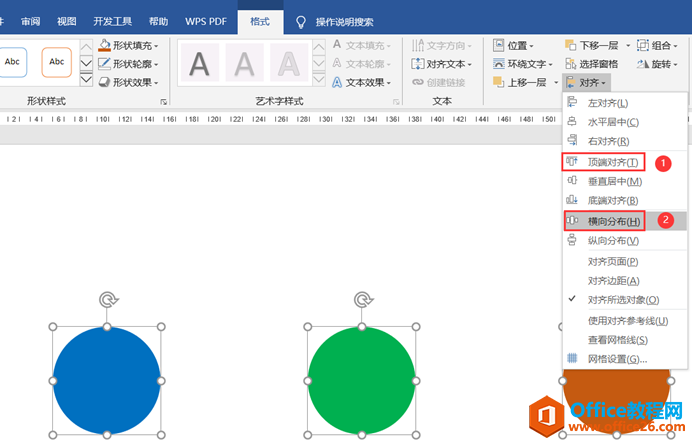

第二步：鼠标中选定圆形，然后按住CTRL键拖动可以复制，复制后，按SHIFT键依次单击把这三个圆形都选中，然后通过【格式】—【对齐】下的垂直居中与水平分布。

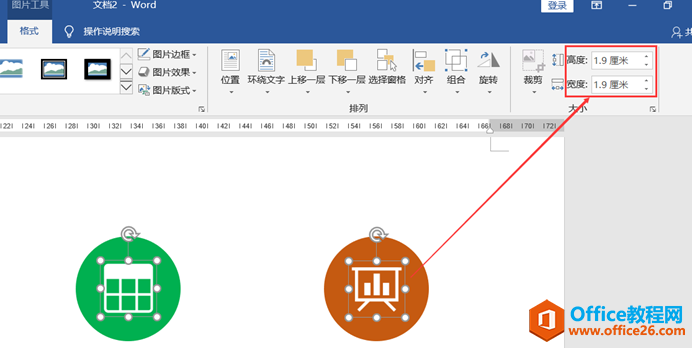

第三步：插入图标，其实图标都是图片形式，按CTRL键可以同时都选择进行插入，通过【图片工具】—【格式】然后调整宽度与高度。

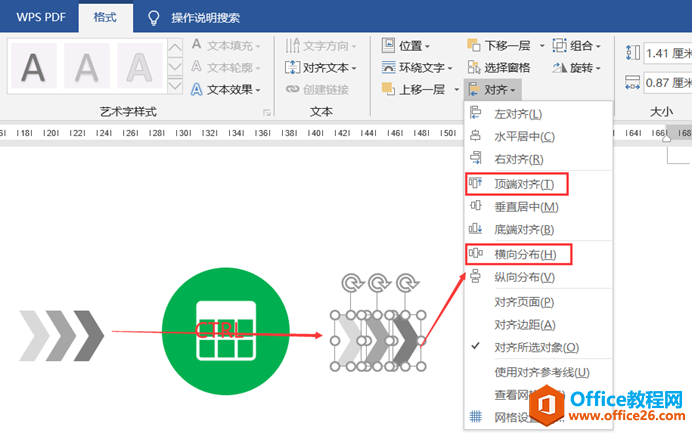

第四步：让图标与底下的圆形进行【格式】—【对齐】水平与垂直居中，然后再绘制一个燕尾形，通过CTRL进行复制得到最终三个，然后改变填充颜色，最后把选定三个燕尾形进行统一复制。

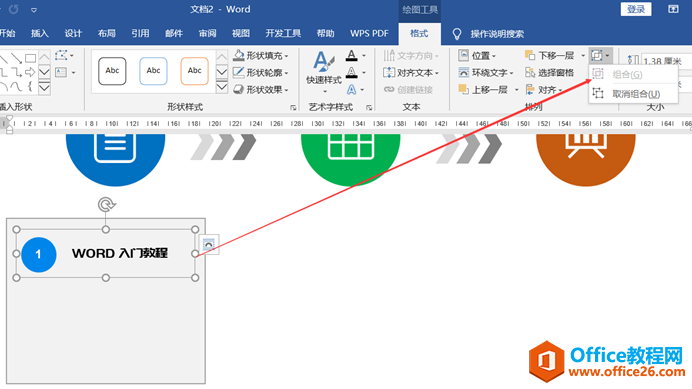

第五步：先绘制下方矩形并改变填充颜色与边框颜色，再绘制圆形，而旁边文字则通过文本框绘制进行填写，圆形上方的数字也是先绘制的文本框。最后选定圆形和两个文本框先进行组合，然后再进行复制。

组合后再进行复制

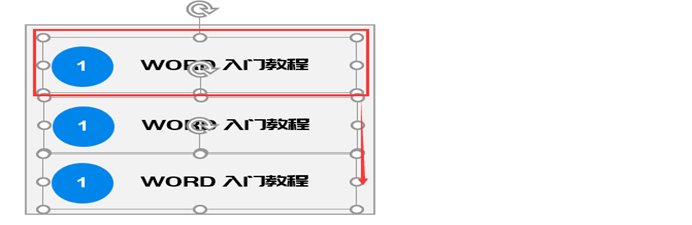

这样做的目的，可以对这三个组合图形进行统一对齐调整。通过【格式】—【对齐】—【左对齐】

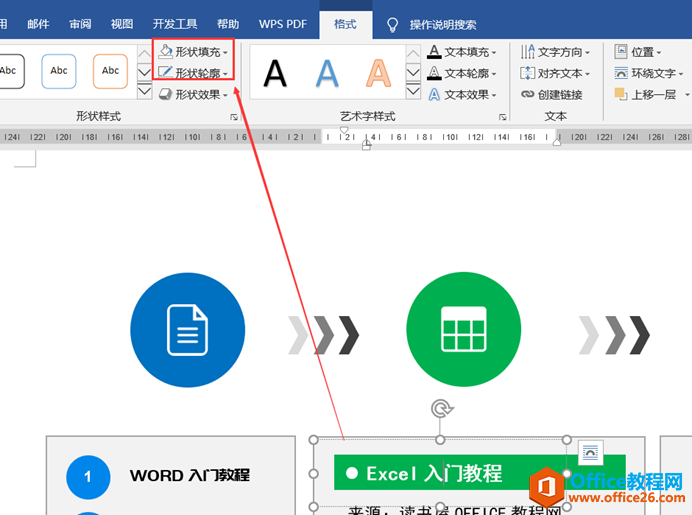

第六步：同样道理完成剩下的图形的绘制，也是先绘制图形，想在任意位置出现文字，那就绘制文本框，再进行对齐调整与组合。一般在WORD软件中绘制的文本框是带有填充，所以需要进行无填充与无轮廓的改变。
